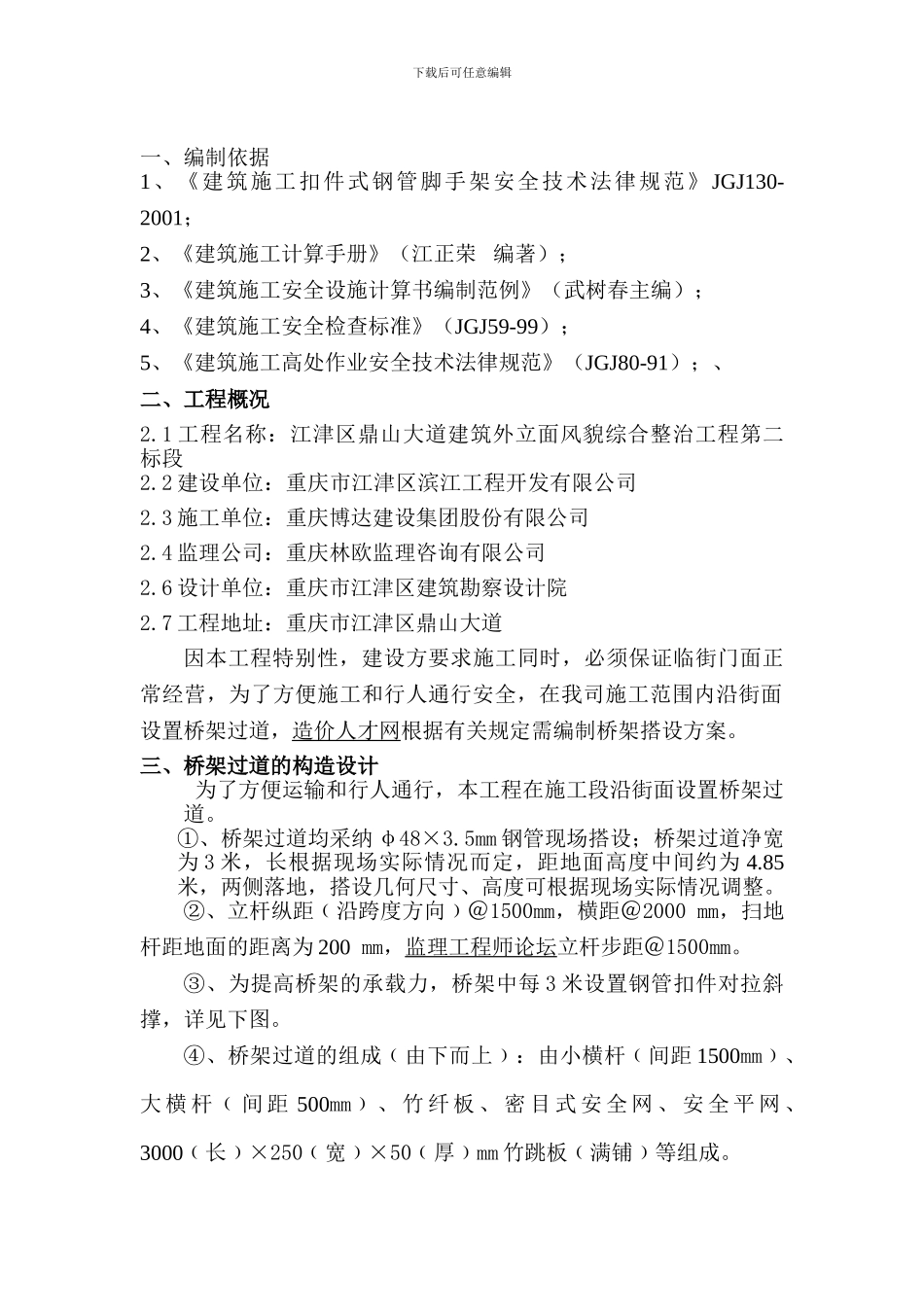

下载后可任意编辑一、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001；2、《建筑施工计算手册》（江正荣 编著）；3、《建筑施工安全设施计算书编制范例》（武树春主编）；4、《建筑施工安全检查标准》（JGJ59-99）；5、《建筑施工高处作业安全技术法律规范》（JGJ80-91）；、二、工程概况2.1 工程名称：江津区鼎山大道建筑外立面风貌综合整治工程第二标段2.2 建设单位：重庆市江津区滨江工程开发有限公司2.3 施工单位：重庆博达建设集团股份有限公司2.4 监理公司：重庆林欧监理咨询有限公司2.6 设计单位：重庆市江津区建筑勘察设计院2.7 工程地址：重庆市江津区鼎山大道因本工程特别性，建设方要求施工同时，必须保证临街门面正常经营，为了方便施工和行人通行安全，在我司施工范围内沿街面设置桥架过道，造价人才网根据有关规定需编制桥架搭设方案。三、桥架过道的构造设计 为了方便运输和行人通行，本工程在施工段沿街面设置桥架过道。①、桥架过道均采纳 φ48×3.5mm 钢管现场搭设；桥架过道净宽为 3 米，长根据现场实际情况而定，距地面高度中间约为 4.85米，两侧落地，搭设几何尺寸、高度可根据现场实际情况调整。②、立杆纵距﹙沿跨度方向﹚＠1500mm，横距＠2000 mm，扫地杆距地面的距离为 200 mm，监理工程师论坛立杆步距＠1500mm。③、为提高桥架的承载力，桥架中每 3 米设置钢管扣件对拉斜撑，详见下图。 ④、桥架过道的组成﹙由下而上﹚：由小横杆﹙间距 1500mm﹚、大 横 杆 ﹙ 间 距 500mm﹚ 、 竹 纤 板 、 密 目 式 安 全 网 、 安 全 平 网 、3000﹙长﹚×250﹙宽﹚×50﹙厚﹚mm 竹跳板﹙满铺﹚等组成。下载后可任意编辑⑤ 以上具体做法：详见附图。四、桥架过道的搭设方法1．施工准备：（1）单位工程负责人应按专项施工方案的要求，向搭设和使用人员进行技术交底。（2）对施工所用材料及配件进行检查验收，不合格材料不得使用。2、搭设流程安装检查：安装前对操作人员身体、安装用机械设备、安装环境等进行检查。桥架组装：将合格的钢管按搭设简图采纳配套的扣件进行连接。脚手板、安全网铺设：在固定的双木方上满铺木板并与木方固定牢固，安装防护栏杆、安全网。3．桥架过道的拆除：（1）桥架过道的拆除：与安装顺序相反。（2）拆除作业必须由上而下进行，严禁上下同时作业。（3）各构配件严禁抛掷地面。五、桥架过道安全措施 1．安全措施（1）桥架过道其结...
