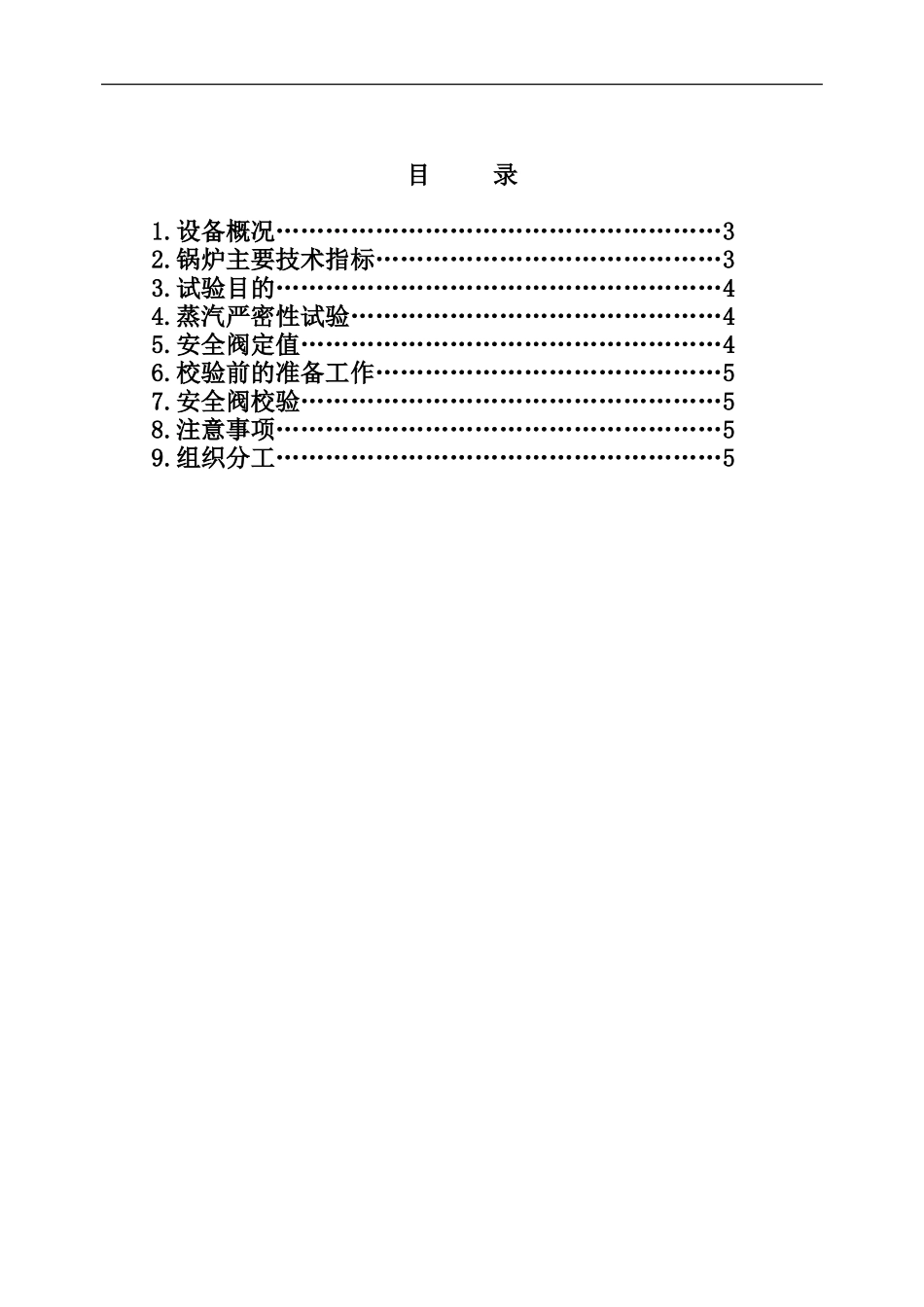

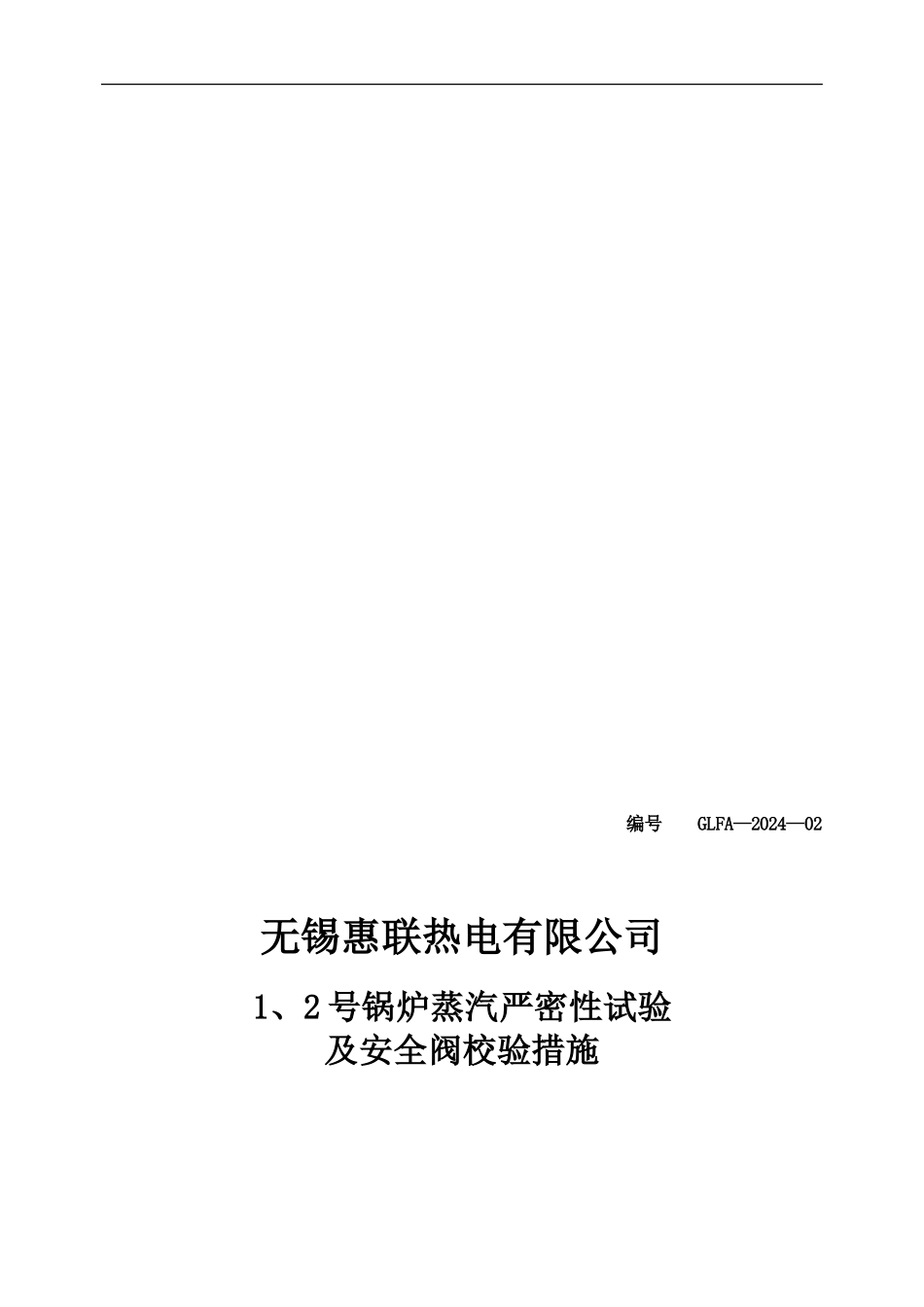

编号 GLFA—2024—02 无锡惠联热电有限公司1、2 号锅炉蒸汽严密性试验及安全阀校验措施下载后可任意编辑华东电力试验讨论院2024 年 12 月 目 录1.设备概况………………………………………………32.锅炉主要技术指标……………………………………3 3.试验目的………………………………………………44.蒸汽严密性试验………………………………………45.安全阀定值……………………………………………46.校验前的准备工作……………………………………57.安全阀校验……………………………………………58.注意事项………………………………………………59.组织分工………………………………………………5下载后可任意编辑1.设备概况无锡惠联热电有限公司 1、2 号锅炉为无锡华光锅炉厂生产的 UG-170/9.8-M2 型高温、高压自然循环、“Π”型全露天布置的固态排渣煤粉锅炉。燃烧方式为中间储仓式、干燥剂热风送粉。燃烧器采纳直流四角切圆布置，射流在炉膛中心形成 Φ600mm 的假想切圆。每角布置有一层三次风，二层一次风，三层二次风，其喷嘴布置顺序为(从上至下)三 、二、一二、一、二次风。空气预热器为两级钢管式，与省煤器交错布置。锅炉在过热器出口集箱上安装两只脉冲式安全阀，具体型号、规格如下：序号名 称单位汽包安全阀过热器安全阀1型 号A49Y-Pw5410V1A49Y-Pw5410V12台 数台113安全阀内径mm82824阀杆直径mm32325工作压力MPa10.7010.296排汽面积mm24476.84476.87排汽能力t/h115.853111.9238总排汽能力t/h227.7769介质蒸汽蒸汽2.锅炉主要技术指标：2.1 锅炉主要设计参数 额定蒸发量 170 t/h 蒸汽压力 9.8 MPa 蒸汽温度 540 ℃ 给水温度 215 ℃ 冷风温度 30 ℃ 热风温度 330 ℃ 排烟温度 140 ℃ 锅炉设计效率 91 % 燃料种类 烟煤2.2 设计燃料特性设计煤种为烟煤，分析值如下表：名称碳氢氧氮硫灰份水份挥发份发热量下载后可任意编辑符号CyHyOyNySyAyWyVyQydw单位%%%%%%%%KJ/kg数值57.233.397.620.950.8017.21 12.8025.11218663.试验目的3.1 在冷态下检查锅炉各部件的严密性的试验是锅炉水压试验,而在热态情况下,检查锅炉各部件的严密性的试验是蒸汽严密性试验,新安装的锅炉必须进行这一程序。3.2 新安装的锅炉的安全门未经热态校验,因此,必须在热态情况下对安全门进行校验。4.蒸汽严密性试验4.1.试验程序4.1.1.锅炉汽包压力升至 9.5MPa。4.1.2.保持汽包压力稳定。4.1.3.对下列部分的严密性...
