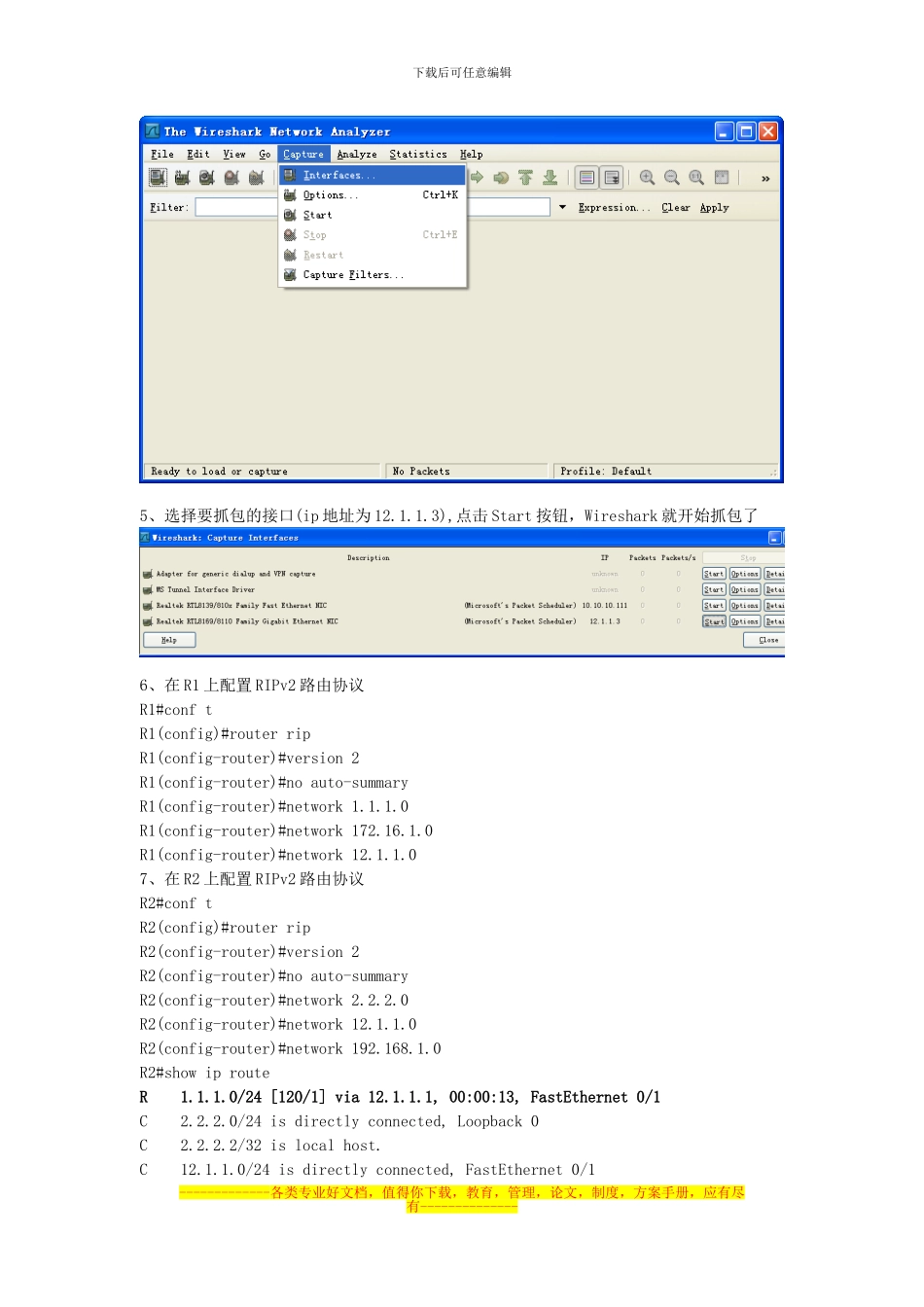

实验9-RIPv2协议包分析_第1页
1/4

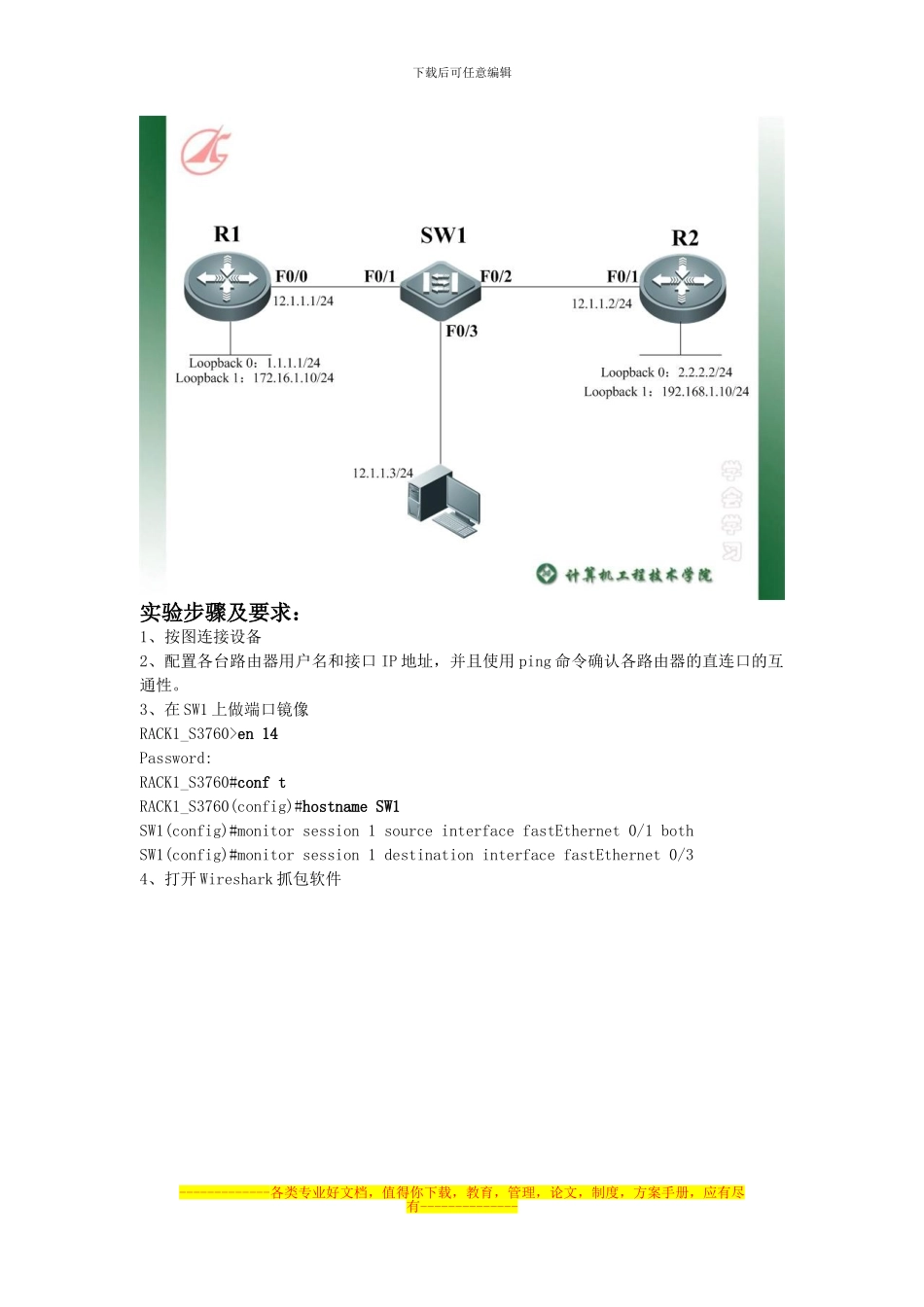

实验9-RIPv2协议包分析_第2页
2/4

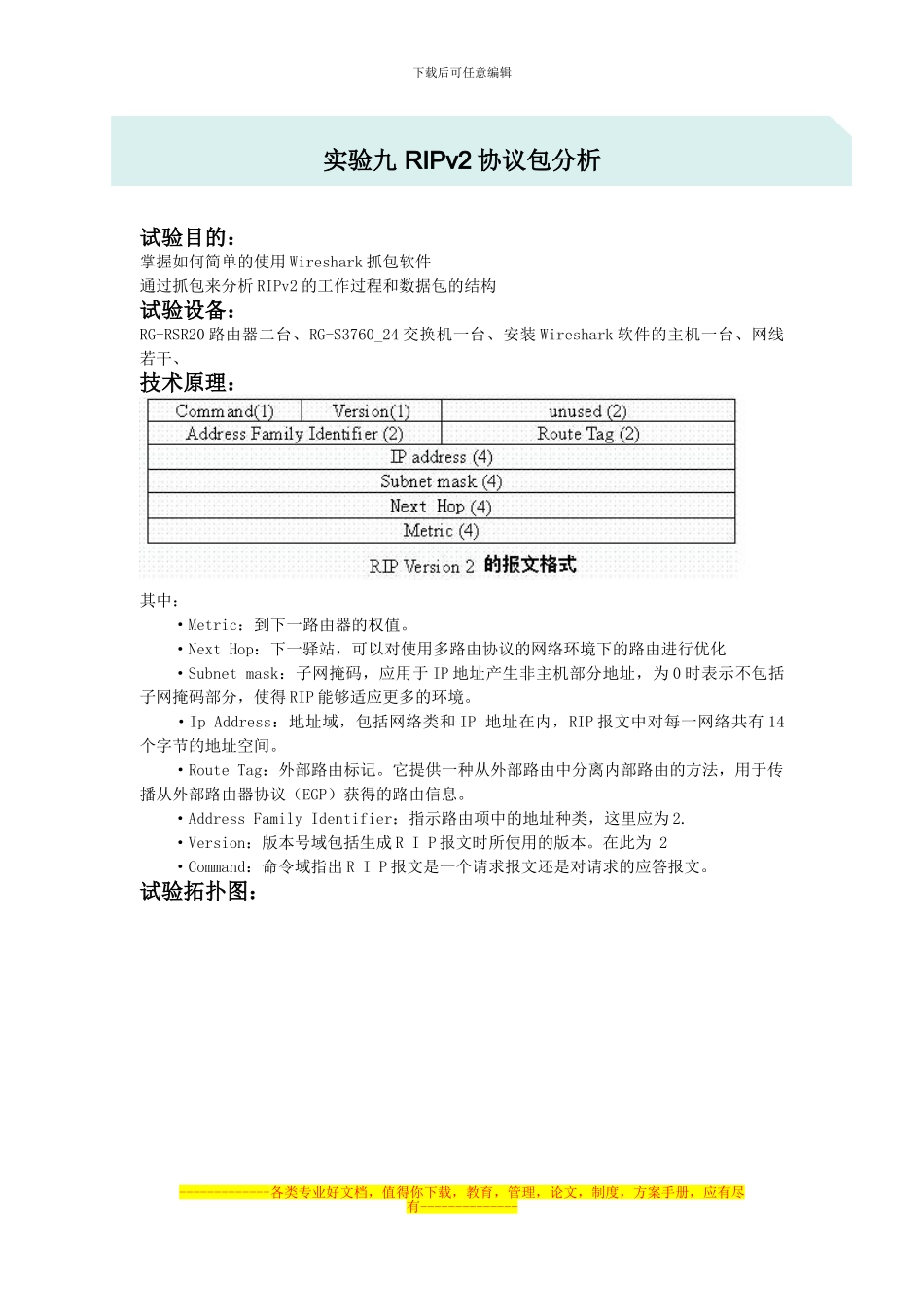

实验9-RIPv2协议包分析_第3页
3/4
下载后可任意编辑实验九 RIPv2 协议包分析试验目的:掌握如何简单的使用 Wireshark 抓包软件通过抓包来分析 RIPv2 的工作过程和数据包的结构试验设备:RG-RSR20 路由器二台、RG-S3760_24 交换机一台、安装 Wireshark 软件的主机一台、网线若干、技术原理:其中:·Metric:到下一路由器的权值。·Next Hop:下一驿站,可以对使用多路由协议的网络环境下的路由进行优化·Subnet mask:子网掩码,应用于 IP 地址产生非主机部分地址,为 0 时表示不包括子网掩码部分,使得 RIP 能够适应更多的环境。 ·Ip Address:地址域,包括网络类和 IP 地址在内,RIP 报文中对每一网络共有 14个字节的地址空间。 ·Route Tag:外部路由标记。它提供一种从外部路由中分离内部路由的方法,用于传播从外部路由器协议(EGP)获得的路由信息。 ·Address Family Identifier:指示路由项中的地址种类,这里应为 2.·Version:版本号域包括生成 R I P 报文时所使用的版本。在此为 2·Command:命令域指出 R I P 报文是一个请求报文还是对请求的应答报文。试验拓扑图:-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑实验步骤及要求:1、按图连接设备2、配置各台路由器用户名和接口 IP 地址,并且使用 ping 命令确认各路由器的直连口的互通性。3、在 SW1 上做端口镜像RACK1_S3760>en 14Password:RACK1_S3760#conf tRACK1_S3760(config)#hostname SW1SW1(config)#monitor session 1 source interface fastEthernet 0/1 bothSW1(config)#monitor session 1 destination interface fastEthernet 0/34、打开 Wireshark 抓包软件-------------各类专业好文档,值得你下载,教育,管理,论文,制度,方案手册,应有尽有--------------下载后可任意编辑5、选择要抓包的接口(ip 地址为 12.1.1.3),点击 Start 按钮,Wireshark 就开始抓包了6、在 R1 上配置 RIPv2 路由协议R1#conf tR1(config)#router ripR1(config-router)#version 2R1(config-router)#no auto-summaryR1(config-router)#network 1.1.1.0R1(config-router)#network 172.16.1.0R1(config-router)#network 12.1.1.07、在 R2 上配置 RIPv2 路由协议R2#conf tR2(config)#router ripR2(config-router)#version 2R2(config-router)#no auto-summaryR2(con...
