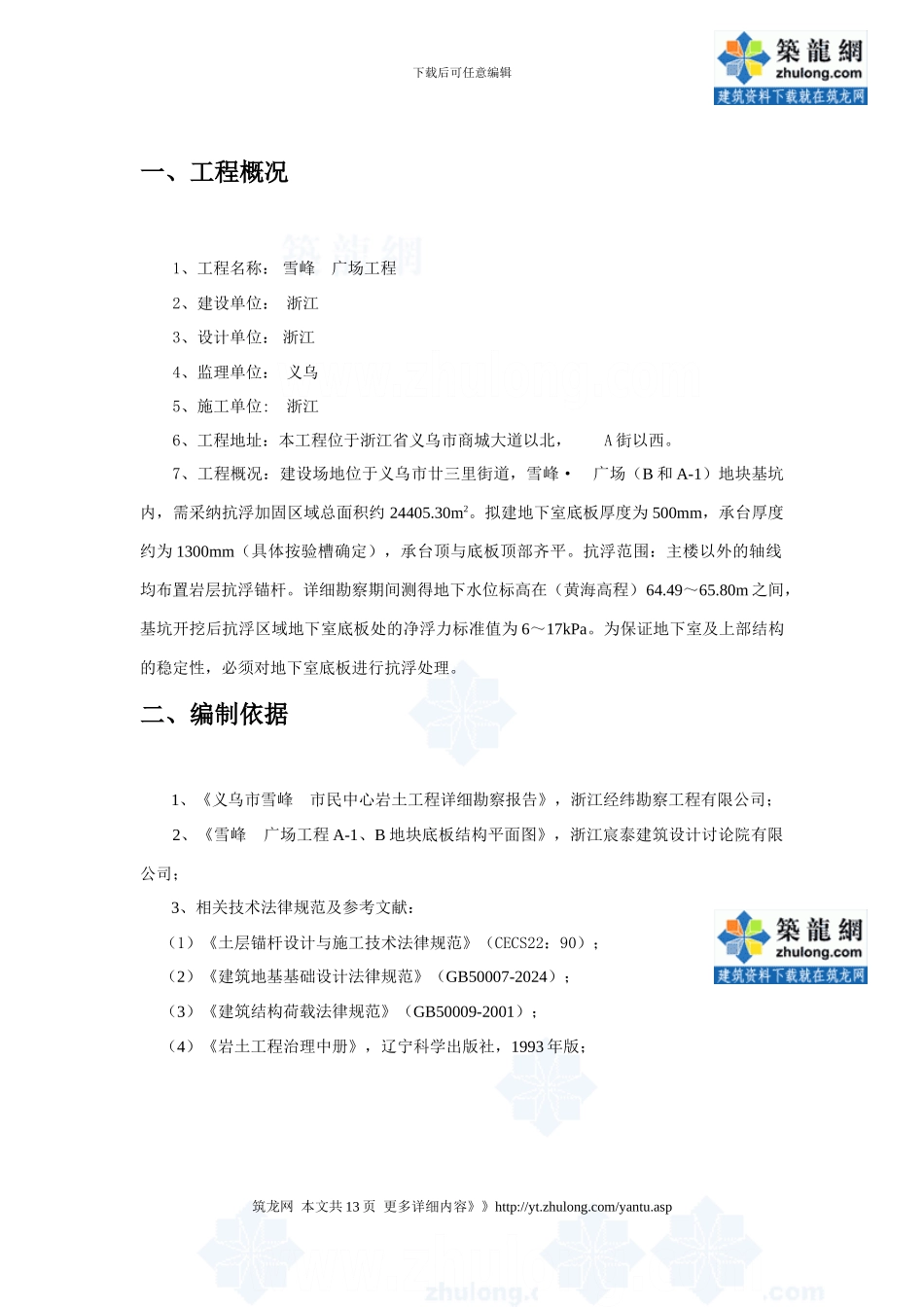

下载后可任意编辑一、工程概况1、工程名称： 雪峰 广场工程2、建设单位： 浙江 3、设计单位： 浙江 4、监理单位： 义乌 5、施工单位: 浙江 6、工程地址：本工程位于浙江省义乌市商城大道以北， A 街以西。7、工程概况：建设场地位于义乌市廿三里街道，雪峰· 广场（B 和 A-1）地块基坑内，需采纳抗浮加固区域总面积约 24405.30m2。拟建地下室底板厚度为 500mm，承台厚度约为 1300mm（具体按验槽确定），承台顶与底板顶部齐平。抗浮范围：主楼以外的轴线均布置岩层抗浮锚杆。详细勘察期间测得地下水位标高在（黄海高程）64.49～65.80m 之间，基坑开挖后抗浮区域地下室底板处的净浮力标准值为 6～17kPa。为保证地下室及上部结构的稳定性，必须对地下室底板进行抗浮处理。二、编制依据1、《义乌市雪峰 市民中心岩土工程详细勘察报告》，浙江经纬勘察工程有限公司；2、《雪峰 广场工程 A-1、B 地块底板结构平面图》，浙江宸泰建筑设计讨论院有限公司；3、相关技术法律规范及参考文献：（1）《土层锚杆设计与施工技术法律规范》（CECS22：90）；（2）《建筑地基基础设计法律规范》（GB50007-2024）；（3）《建筑结构荷载法律规范》（GB50009-2001）；（4）《岩土工程治理中册》，辽宁科学出版社，1993 年版；筑龙网 本文共 13 页 更多详细内容》》http://yt.zhulong.com/yantu.asp下载后可任意编辑三、抗浮锚杆的设计要求1、抗浮要求抗浮范围与抗浮力均根据浙江宸泰建筑设计讨论院有限公司提供的电子版施工图确定，地下水净浮力标准值为 6～17kPa。2、技术参数(1)、抗浮锚杆根据正方形布置，A-1、B 区锚杆基本间距为 1.6m×1.6m（局部为2.3×2.3、2.3×1.6、1.6×1.3）， (2)、锚杆材料采纳 HRB335 级钢筋及 HRB400 级钢筋，锚杆必须保证入岩深度 2500mm。4、质量检测除钢筋、水泥、添加剂等原材料送检外，主要进行以下检测：(1)、细石混凝土试块强度检测，每 30 根锚杆必须有 1 组，每组试块数量为 3 块；(2)、锚杆抗拔力检测，混凝土龄期 28d 后检测，检测数量为锚杆总数的 3％。四、施工机械设备配备计划表序号机械设备名称型号规格数 量国别产地制造年份额定功率(KW)生产能力备注1自卸汽车15 吨1东风2024250正常水泥2吊车25 吨1徐州2024.300正常吊装设备3锚杆钻机60A2~3无锡202410正常锚杆钻孔4冲击器1502~3长沙新购锚杆钻孔5冲击钻头1802~3长沙新购锚杆钻孔6空压机23m31上海2024132正常锚杆钻孔...
