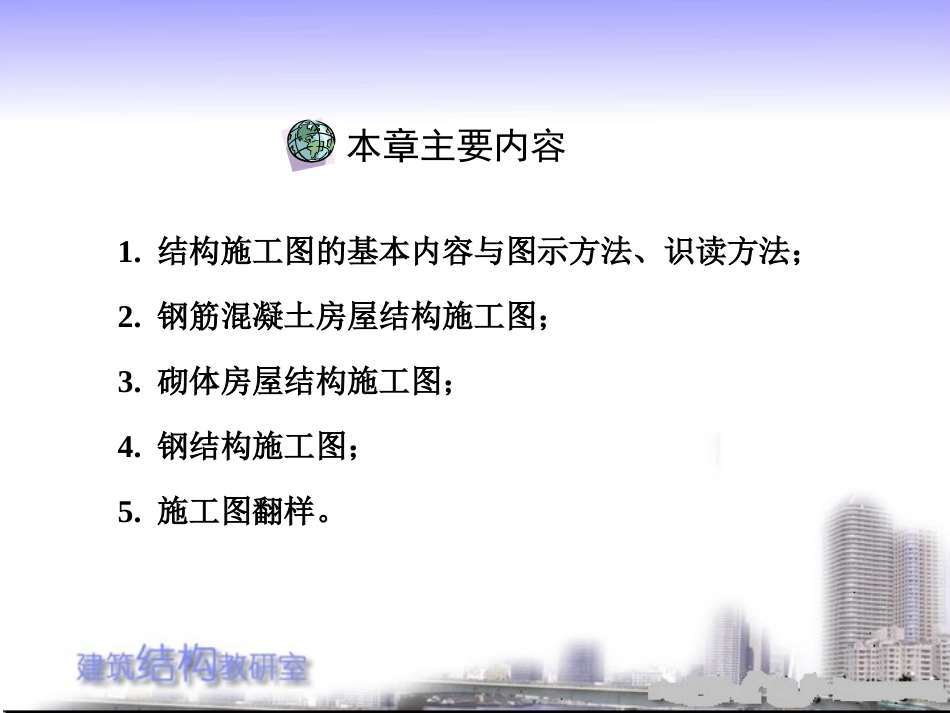

结构施工图实用篇——1.结构施工图的基本内容与图示方法、识读方法；2.钢筋混凝土房屋结构施工图；3.砌体房屋结构施工图；4.钢结构施工图；5.施工图翻样。本章主要内容第一讲教学目标：1.了解结构施工图的基本内容；2.了解结构施工图的图示方法；3.了解结构施工图的识读方法。结构施工图是表示结构设计的内容和相关工种(建筑、给排水、暖通、电气)对结构的要求，作为施工放线，基槽开挖，绑扎钢筋，浇筑混凝土，安装梁、板、柱等各类构件以及计算工程造价，编制施工组织设计的依据。结构施工图的基本内容包括：结构设计说明、结构布置图、构件详图。一、结构施工图的基本内容1.1结构设计说明（1）工程概况；（2）选用材料的情况选用材料的情况；（3）上部结构的构造要求；（4）地基基础的情况，地基基础的情况；（5）施工要求；（6）选用的标准图集；（7）其他必要的说明。1.2结构平面布置图（1）基础平面图，桩基础还包括桩位平面图，工业建建筑还有设备基础布置图；（2）楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑布置图；（3）屋顶结构平面布置图，工业建筑还包括屋面板、天沟、屋架、屋面支撑系统布置图。1.3构件详图构件详图包括：梁、板、柱及基础详图；楼梯详图；屋架详图；模板、支撑、预埋件详图以及构件标准图等2.1常用图例结构施工图中常用图例见表1～3。二、结构施工图的图示方法表13.1.1钢筋接头的表示序号名称图例说明1无弯钩的钢筋搭接2带半圆弯钩钢筋的搭接2带直钩的钢筋搭接3花篮螺丝钢筋接头4机械连接的钢筋接头用文字说明连接方式序号说明图例1在结构平面图中配置双层钢筋时，底层钢筋的弯钩向上或向左，顶层钢筋的弯钩向下或向右2钢筋混凝土墙体双层配筋时，在钢筋立面图中，远面钢筋的弯钩应向上或向左，而近面钢筋弯钩向下或向右。（JM近面；YM远面）3每组相同的钢筋、箍筋或环筋，可用一根粗实线表示，同时用一两端带斜短画线的横穿细线，表示其余钢筋的起止范围。表2钢筋的画法序号名称图例1预应力钢筋或钢绞线2张拉端锚具3固定端锚具4可连接件5固定连接件6后张法预应力钢筋断面无粘结预应力钢筋断面7单根预应力钢筋断面8锚具的端视图表13.1.4常用的构件代号代号构件名称代号构件名称代号构件名称L梁WL屋面梁DL吊车梁、单坡梁QL圈梁GL过梁LL连系梁JL基础梁TL楼梯梁、天窗系杆KJL框架梁KZL框支梁*XL现浇梁*XGL现浇过梁*ML门过梁B板WB屋面板2.2常用构件代号KB空心板CB槽形板、天窗侧板ZB折板MB密肋板TB楼梯板GB盖板、沟盖板YB预制实心板、檐口板QB墙板TGB天沟板*YKB预应力空心板*XB现浇板KZZ框支柱Z柱KJZ框架柱GZ构造柱LT檩条WJ屋架TJ托架CJ天窗架KJ框架GJ刚架CT承台SJ设备基础ZH桩DQ挡土墙DG地沟ZC柱间支撑CC垂直支撑SC水平支撑T梯YP雨蓬YT阳台LD梁垫M预埋件TD天窗端壁W钢筋网G钢筋骨架J基础AZ暗柱*CTL承台梁*GWJ钢屋架*JLQ剪力墙注：①预制钢筋混凝土构件，现浇钢筋混凝土构件，钢构件和木构件，可在代号前加材料代号，并在图纸中加以说明；②预应力钢筋混凝土构件的代号，应在构件代号前加注“Y”；③表中带*号的为通用图使用的代号。2.3基础图的图示方法基础图包括基础平面图和基础详图。基础平面图是将建筑从正负零以下剖切，向下看形成的图样。基础布置图以表示基础部位构件的平面位置为主要目的，结合基础详图表示基础和基础部位构件的标高和详细尺寸及做法。独立基础详图包括基础平面图和剖面图，条形基础详图为剖面图。2.4结构平面布置图的图示方法结构平面布置图是假想沿楼板面将房屋水平剖切后所作的水平投影图。结构平面图主要表示该楼层的梁、板、柱的位置、预埋件、预留洞的位置。除了能选用标准图以外，都要增加必要的剖面来表示节点和配筋以及具体的尺寸。结构平面图中的剖面、断面详图的编号顺序，宜按下列规定编排：外墙按顺时针方向从左下角开始编号；内横墙从左至右，从上至下编号；内纵墙从上至下，从左至右编号。2.5构件详图的图示方法在构件详图中，应详细表达构件的标高、截面尺寸、材料规格、数量和形状、构件的连接方式、材料用量等。在混凝土构件详图中包括配筋图和模板图。在配筋图中，应有构件的立面图、断面...
