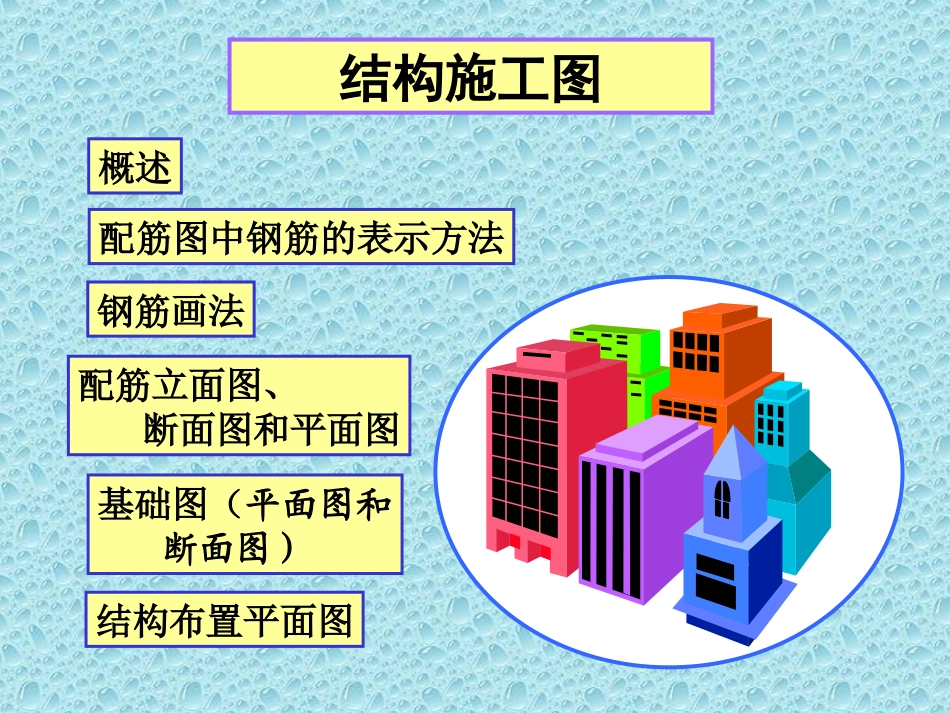

封面工程制图与识图工程制图与识图GEOMETRYANDCIVILENGENEERINGDRAWING结构施工图配筋图中钢筋的表示方法钢筋画法配筋立面图、断面图和平面图基础图（平面图和断面图）结构布置平面图概述目录概述建筑结构的组成和分类建筑结构：用一定材料做成的在房屋中起承重和支撑作用的构件，按一定的构造和连接方式组成的具有足够抵抗能力的结构体系。建筑结构由地下结构和上部结构两部分组成。地下结构有基础和地下室，上部结构通常由墙、柱、板、梁、屋架等构件组成。按结构主要承重构件采用的材料可分为：钢筋混凝土结构、钢结构、砌体结构等。概述根据建筑物的使用功能要求和作用在房屋上的各种荷载或作用力，合理选择结构形式，进行结构布置，通过力学分析和计算，确定各承重构件的形状、大小、材料及其施工要求等,并将结构设计的结果绘成图样，即为结构施工图,简称"结施"。结构施工图的种类结构施工图是表示房屋结构整体布置和各承重构件的形状、大小材料、构造及技术要求等的图样。分为：1、结构设计说明2、结构布置图3、构件详图4、节点详图结构设计：概述常用构件代号名称代号名称代号名称代号板屋面板空心板槽形板折板天沟板密肋板墙板楼梯板檐口板BWBKBCBZBMBTBQBTGBYB梁屋面梁吊车梁圈梁过梁连系梁基础梁楼梯梁檩条屋架LWLDLQLGLLLJLTLLTWJ托架框架支架柱梯雨蓬阳台预埋件TJKJZJZ基础桩JZHTYBYTM构件代号钢筋混凝土的基本知识混凝土：由水泥、砂子、石子和水按一定比例浇捣而成。混凝土抗压能力强，抗拉能力差，受拉易断裂；而钢筋则相反，抗压能力差，抗拉能力强。二者结合，其优势正好互补。混凝土构件钢筋混凝土构件断裂钢筋混凝土的基本知识钢筋混凝土:由钢筋和混凝土两种材料组合而成。构件详图钢筋混凝土结构的图样配筋图（包括立面图、断面图和钢筋详图）：钢筋表：列出钢筋的编号、规格、简图、长度、重量等。钢筋混凝土结构的图样结构平面布置图：表示承重构件的位置、类型和数量或钢筋的位置。着重表示构件内部的钢筋配置、形状、数量和规格。模板图：用于较复杂的构件，以便于模板的制作。预埋件图：表示预埋件的形状和尺寸等。配筋图中钢筋的表示方法（一）钢筋的标注方法：应说明钢筋的数量、代号、直径、间距、编号及所在位置。12341222128@1504202012@1504编号数量直径代号间距指引线圆圈直径为6mm常用钢筋代号：Ⅰ级钢筋；Ⅱ级钢筋；Ⅲ级钢筋；Ⅳ级钢筋。4号钢筋为20根直径12mm间距150mm的Ⅰ级钢筋图线：钢筋立面轮廓为粗线，横断面为黑圆点,（构件轮廓为细线）。钢筋表示方法配筋图中钢筋的表示方法（二）钢筋的保护层：梁、柱的保护层最小厚度为25mm，板和墙的保护层厚度为10-15mm。一般钢筋常用图例：钢筋横断面无弯钩的钢筋端部重叠短钢筋端部用45°短线表示带半圆形弯钩的钢筋端部带直钩的钢筋端部带丝扣的钢筋端部图例图例名称名称无弯钩的钢筋搭接带半圆弯钩的钢筋搭接带直钩的钢筋搭接套管接头接触对焊的钢筋接头钢筋表示方法钢筋画法在平面图中配置钢筋时，底层钢筋弯钩应向上或向左，顶层钢筋则向下或向右。图例说明配双层钢筋的墙体，在配筋立面图中，远面钢筋的弯钩应向上或向左，而近面钢筋则向下或向右。如在断面图中不能表示清楚钢筋配置，应在断面图外面增加钢筋大样图。底层顶层远面近面钢筋画法钢筋画法（续）图中所表示的钢筋、环筋，应加画钢筋大样及说明图例说明每组相同的钢筋、箍筋或环筋，可以用粗实线画出其中一根来表示，同时用一横穿的细线表示其余的钢筋、箍筋或环筋，横线的两端带斜短划表示该号钢筋的起止范围。或钢筋画法梁的配筋示意图梁的配筋示意图梁、柱的保护层最小厚度为25mm受力筋箍筋受力筋—承受拉、压力的钢筋。箍筋—承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。架立筋—在梁中用于固定箍筋位置，构成梁内的钢筋骨架。架立筋板的配筋示意图板的配筋示意图板和墙的保护层厚度为10-15mm受力筋—承受拉、压力的钢筋。分布筋—用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的变形。分布筋受力筋钢筋和钢箍的弯钩钢筋和钢箍的弯钩...
