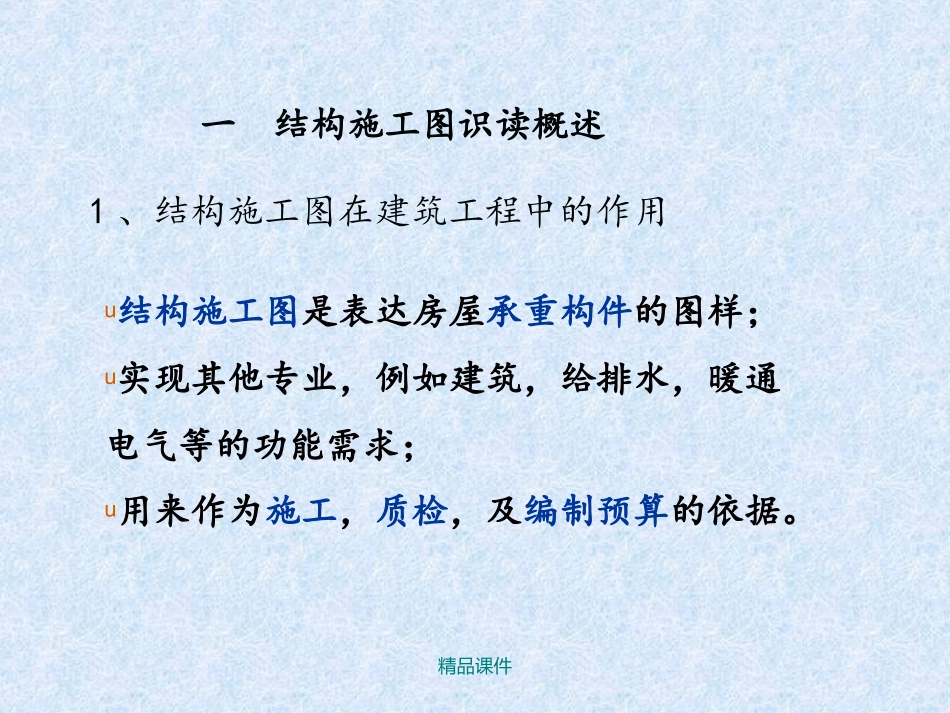

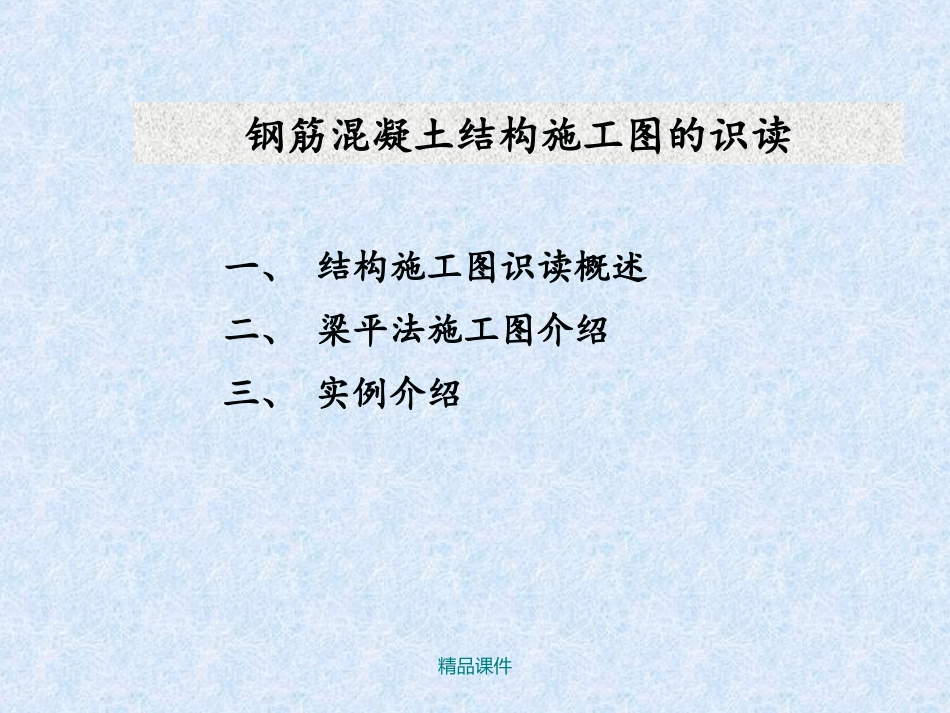

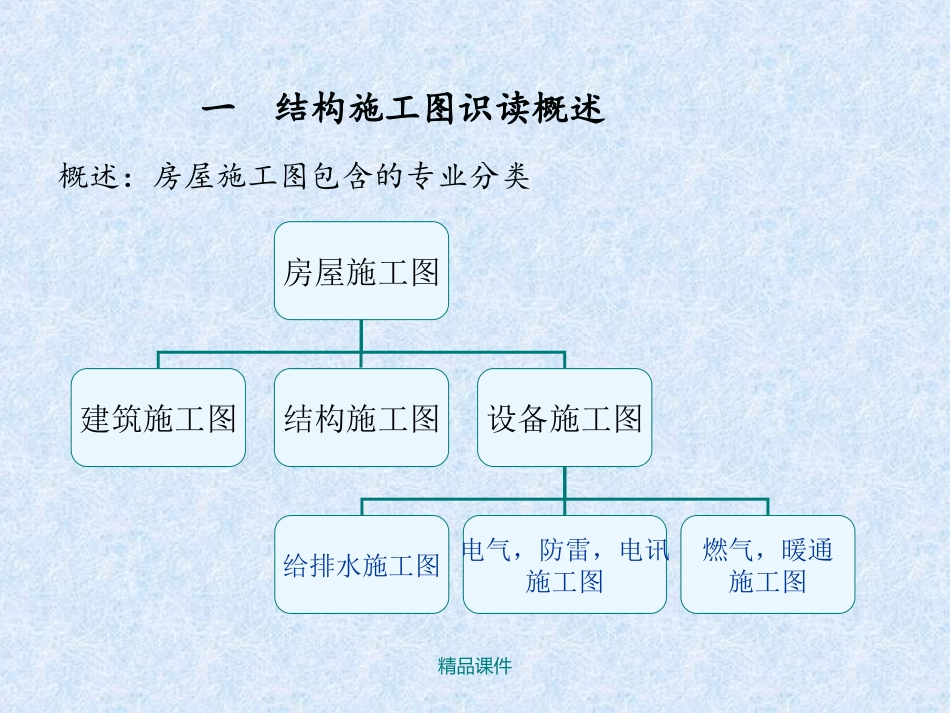

精品课件钢筋混凝土结构施工图的识读一、结构施工图识读概述三、实例介绍二、梁平法施工图介绍精品课件概述：房屋施工图包含的专业分类一结构施工图识读概述房屋施工图建筑施工图结构施工图设备施工图给排水施工图电气，防雷，电讯施工图燃气，暖通施工图精品课件一结构施工图识读概述1、结构施工图在建筑工程中的作用u结构施工图是表达房屋承重构件的图样；u实现其他专业，例如建筑，给排水，暖通电气等的功能需求；u用来作为施工，质检，及编制预算的依据。精品课件结构施工图识读精品课件2、结构施工图的内容结构平面布置图基础平面布置图梁平面布置图板平面布置图柱平面布置图结构设计总说明精品课件构件详图雨篷，阳台窗，女儿墙等详图楼梯详图基础详图2、结构施工图的内容（续）精品课件u结构设计总说明结构设计说明是带全局性的文字说明，它包括：1、本工程的概况，建筑物所在地区的自然气候，场地情况。2、选用材料的类型、规格、强度等级，3、应用于工程的构造，详图等。4、对施工的要求，以及对质检的要求。精品课件u结构平面布置图结构平面布置图是表示房屋中各承重构件总体平面布置的图样。它包括：1、基础平面图；基础形式，基础尺寸，基础梁的布置2、梁结构布置平面图；梁截面尺寸、定位，梁配筋3、板结构布置平面图；板厚，板配筋4、柱结构布置图柱截面尺寸、定位，柱配筋精品课件u构件详图构件详图包括：(1)基础结构详图；(2)梁、柱、板结构详图；(3)楼梯结构详图；(4)其他详图，如雨篷、过梁等。结构平面图不能表达清楚的内容，往往采用详图的方式来表达精品课件如何才能读懂结构施工图？1、需要掌握三种图纸表达的方法详图法，列表法，平面整体表达法（平法）2、能够读懂图集（下面图集电子版详附件）（1）、现浇钢筋砼梁（2）、现浇钢筋砼柱（3）、现浇钢筋砼剪力墙（4）、现浇钢筋砼板式楼梯（5）、独立，条形，筏形基础及桩基承台（6）、板16G101-116G101-216G101-312G901-1精品课件v识图能力图纸图集结构说明（总说明，图纸说明等）配筋图制图规则构造详图精品课件一：先看结构总说明，初步了解这个工程的概况。二：接下来，看基础图，重点看基础说明及大样。三：然后是底层柱施工图，及一层梁板施工图注意：在图纸中往往通过索引，将详图绘制到其他图纸当中，这时要将相关的几张图联系起来一起读。四：上部各层的梁，板，柱施工图。如何读结构施工图？快速读图的方法是？精品课件识图练习：1：该基础形式为（），该基础编号()。2：该基础的埋深为()。3：该基础采用的钢筋等级为（）钢筋直径（），钢筋在竖向上的间距为（）。请读下图精品课件识图练习：1：该基础形式为（），基础直径为（）mm。2：纵向钢筋有（）根，钢筋直径为（）3：水平焊箍每间距（）mm设置一根。4：桩基础箍筋直径及间距（）。5：护壁竖向钢筋直径及间距（）。请读下图精品课件二梁平面布置图及详图1、梁的表达方法详图法，平面整体表示法（简称平法）2、两种表达方法的优缺点3、读懂详图法4、读懂平法精品课件用详图法表示钢筋混凝土梁精品课件钢筋表构件名称构件数钢筋编号钢筋规格简图长度(mm)每件支数总支数累计质量(kg)L111φ123640227.412φ124204114.453φ63490221.554φ665018182.60精品课件用平法表示钢筋混凝土梁精品课件详图法：优点：识图方便，结构尺寸，配筋，构造都能够通过图形表达出来。缺点：绘图工作量很大，出图量大，且某一张图出错，就会影响与之相关的其他图，修改繁琐。导致设计效率低下。适用范围：常用于基础详图的配筋，雨篷，阳台，女儿墙等结构构件的配筋表达，以及形状复杂的结构构件，如设备基础等。精品课件平法：优点：用数字化，符号化来表达结构。图面简明，清晰。设计绘图工作量小。缺点：需要掌握平法知识才能够读懂施工图。钢筋的锚固，搭接等构造，需要查看平法图集，才能够得知。适用范围：广泛采用，用于表达，梁，板，柱，剪力墙等结构构件的配筋。精品课件识图练习：1：梁在中间支座处的上部纵筋是（），其中（）是通长布置的。2：梁的下部纵筋是（）。3：梁箍筋的直径是（），间距（），是（）肢箍。4：该梁梁宽是（），梁高（）。详图法...
