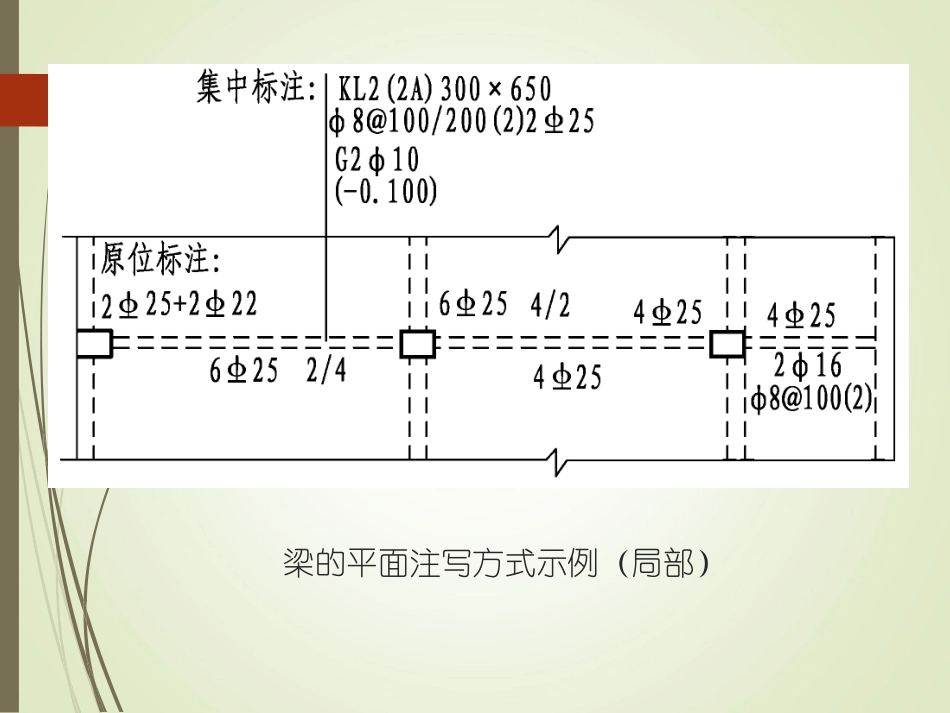

5.5混凝土结构施工图平面整体表示方法5.5.1混凝土结构平面整体表示方法1）平面整体表示法把混凝土结构构件的尺寸和配筋等整体直接表达在结构平面布置图上的制图方法，叫混凝土结构施工图平面整体表示方法，简称平法。用平法绘制的结构施工图省略了部分结构构造内容，因此，平法绘制的结构施工图必须和标准构造详图相配合才构成完整的结构施工图。用平法绘制结构施工图，在总说明中必须注明采用的标准图集号、所处的自然条件、安全等级、主要结构材料等，以便于标准构造详图的选取和查找。2）平法的注写方式：平面注写方式（用于标注梁、板结构施工图）列表注写方式（用于标注柱、剪力墙结构施工图）截面注写方式（用于标注梁、柱及剪力墙结构施工图）5.5.2平面注写方式平面注写方式由两部分组成，集中标注和原位标注。这里以梁为例介绍平面注写方式。梁的各个部位有的数值是相同的，也有些数值不同，在标注时，将相同（通用）数值集中标注，不同数值原位标注。1）梁的集中标注平法规定，梁集中标注以下6项内容，其中5项必注。梁编号梁截面尺寸梁箍筋梁上部纵向钢筋梁侧面纵向构造钢筋或抗扭钢筋配置梁顶面标高高差（该项为选注内容）梁的平面注写方式示例（局部）（1）梁编号梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成。有关规定见教材表5.7。（2）梁的截面当为等截面梁时，用b×h表示；当为加腋梁时，用b×hYC1×C2表示，其中C1为腋长，C2为腋高，如下图所示；当有悬挑梁且根部和端部高度不同时，用斜线分隔根部与端部的高度，用b×h1/h2表示，如下图所示。加腋梁截面注写示意图悬挑梁不等高截面注写示意图（3）梁的箍筋梁的箍筋在加密区与非加密区的间距及肢数不同时,用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。（4）梁上部纵向钢筋当梁上部同排纵筋中直径不相同时，用加号“+”将不同直径纵筋分开。注写时，须将角部纵筋写在前面，其余纵筋写在后边，架立筋用括号括起来。（5）梁侧面纵向钢筋梁侧面的纵向构造钢筋或抗扭钢筋分别用大写字母G或N表示。（6）梁的标高当梁的顶面高于所在楼面结构标高时，其标高高差为正值，反之为负值。有高差时，将其写入括号内，无高差时不注。2）梁的原位标注梁的原位标注包括：梁的支座上部纵向钢筋的标注梁上附加箍筋和吊筋的标注梁下部纵向钢筋的标注3）梁的平面注写施工图实例梁平面注写施工图实例活动建议：请教师带领学生识读右图。阅读下图，弄清图中梁KL1（4）的配筋情况，疑难问题共同探讨。4）现浇混凝土楼面板平面注写施工图教师带领学生识读下图，并弄清各楼面板的钢筋配置。5.5.3列表注写方式1）柱的列表注写方式列表注写方式主要由柱表和柱平面布置图组成，在柱的平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中写出柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图。2）柱的平法施工图列表注写内容及规定柱的编号柱编号由类型代号和序号组成.注写各柱段的起止标高。注写柱的几何尺寸。注写柱纵筋当柱纵筋直径相同，各边根数也相同时，将纵筋统一注写在“全部纵筋”栏中。注写箍筋类型在柱表中只注写箍筋类型号及肢数。注写箍筋配置。柱平法施工图列表注写方式实例5.5.4截面注写方式1）柱的截面注写方式截面注写方式由集中标注和原位标注两部分组成。即在结构平面布置图上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋具体数值。2）柱截面注写有关内容及规定集中标注的内容及格式选定标注的截面应按另一种比例原位放大柱截面配筋图。当纵筋采用两种直径时，只集中标注角筋，再注写截面各边中部筋的具体数值（对于采用对称配筋的矩形截面柱，可仅在一侧注写中部筋，对称边省略不注）。当纵筋采用一种直径且能够图示清楚时，则将“全部纵筋”标注在集中标注栏内。柱编号、截面尺寸b×h、角筋或全部纵筋、箍筋柱平法施工图截面注写方式...
