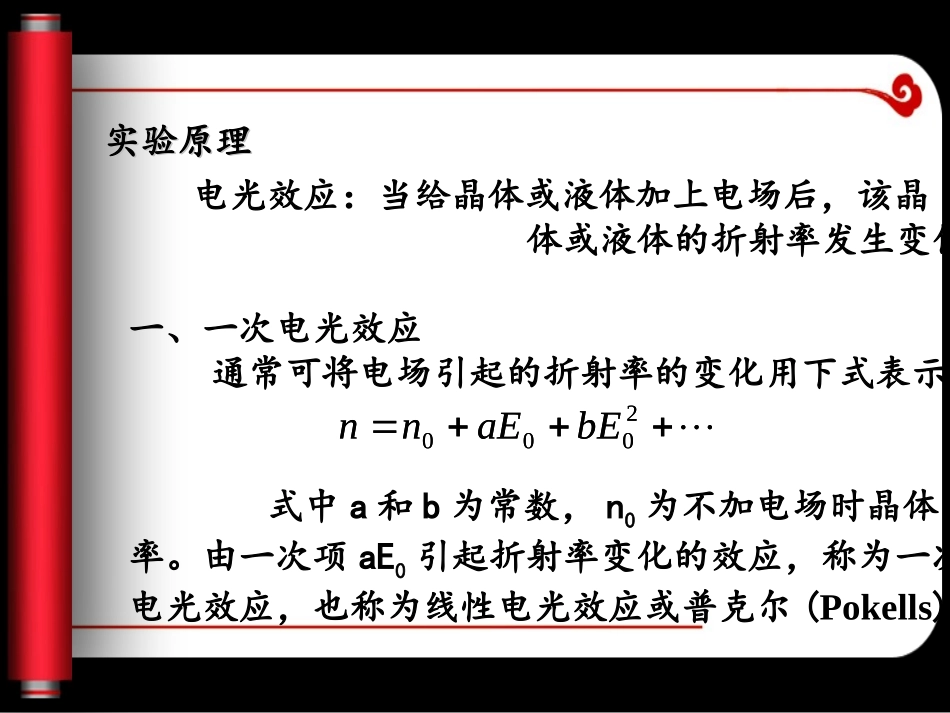

晶体的电光效应实验目的实验目的掌握晶体电光调制的原理和实验方法学会测量晶体半波电压、电光系数的实验方法了解一种激光通信方法实验原理实验原理电光效应：当给晶体或液体加上电场后，该晶体或液体的折射率发生变化的现象。一、一次电光效应通常可将电场引起的折射率的变化用下式表示：式中a和b为常数，n0为不加电场时晶体的折射率。由一次项aE0引起折射率变化的效应，称为一次电光效应，也称为线性电光效应或普克尔(Pokells)2000bEaEnn2000bEaEnn实验原理实验原理效应；由二次项引起折射率变化的效应称为二次电光效应，也称平方电光效应或克(Kerr)效应。一次电光效应存在于不具有对称中心的晶体中，二次电光效应则可能存在于任何物质中，一次效应要比二次效应显著。晶体的一次电光效应分为纵向电光效应和横向电光效应两种。纵向电光效应是加在晶体上的电场方向与光在晶体里传播的方向平行时产生的电光效应；横向电光效应是加在晶体上的电场方向与光在晶体里传播的方向垂直时产20aE实验原理实验原理生的电光效应。通常KD*P(磷酸二氘钾)类型的晶体用它的纵向电光效应，LiNbO3(铌酸锂)类型的晶体用横向电光效应，晶体的坐标轴如图所示。xyzx′y′实验原理实验原理本实验研究铌酸锂晶体的一次电光效应，用铌酸锂晶体的横向调制装置测量铌酸锂晶体的半波电压及电光系数并用两种方法改变调制器的工作点，观察相应的输出特性的变化。在未加电场前，铌酸锂是单晶体。当线性偏振光沿光轴（Z轴）方向通过晶体时，不会产生双折射。但如在铌酸锂晶体的X轴施加电场，晶体将由单轴晶体变为双轴晶体。这时沿Z轴传播的偏振光应按特定的晶体感应轴x′和y′进行分解，因为光沿着这两个方向偏振的实验原理实验原理折射率不同（传播速度不同）。类似于双折射中关于o光和e光的偏振态的讨论，因为沿x′和y′的偏振分量存在相位差，出射光一般将成为椭圆偏振光。由晶体光学可以证明，这两个方向的折射率：{2/300'xxrEnnn2/300'xyrEnnn{2/300'xxrEnnn{{{实验原理实验原理在无线电通信中，为了把语言、音乐或图像等信息发出去，总是通过表征电磁波特性的振幅、频率或相位受被传递信号的控制来实现的。这种控制过程称为调制；而接受时，则需把所要的信息从调制信号中还原出来，这个过程称为解调。因为激光只起到“携带”低频信号的作用，所以称为载波，而起控制作用的低频信号是我们所需要的，称为调制信号，被调制的载波称为已调波或调制光。在现代社会中，激光也常被用作传递信号的工具，它的调制与无线电波调制相类似，可以采用连实验原理实验原理续的调幅、调频、调相以及脉冲调制等形式。本实验采用强度调制，即输出的激光辐射强度按照调制信号的规律变化。激光调制之所以常采用强度调制形式，主要是因为光接收器（探测器）一般都是直接地响应其所接受的光强度变化的缘故。激光调制的方法很多，如机械调制、声光调制、磁光调制和电源调制等。而电光调制开关速度快，结构简单，因此在激光调制技术、混合型光学双稳器件等方面有广泛的应用。实验原理实验原理横向电光调制铌酸锂晶体的横向电光调制过程如图所示。实验原理实验原理入射光经起偏器后变成振动方向平行于X轴的线性偏振光，晶体的电光效应可按光矢量的分解与合成来处理。进入晶体后，X偏振的线性偏振光按感应轴x′和y′分解，它们的振幅和相位相等，电矢量可以分别记为：{tEtEyxsincos为方便计算，用复振幅的表示方法，省去时间的简谐因子ejwt，这时位于晶体表面（Z=0）的实验原理实验原理光波表示为：AEAEyx)0()0({所以入射光的强度：𝐼2222|)0(||)0(|AEEIyxi实验原理实验原理当光通过长为的电光晶体后，因折射率不同，x′和y′两分量之间将产生相位差，于是{)(''00)()(EiyixAelEAel通过检偏器出射的光，是该两分量在Y轴上的投影之和0)1(2)(0iiyeeAEl实验原理实验原理输出光强：2sin2)]1)(1[(2])()[(222*00AeeAEEIiixyt因此光强的透过率T为：2sin2itIIT由感应轴的折射率，并注意到有：dVEx/实验原理实验原理dlrVnlnnxy30''2)(2...
