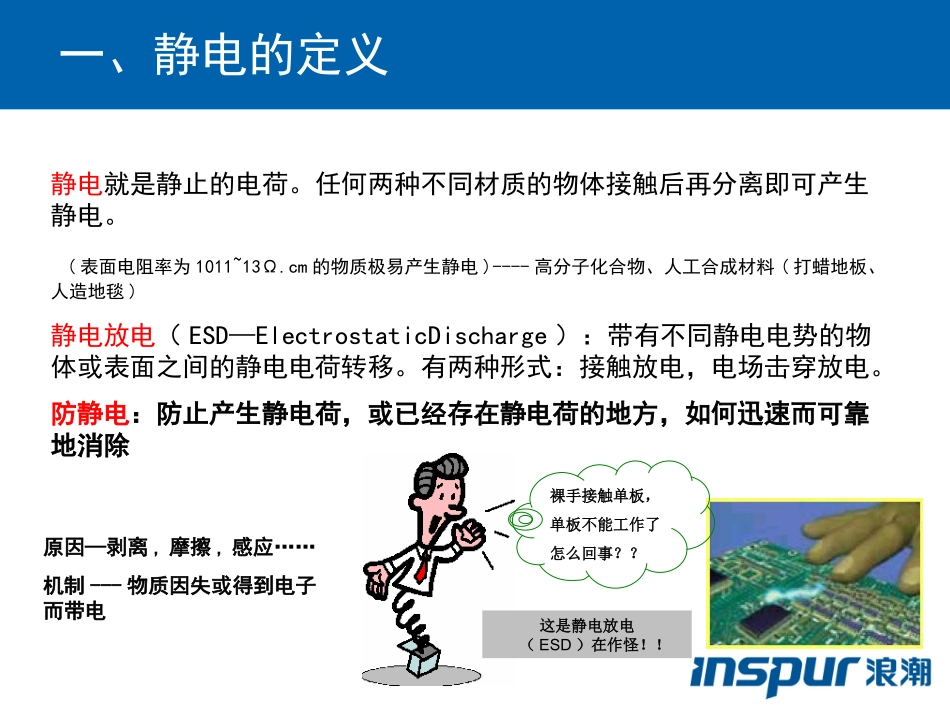

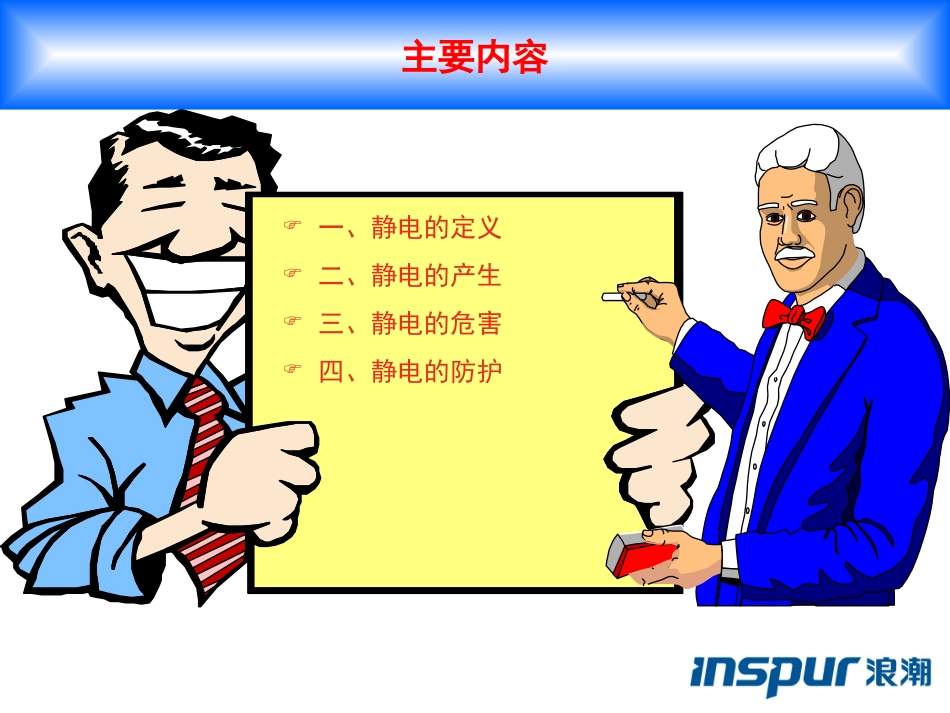

1静电知识培训讲义浪潮集团供应链体系技能比武系列课件－5主要内容一、静电的定义二、静电的产生三、静电的危害四、静电的防护一、静电的定义静电就是静止的电荷。任何两种不同材质的物体接触后再分离即可产生静电。(表面电阻率为1011~13Ω.cm的物质极易产生静电)----高分子化合物、人工合成材料(打蜡地板、人造地毯)静电放电（ESD—ElectrostaticDischarge）：带有不同静电电势的物体或表面之间的静电电荷转移。有两种形式：接触放电，电场击穿放电。防静电：防止产生静电荷，或已经存在静电荷的地方，如何迅速而可靠地消除原因—剥离,摩擦,感应……机制---物质因失或得到电子而带电裸手接触单板，单板不能工作了怎么回事？？这是静电放电（ESD）在作怪！！任何物质都是由原子组合而成，而原子的基本结构为质子、中子及电子，质子与中子因质量高，结合力强，不易离，紧密地结合在一起称为原子核。电子的质量很小，环绕于原子核外。依据电气的特性，质子定义为正电，中子因不具电气特性，故不带电，电子的电气特性与质子相反，为负电。通常情况下，一个原子的原子核与电子数相同，正负电荷平衡，所以表现为中性，不带电。但是由于电子环绕于原子核周围，一经外力既脱离轨道，离开原来的原子A，而投入到其他的原子B，A原子因缺少电子即带正电称为阳离子，原子B因多余电子即带负电称为阴离子。ABA+阳离子B-阴离子二、静电的产生静电是一种客观自然现象。产生的方式多种，如接触、摩擦等。人体自身动作或与其他物体的摩擦，就可以产生几千伏甚至上万伏的静电。产生可以听见“嘀哒”一声的放电需要累积大约2000V的电荷，而3000V就可以感觉到小的电击，5000V可以看见火花。在生产环境中，操作机器、包装塑料包装袋、人体来回走动等,都很容易产生静电空气的相当湿度对静电产生影响较大，在相对湿度为10%~20%的环境中走过地毯，将产生35000V静电；而在湿度为65%~90%的环境中走过地毯，只产生1500V静电。一般电子工厂工作人员经常工作所产生的静电强度。10–20%相对湿度65–95%相对湿度走过地毯35,0001,500走过塑料地板12,000250在椅子上工作6,000100拿起塑料活页夹,袋7,000600拿起塑料带20,0001,000工作椅垫摩擦18,0001,500活动情形静电强度(Volt)干燥环境更容易产生静电在干燥的季节若穿上化纤衣服和绝缘鞋在绝缘的地面行走等活动，人体身上的静电可达几千伏甚至几万伏。二、静电的产生静电产生后在一般情况下看不见，所以很容易被忽略：这是因为只有当产生的静电超过3000V时引起的放电才容易被人感受到。当超过5000V时，这种现象更明显。多数电子元件对静电很敏感，尤其是MOS元件，这是由于它具有很高的输入阻抗，并且是使用了很薄的金属氧化层，在静电低于170V时就会被击坏。此外，还有线性集成块、数字化双极性集成块、LED等对静电也很敏感。如果在成形、插装焊接、安装、更换这些元件时，不注意静电防护，那么就会损伤这些元件或者影响其功能或使用寿命，从而降低产品质量，造成不必要的损失。注意：静电引起的元件立即损坏约占10%，其它90%被损伤的元器件虽还可以用，但可靠性会大大降低。二、静电的产生1、接触摩擦起电，除了不同物质之间的接触摩擦会产生静电外，在相同物质之间也会发生。几乎常见的非金属和金属之间的接触分离均会产生静电，这也是最常见的产生静电的原因之一。静电电量除了取决于物质本身外，还与材料表面的清洁程度、环境条件、接触压力、光洁程度、表面大小、摩擦分离速度等有关；2、剥离起电：当相互紧密结合的物体剥离时，会引起电荷的分离，出现分离物体双方带点的现象，称为剥离起电。3、断裂带电：材料因机械破裂使带电粒子分开，断裂成两半后的材料各带上等量的异性电荷。4、高速运动中的物体：物体的高速运动，其物体表面会因为与空气摩擦而带电。此外，温度、压电效应以及电解都会产生不同程度的静电现象。摩擦起电二、静电的产生电子工业中，摩擦起电和人体带电经常发生，电子产品在生产、包装运输及装联成整机的加工、调试、检测，难免受到外界或自身的接触摩擦而形成很高的表面电位。如果不采取静电防护措施，...
