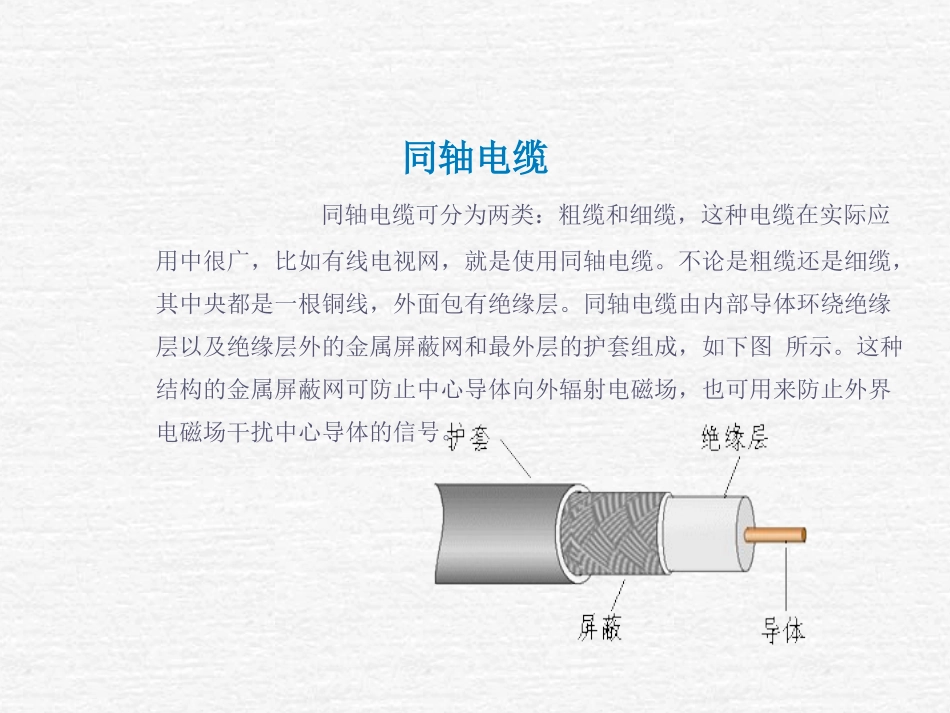

局域网基本构件组成LAN需要下述5种基本结构:①计算机(特别是PC机);②传输媒体;③网络适配器;④网络连接设备;⑤网络操作系统。局域网的传输媒体ＬＡＮ常用的媒体有同轴电缆、双绞线和光缆，以及在无线ＬＡＮ情况下使用的辐射媒体。ＬＡＮ技术在发展过程中，首先使用的是粗同轴电缆，其直径近似13mm（1/2英寸），特性阻抗为50欧姆。由于这种电缆很重，缺乏挠性以及价格高等问题，随后出现了细缆，其直径为6.4mm（1/4英寸），特性阻抗也是５０欧姆。使用粗缆构成的Ethernet称为粗缆Ethernet，使用细缆的Ethernet称为细缆Ethernet。在80年代后期广泛采用了双绞线作为传输媒体的技术。为将ＬＡＮ的范围进一步扩大，随后又出现了10Base-F这种技术是使用光纤构成链路段，使用距离可延长到２km但速率仍为10Mbps。FDDI则是与IEEE802.3、802.4和802.5完全不同的新技术,构成FDDI的媒体，不仅是光纤，而且访问媒体的机制有了新的提高,传输速率可达100Mbps。同轴电缆同轴电缆可分为两类：粗缆和细缆，这种电缆在实际应用中很广，比如有线电视网，就是使用同轴电缆。不论是粗缆还是细缆，其中央都是一根铜线，外面包有绝缘层。同轴电缆由内部导体环绕绝缘层以及绝缘层外的金属屏蔽网和最外层的护套组成，如下图所示。这种结构的金属屏蔽网可防止中心导体向外辐射电磁场，也可用来防止外界电磁场干扰中心导体的信号。细缆连接设备及技术参数采用细缆组网，除需要电缆外，还需要BNC头、Ｔ型头及终端匹配器等。如下图。同轴电缆组网的网卡必须带有细缆连接接口（通常在网卡上标有"BNC"字样）。下面是细缆组网的技术参数：．最大的干线段长度；185米．最大网络干线电缆长度：925米．每条干线段支持的最大结点数：30．BNC、T型连接器之间的最小距离：0.5米粗缆连接设备粗缆连接设备包括转换器、DIX连接器及电缆、N－系列插头、N－系列匹配器，如下图。使用粗缆组网，网卡必须有DIX接口（一般标有DIX字样）。下面是采用粗缆组网的技术参数：.最大的干线长度：500米.最大网络干线电缆长度：2500米.每条干线段支持的最大结点数：100.收发器之间的最小距离：2.5米.收发器电缆的最大长度：50米双绞线双绞线(TP:TwistedPairwire)是布线工程中最常用的一种传输介质。双绞线是由相互按一定扭距绞合在一起的类似于电话线的传输媒体，每根线加绝缘层并有色标来标记，如下图所示,左图为示意图，右图为实物图。成对线的扭绞旨在使电磁辐射和外部电磁干扰减到最小。目前,双绞线可分为非屏蔽双绞(UTP:UnshildedTwistedPair)屏蔽双绞线(STP:ShieldedTwistedPair)。我们平时一般接触比较多的是UTP线。双绞线类型EIA/TIA（电气工业协会／电信工业协会）为双绞线电缆定义了五种不同质量的型号。这五种型号如下：1、第一类：主要用于传输语音，该类用于电话线，不用于数据传输。2、第二类：该类包括用于低速网络的电缆，这些电缆能够支持最高4Mbps的实施方案，这两类双绞线在LAN中很少使用。3、第三类:这种在以前的以太网中（10M）比较流行，最高支持16Mmbps的容量，但大多数通常用于10Mbps的以太网，主要用于10base-T。4、第四类:该类双绞线在性能上比第三类有一定改进,用于语音传输和最高传输速率16Mbps的数据传输。4类电缆用于比3类距离更长且速度更高的网络环境。5、第五类:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输频率为100MHz,用于语音传输和最高传输速率为100Mbps的数据传输，这种电缆用于高性能的数据通信。它可以支持高达100Mbps的容量。这是最常用的以太网电缆。超5类线缆，它是一个非屏蔽双绞线(UTP)布线系统,通过对它的"链接"和"信道"性能的测试表明,它超过5类线标准TIA/EIA568的要求。与普通的5类UTP比较,性能得到了很大提高。双绞线组网使用双绞线组网，双绞线和其他网络设备（例如网卡）连接必须是RJ45接头（也叫水晶头）。下图是RJ45接头，左图为示意图，右图为实物图。双绞线（10BASE-T）以太网技术规范可归结为5-4-3-2-1规则:．允许5个网段，每网段最大长度100米．在同一信道上允许连接4个中继器或集线器．在其中的三个网段上可以增加节点．在另外两个网段上，除做中继器链路外，不能接任...
