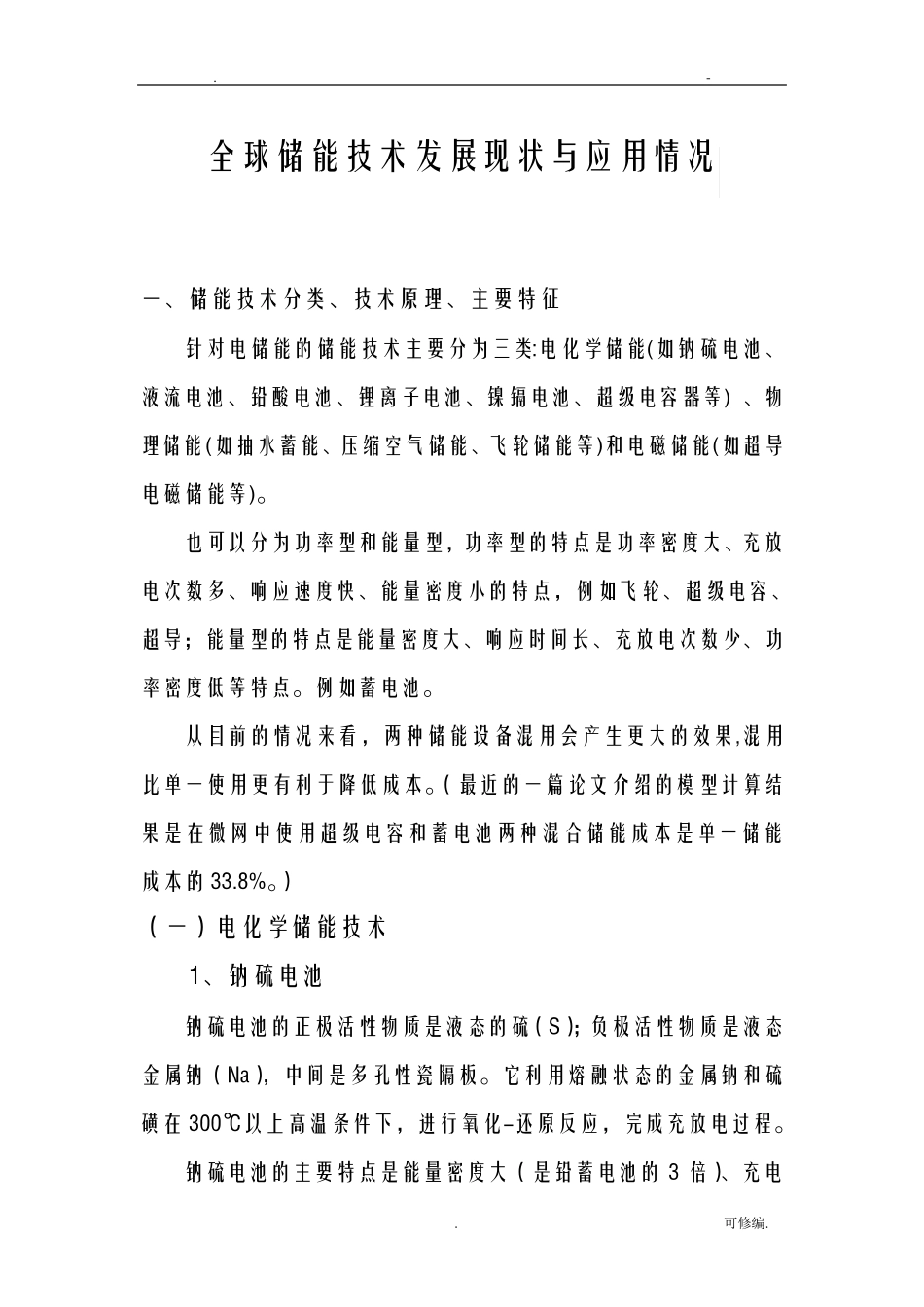

. - . 可修编. 全球储能技术发展现状与应用情况 一、储能技术分类、技术原理、主要特征 针对电储能的储能技术主要分为三类:电化学储能(如钠硫电池、液流电池、铅酸电池、锂离子电池、镍镉电池、超级电容器等) 、物理储能(如抽水蓄能、压缩空气储能、飞轮储能等)和电磁储能(如超导电磁储能等)。 也可以分为功率型和能量型，功率型的特点是功率密度大、充放电次数多、响应速度快、能量密度小的特点，例如飞轮、超级电容、超导；能量型的特点是能量密度大、响应时间长、充放电次数少、功率密度低等特点。例如蓄电池。 从目前的情况来看，两种储能设备混用会产生更大的效果,混用比单一使用更有利于降低成本。（最近的一篇论文介绍的模型计算结果是在微网中使用超级电容和蓄电池两种混合储能成本是单一储能成本的33.8%。） （一）电化学储能技术 1、钠硫电池 钠硫电池的正极活性物质是液态的硫（S）；负极活性物质是液态金属钠（Na），中间是多孔性瓷隔板。它利用熔融状态的金属钠和硫磺在300℃以上高温条件下，进行氧化-还原反应，完成充放电过程。 钠硫电池的主要特点是能量密度大（是铅蓄电池的3 倍）、充电. - . 可修编. 效率高（可达到80%）、可大电流、高功率放电、循环寿命比铅蓄电池长。然而钠硫电池在工作过程中需要保持高温，有一定安全隐患。由于钠硫电池中所用的储能介质金属钠和硫磺均为易燃、易爆物质，对电池材料要求十分苛刻，目前只有日本（NGK）公司实现产品的产业化生产。 图1 钠硫电池储能系统原理 （来源：美国储能协会） 2、液流电池 液流氧化还原电池(Redox flow cell energy storage systems)，简称液流蓄电站或液流电池，与通常蓄电池活性物质包含在阳极和阴极不同，液流电池作为氧化-还原电对的活性物质分别溶解于装在两个大储液罐中的溶液里，各用一个泵使溶液流经液流电池堆中高选择性离子交换膜的两侧，在其多孔炭毡电极上发生还原和氧化反应。电池堆通过双极板串联，结构类似于燃料电池。目前还发展有在一个或两个电极上发生金属离子(及非金属离子)溶解/沉积反应的液流电池。 由于液流电池的储能容量由储存槽中的电解液容积决定，而输出功率取决于电池的反应面积，通过调整电池堆中单电池的串连数量和. - . 可修编. 电极面积，能够满足额定放电功率要求。两者可以独立设计，因此系统设计的灵活性大，受设置场地限制小。液流电池中的电化学反应是在液相中完成，充放电过程仅仅改变电解质...
