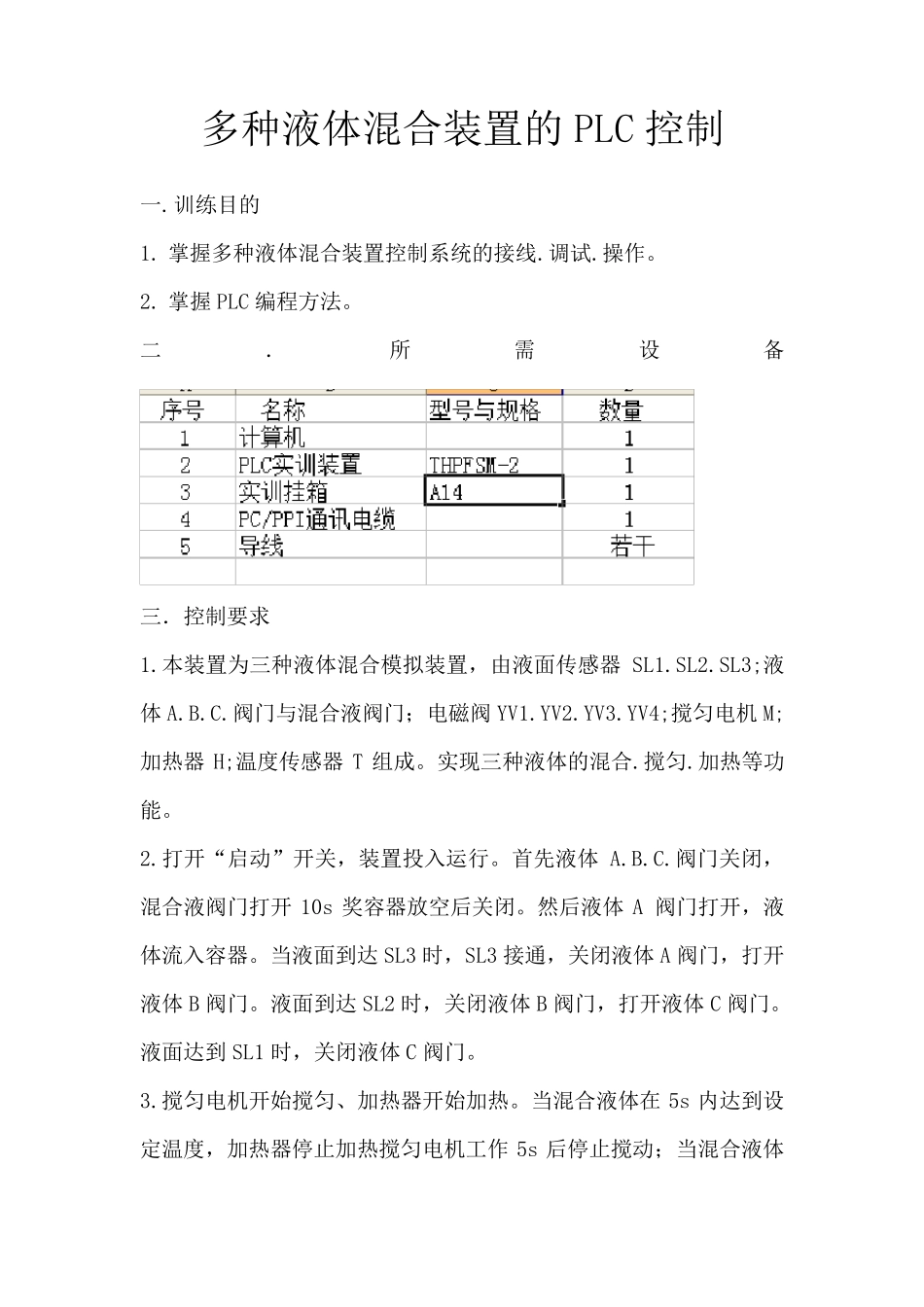

多种液体混合装置的PLC控制_第1页
1/12

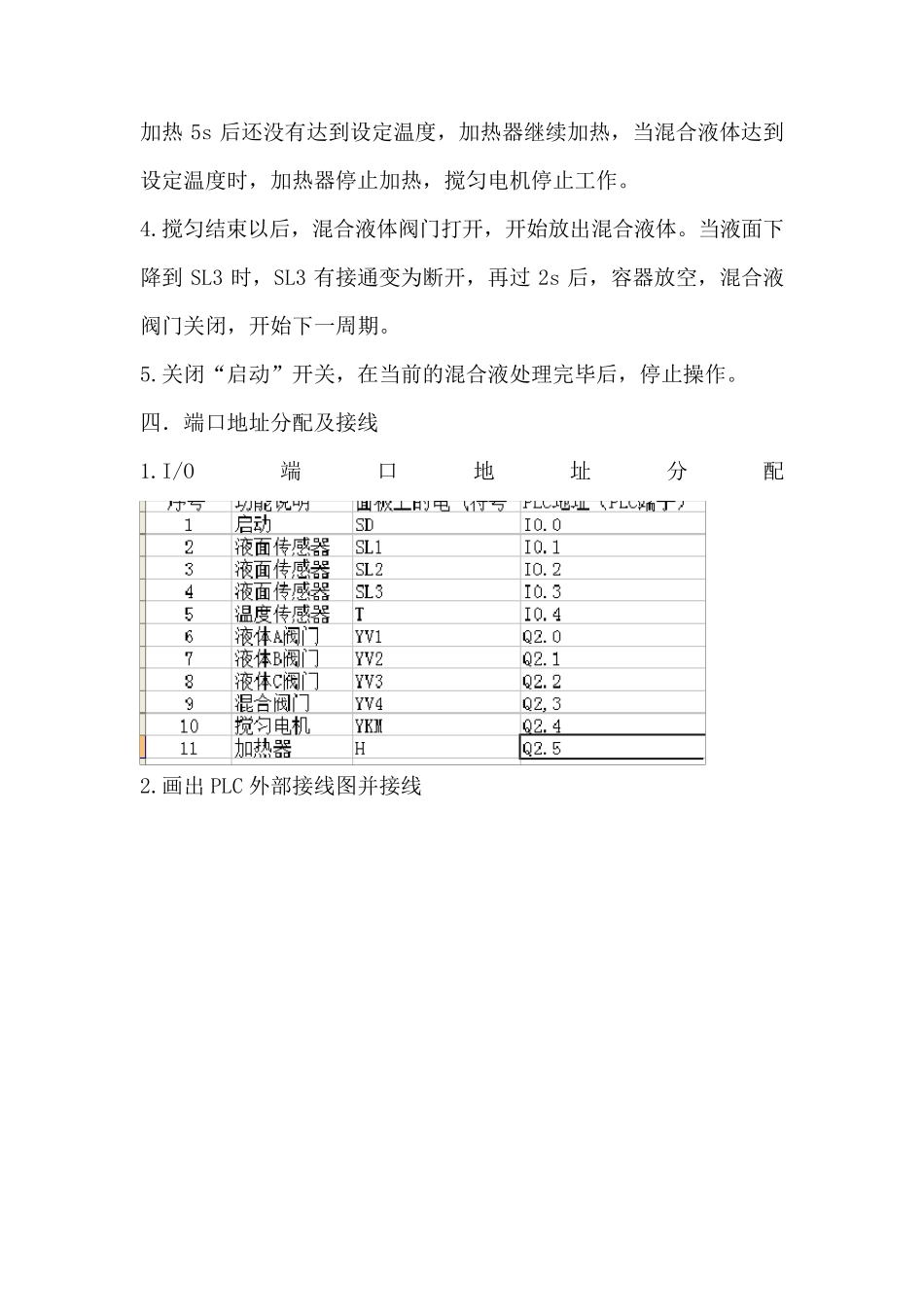

多种液体混合装置的PLC控制_第2页
2/12
多种液体混合装置的PLC控制_第3页
3/12
多种液体混合装置的PLC 控制 一. 训练目的 1. 掌握多种液体混合装置控制系统的接线.调试.操作。 2. 掌握PLC 编程方法。 二.所需设备 三.控制要求 1.本装置为三种液体混合模拟装置,由液面传感器SL1.SL2.SL3;液体A.B.C.阀门与混合液阀门;电磁阀YV1.YV2.YV3.YV4;搅匀电机M;加热器H;温度传感器T 组成。实现三种液体的混合.搅匀.加热等功能。 2.打开“启动”开关,装置投入运行。首先液体A.B.C.阀门关闭,混合液阀门打开10s 奖容器放空后关闭。然后液体A 阀门打开,液体流入容器。当液面到达 SL3 时,SL3 接通,关闭液体A 阀门,打开液体B 阀门。液面到达 SL2 时,关闭液体B 阀门,打开液体C 阀门。液面达到 SL1 时,关闭液体C 阀门。 3.搅匀电机开始搅匀、加热器开始加热。当混合液体在 5s 内达到设定温度,加热器停止加热搅匀电机工作5s 后停止搅动;当混合液体加热5s 后还没有达到设定温度,加热器继续加热,当混合液体达到设定温度时,加热器停止加热,搅匀电机停止工作。 4.搅匀结束以后,混合液体阀门打开,开始放出混合液体。当液面下降到SL3 时,SL3 有接通变为断开,再过2s 后,容器放空,混合液阀门关闭,开始下一周期。 5.关闭“启动”开关,在当前的混合液处理完毕后,停止操作。 四.端口地址分配及接线 1.I/O端口地址分配 2.画出PLC 外部接线图并接线 五.操作步骤 1.按照I/O 端口分配表或接线图完成PLC 与实训模块之间的接线,认真检查,确保正确无误。 2.编写控制程序,然后进行编译,有错误时根据提示信息修改,直至无误,用PC/PPI 通讯编程电缆连接计算机串口与PLC 通讯口,打开PLC 主机电源开关,下载程序至PLC 中,下载完毕后奖PLC 的“RUN/STOP”开关拨至“RUN”状态。 3.打开“启动”开关,SL1.SL2.SL3.拨至OFF,观察液体混合阀门YV1.YV2.YV3.YV4.的工作状态。 4.等待 10s 后,观察液体混合阀门 YV1.YV2.YV3.YV4 的工作状态有何变化,依次将 SL1.SL2.SL3.液面传感器扳至ON,观察系统各阀门.搅匀电机YKM 及加热器 H 的工作状态。 5.将测温传感器的开关打到 ON,观察系统各阀门.搅匀电机YKM 及加热器 H 的工作状态。 6 关闭“启动”开关,系统停止工作。 六.编制程序 (1)画出功能图 (2)编写梯形图并调试 实训总结 经过这两周的实训,让我更加了解了PLC 的的梯形图 指令表 外部接线图有了更好的了解 也让我更加了解了关于PLC 的设计原理 ...
