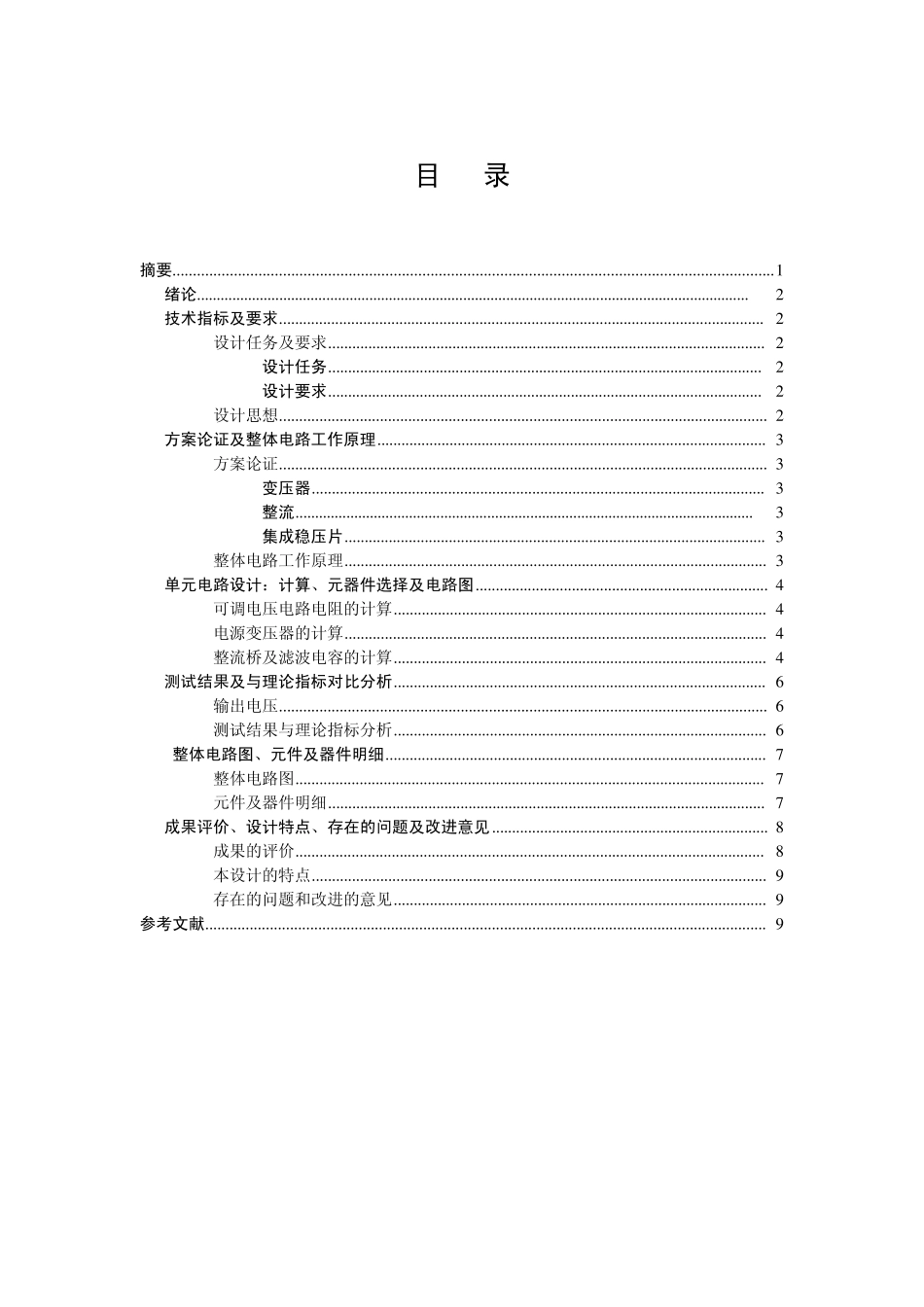

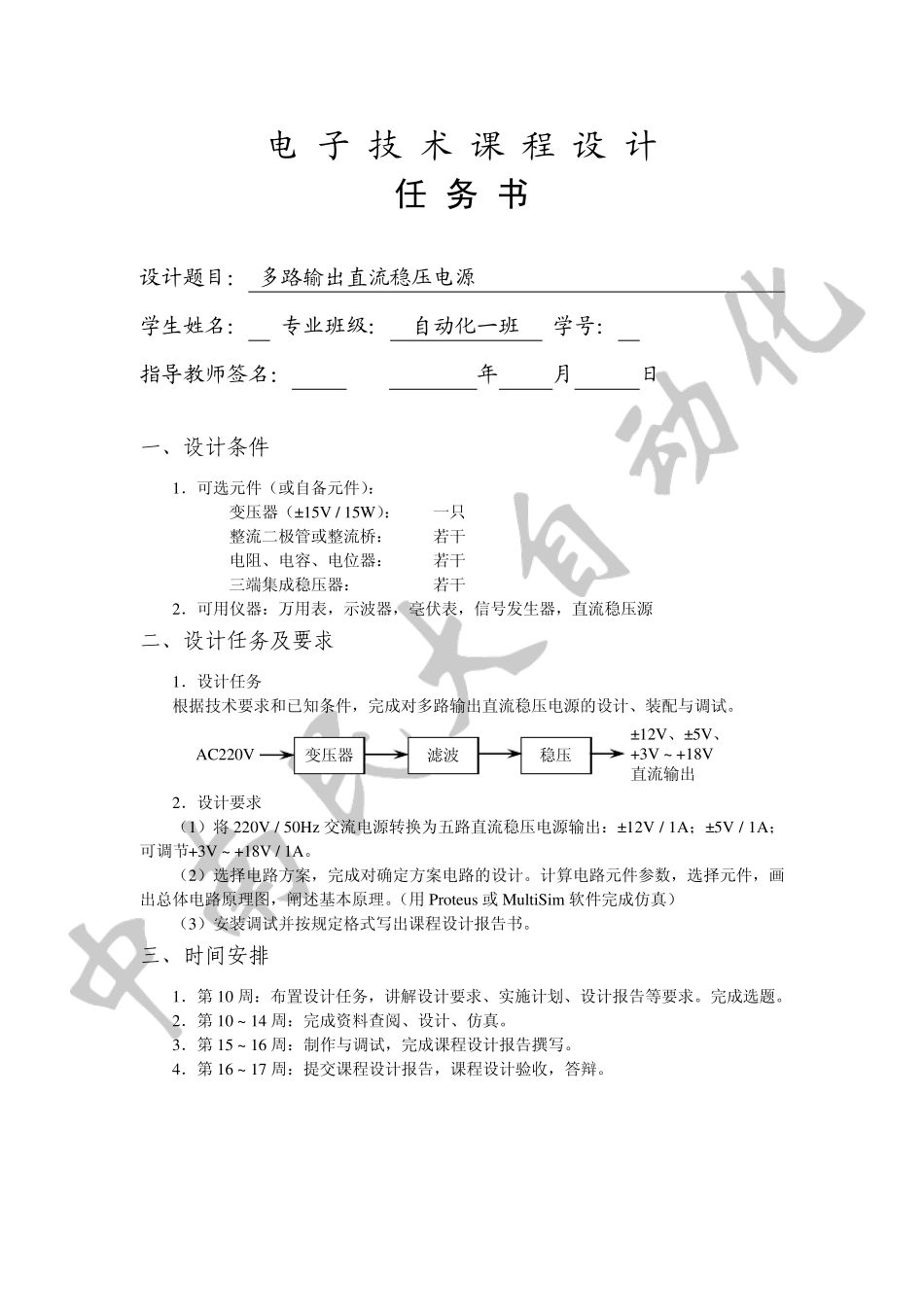

中南民族大学 课 程 设 计 题 目 多路输出直流稳压电源 学 院 计算机科学学院 专 业 自动化 班 级 一班 姓 名 指导教师 2 0 1 0 年 6 月 2 0 日 电 子 技 术 课 程 设 计 任 务 书 设计题目： 多路输出直流稳压电源 学生姓名： 专业班级： 自动化一班 学号： 指导教师签名： 2010 年 6 月 20 日 一、设计条件 1．可选元件（或自备元件）： 变压器（±15V / 15W）： 一只 整流二极管或整流桥： 若干 电阻、电容、电位器： 若干 三端集成稳压器： 若干 2．可用仪器：万用表，示波器，毫伏表，信号发生器，直流稳压源 二、设计任务及要求 1．设计任务 根据技术要求和已知条件，完成对多路输出直流稳压电源的设计、装配与调试。 2．设计要求 （1）将 220V / 50Hz 交流电源转换为五路直流稳压电源输出：±12V / 1A；±5V / 1A；可调节+3V ~ +18V / 1A。 （2）选择电路方案，完成对确定方案电路的设计。计算电路元件参数，选择元件，画出总体电路原理图，阐述基本原理。（用 Proteus 或MultiSim 软件完成仿真） （3）安装调试并按规定格式写出课程设计报告书。 三、时间安排 1．第 10 周：布置设计任务，讲解设计要求、实施计划、设计报告等要求。完成选题。 2．第 10 ~ 14 周：完成资料查阅、设计、仿真。 3．第 15 ~ 16 周：制作与调试，完成课程设计报告撰写。 4．第 16 ~ 17 周：提交课程设计报告，课程设计验收，答辩。 变压器 滤波 稳压 AC220V ±12V、±5V、 +3V ~ +18V 直流输出 目 录 摘要................................................................................................................................................... 1 1 绪论 ............................................................................................................................................. 2 2 技术指标及要求 ......................................................................................................................... 2 2.1 设计任务及要求 ............................................................................................................. 2 2.1.1 设计任务 ............................................................................
