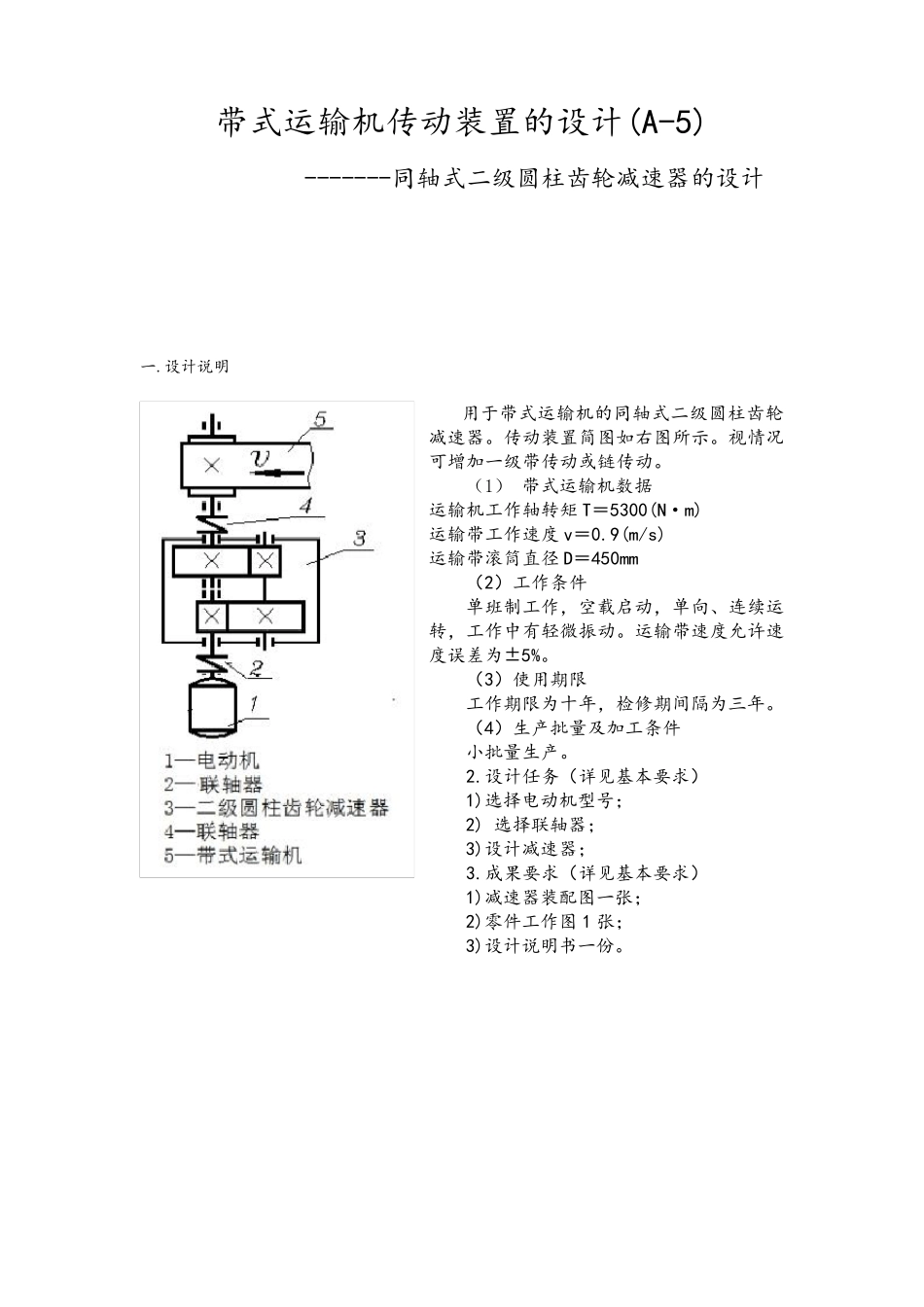

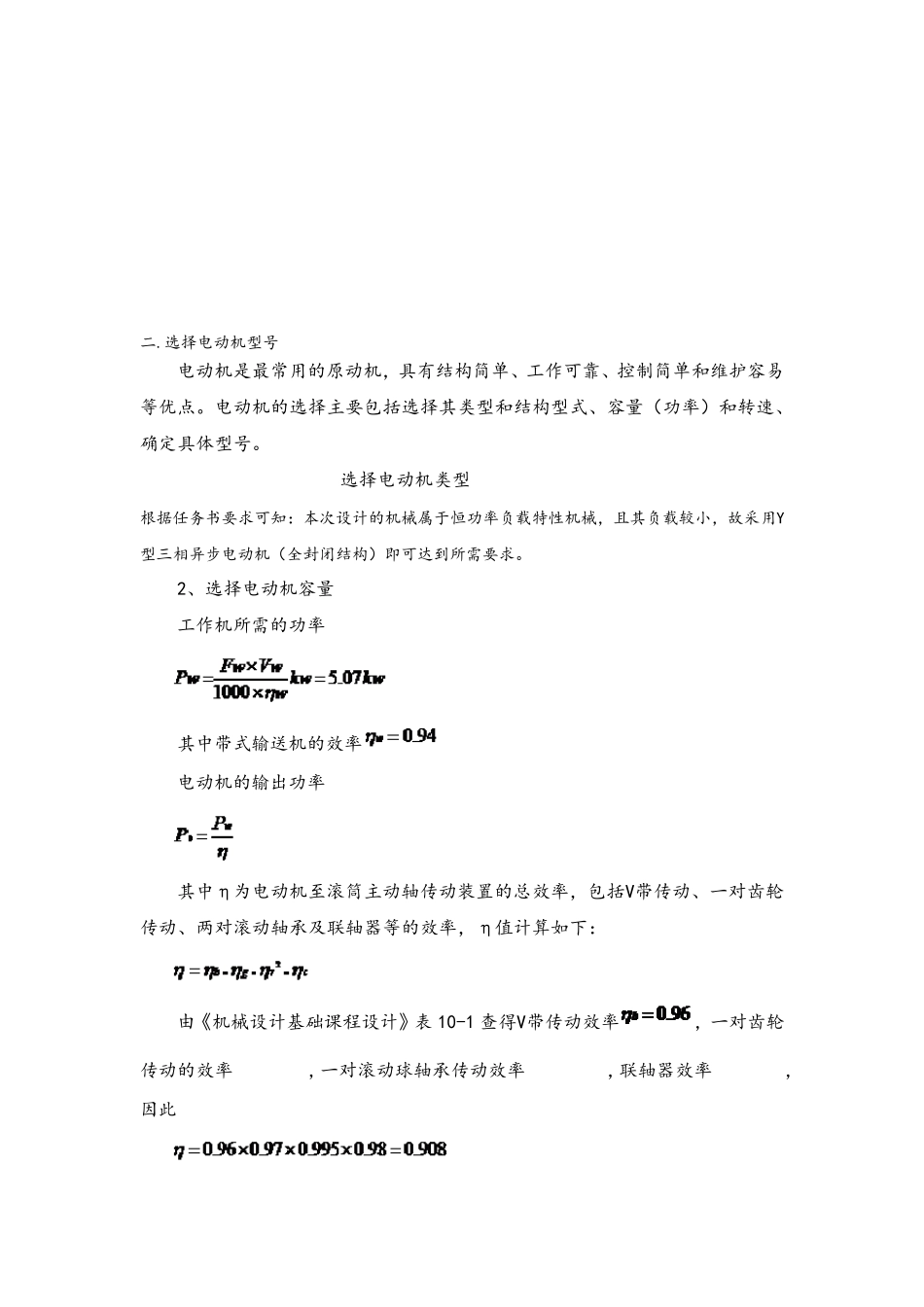

机械设计基础课程设计说明书 设计题目： 带式运输机传动装置的设计 姓 名： 专 业： 材料成型及控制工程 学 号： 指导教师： 带式运输机传动装置的设计(A-5) -------同轴式二级圆柱齿轮减速器的设计 一.设计说明 用于带式运输机的同轴式二级圆柱齿轮减速器。传动装置简图如右图所示。视情况可增加一级带传动或链传动。 （1） 带式运输机数据 运输机工作轴转矩T＝5300(N·m) 运输带工作速度v＝0.9(m/s) 运输带滚筒直径D＝450mm （2）工作条件 单班制工作，空载启动，单向、连续运转，工作中有轻微振动。运输带速度允许速度误差为±5%。 （3）使用期限 工作期限为十年，检修期间隔为三年。 （4）生产批量及加工条件 小批量生产。 2.设计任务（详见基本要求） 1)选择电动机型号； 2) 选择联轴器； 3)设计减速器； 3.成果要求（详见基本要求） 1)减速器装配图一张； 2)零件工作图1 张； 3)设计说明书一份。 二.选择电动机型号 电动机是最常用的原动机，具有结构简单、工作可靠、控制简单和维护容易等优点。电动机的选择主要包括选择其类型和结构型式、容量（功率）和转速、确定具体型号。 选择电动机类型 根据任务书要求可知：本次设计的机械属于恒功率负载特性机械，且其负载较小，故采用Y型三相异步电动机（全封闭结构）即可达到所需要求。 2、选择电动机容量 工作机所需的功率 其中带式输送机的效率 电动机的输出功率 其中η为电动机至滚筒主动轴传动装置的总效率，包括V带传动、一对齿轮传动、两对滚动轴承及联轴器等的效率，η值计算如下： 由《机械设计基础课程设计》表 10-1 查得V带传动效率，一对齿轮传动的效率，一对滚动球轴承传动效率，联轴器效率，因此 所以 根据选取电动机的额定功率使，并由《机械设计基础课程设计》表10-110 查得电动机的额定功率为 确定电动机转速： 滚筒转速为： 取V 带传动的传动比范围为： 取单级齿轮传动的传动比范围为： 则可得合理总传动比的范围为： 故电动机转速可选的范围为： 在这个范围内的电动机的同步转速有和两种，综合考虑电动机和传动装置的情况再确定最后的转速，为降低电动机的重量和成本，可选择同步转速为。根据同步转速查《机械设计基础课程设计》表10-110确定电动机型号为，其满载转速。此外，电动机的中心高、外形尺寸、轴伸尺寸等均可查表得出。 三.选择联轴器，设计减速器 总传动比的计算与分配 电动机确定后面，根据电动机的...
