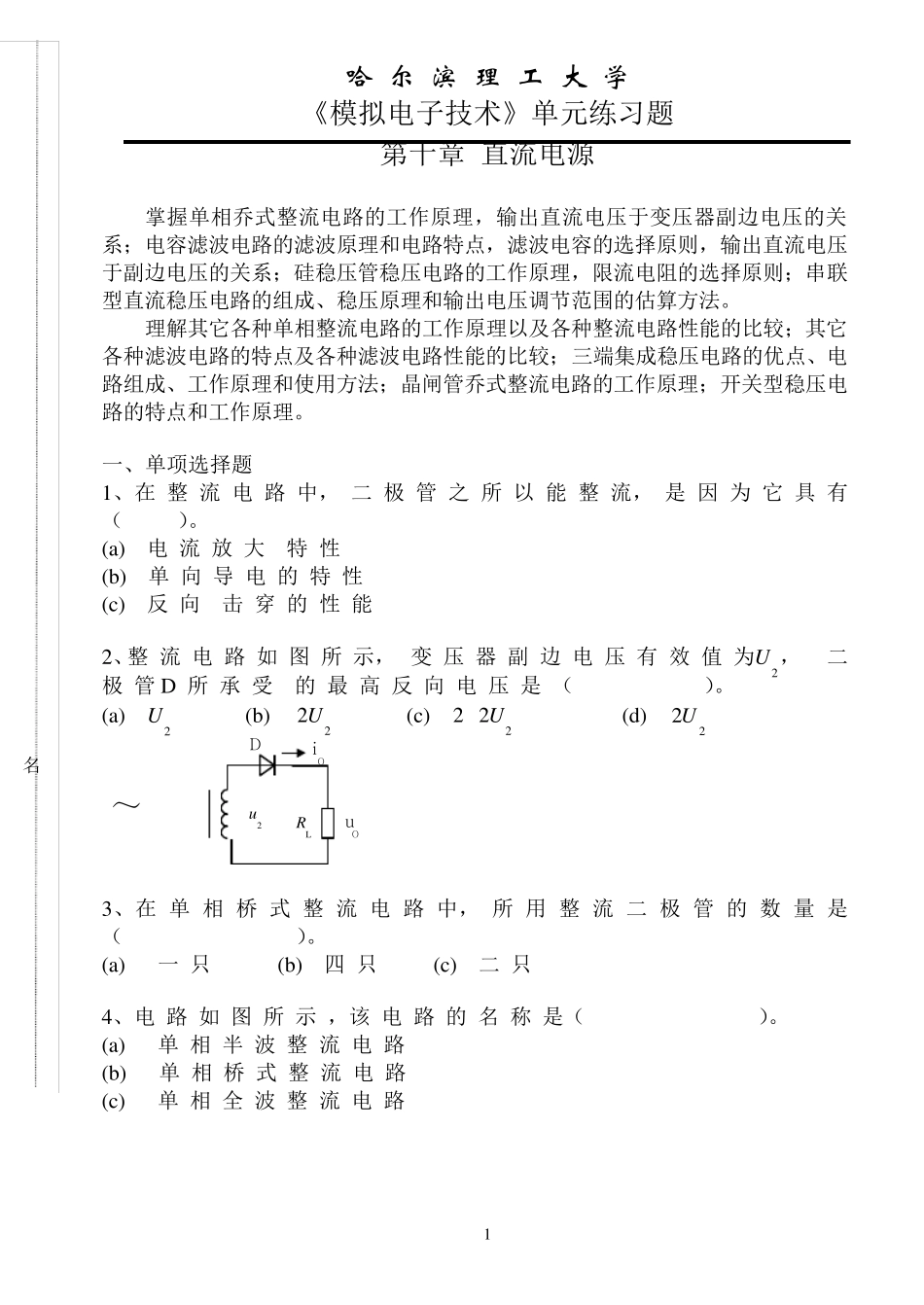

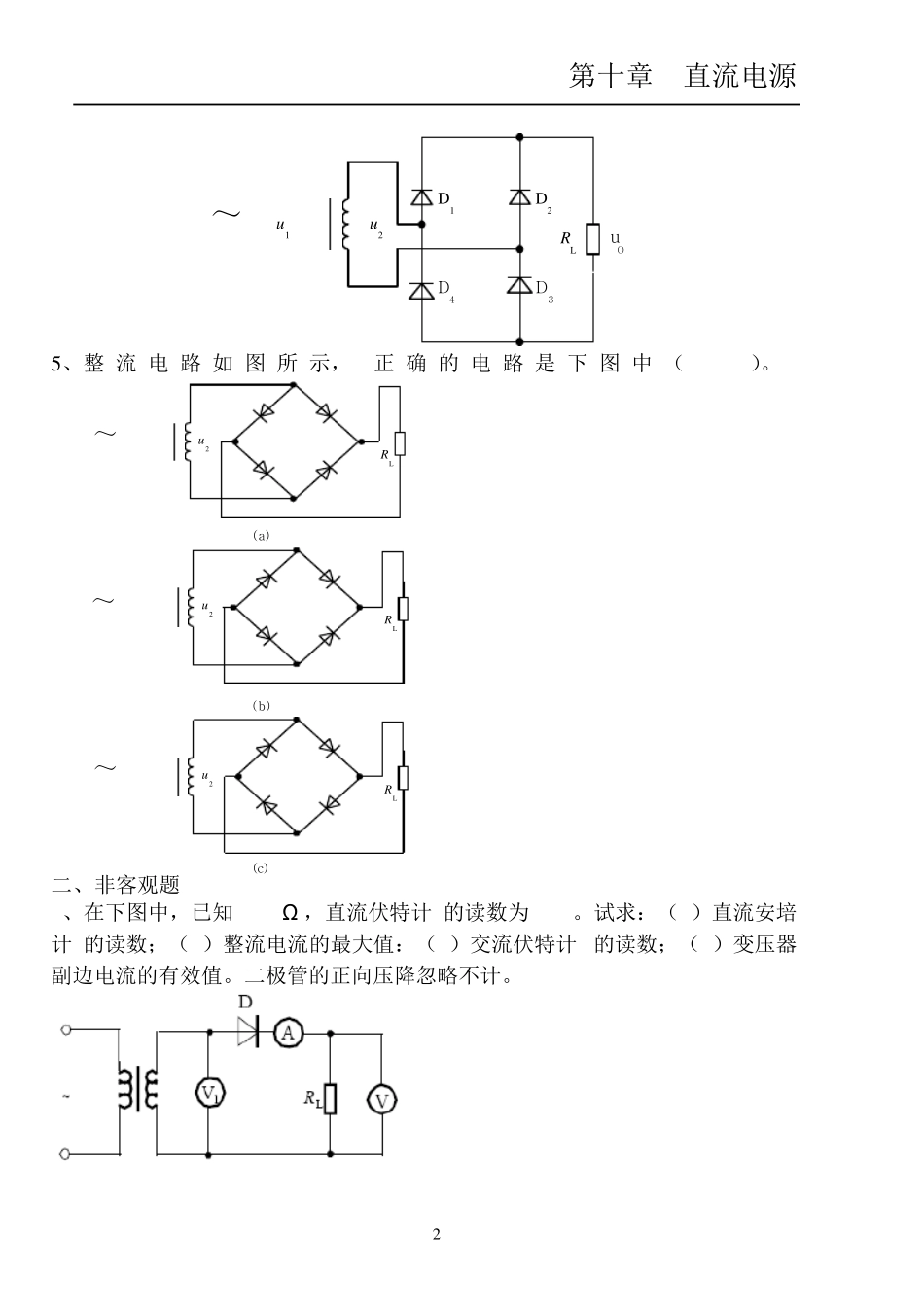

哈 尔 滨 理 工 大 学 《模拟电子技术》单元练习题 1 第十章 直流电源 掌握单相乔式整流电路的工作原理，输出直流电压于变压器副边电压的关系；电容滤波电路的滤波原理和电路特点，滤波电容的选择原则，输出直流电压于副边电压的关系；硅稳压管稳压电路的工作原理，限流电阻的选择原则；串联型直流稳压电路的组成、稳压原理和输出电压调节范围的估算方法。 理解其它各种单相整流电路的工作原理以及各种整流电路性能的比较；其它各种滤波电路的特点及各种滤波电路性能的比较；三端集成稳压电路的优点、电路组成、工作原理和使用方法；晶闸管乔式整流电路的工作原理；开关型稳压电路的特点和工作原理。 一、单项选择题 1、在 整 流 电 路 中， 二 极 管 之 所 以 能 整 流， 是 因 为 它 具 有（ ）。 (a) 电 流 放 大 特 性 (b) 单 向 导 电 的 特 性 (c) 反 向 击 穿 的 性 能 2、整 流 电 路 如 图 所 示， 变 压 器 副 边 电 压 有 效 值 为U2， 二 极 管D 所 承 受 的 最 高 反 向 电 压 是 （ ）。 (a) U2 (b) 22U (c) 2 22U (d) 22U ～u2RLDiOuO+-+- 3、在 单 相 桥 式 整 流 电 路 中， 所 用 整 流 二 极 管 的 数 量 是（ ）。 (a) 一 只 (b) 四 只 (c) 二 只 4、电 路 如 图 所 示 ，该 电 路 的 名 称 是（ ）。 (a) 单 相 半 波 整 流 电 路 (b) 单 相 桥 式 整 流 电 路 (c) 单 相 全 波 整 流 电 路 班级： 学号： 姓名： 第十章 直流电源 2 ～u2u1RLD1D4D2D3uO+-+-+- 5、整 流 电 路 如 图 所 示， 正 确 的 电 路 是 下 图 中 （ ）。 u2RLu2RL～ u2RL～～( )b(c)( )a+-+-+- 二、非客观题 1、在下图中，已知RL=80Ω ，直流伏特计V的读数为110V。试求：（1）直流安培计A的读数；（2）整流电流的最大值：（3）交流伏特计V1的读数；（4）变压器副边电流的有效值。二极管的正向压降忽略不计。 哈 尔 滨 理 工 大 学 《模拟电子技术》单元练习题 3 2、桥式全波整流电路如图所示。若电路中二极管出现下述各种情况,将会出现什么问题? （1）D1因虚焊而开路; （2）D2误接造成短路; （3）D3极性接反; （4）D1 、D2极性都接反; （5）D1开路，D2短路。 3、 桥式整流电路如图所示。分析电路，试说明： ...
