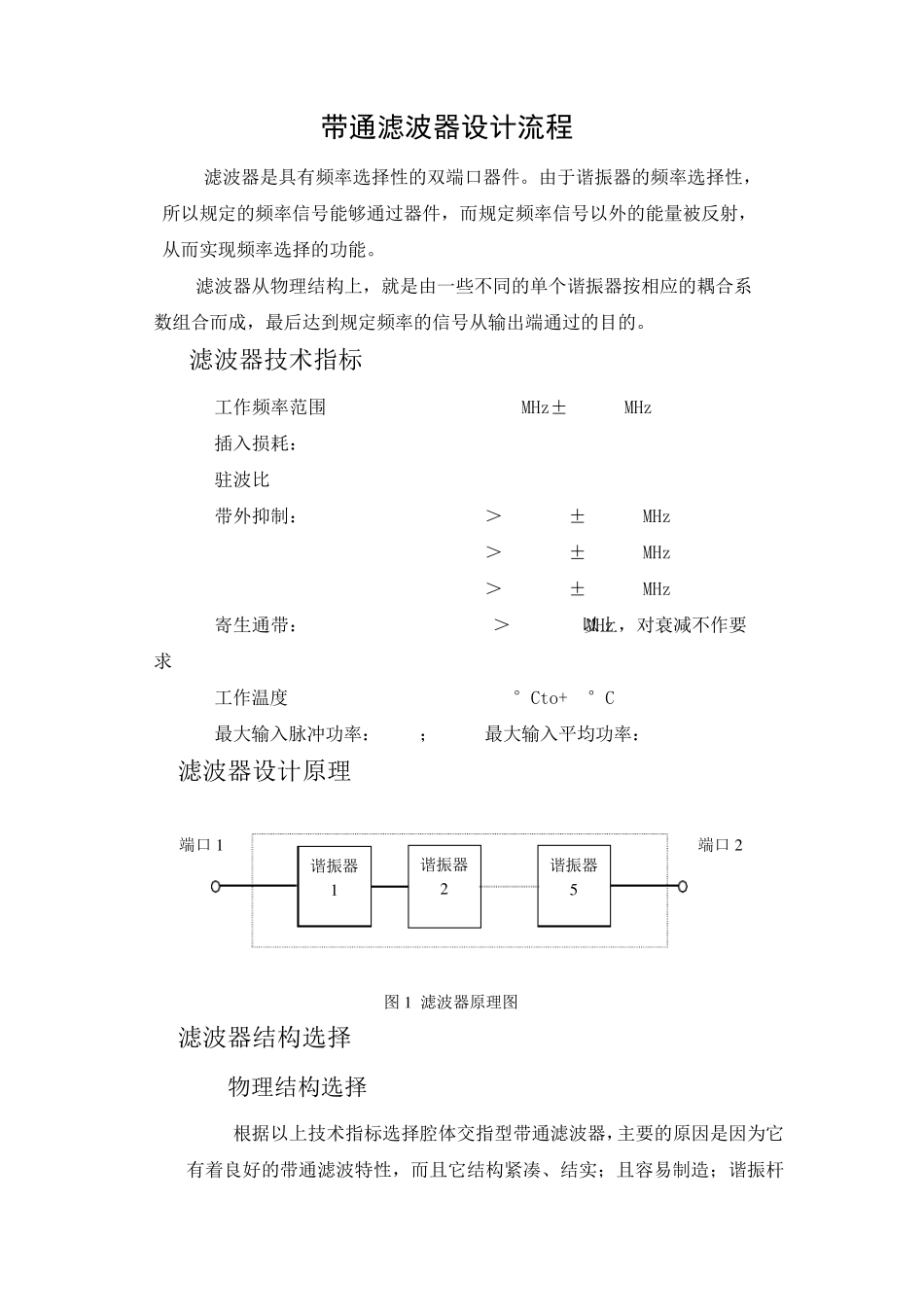

带通滤波器设计流程 滤波器是具有频率选择性的双端口器件。由于谐振器的频率选择性，所以规定的频率信号能够通过器件，而规定频率信号以外的能量被反射，从而实现频率选择的功能。 滤波器从物理结构上，就是由一些不同的单个谐振器按相应的耦合系数组合而成，最后达到规定频率的信号从输出端通过的目的。 1. 滤波器技术指标 1.1工作频率范围: 1060MHz±100MHz 1.2插入损耗： 0.5dB max 1.3驻波比: 1.2 max 1.4带外抑制： ＞20dB@f0±200MHz ＞35dB@f0±300MHz ＞60dB@f0±500MHz 1.5寄生通带： f＞3500MHz以上，对衰减不作要求 1.6工作温度: -55°Cto+85°C 1.7最大输入脉冲功率：400W； 最大输入平均功率：20W 2.滤波器设计原理 图 1 滤波器原理图 3.滤波器结构选择 3.1物理结构选择 根据以上技术指标选择腔体交指型带通滤波器，主要的原因是因为它有着良好的带通滤波特性，而且它结构紧凑、结实；且容易制造；谐振杆 端口1 端口2 谐振器1 谐振器2 谐振器5 的长度近似约为λ /４（波长）0，故第二通带在３倍 fo上，其间不会有寄生响应。它用较粗谐振杆作自行支撑而不用介质，谐振杆做成圆杆，还可用集总电容加载的方法来减小体积和增加电场强度，而且它适用于各种带宽和各种精度的设计。 3.2电路结构的选择 根据以上技术指标选择交指点接触形式，主要的原因是它的谐振杆的一端是开路，一端是短路（即和接地板接连在一起），长约λ /４0，载ＴＥＭ(电磁波)模，杆１到杆 n都用作谐振器，同时杆１和杆 n也起着阻抗变换作用。 4.电路仿真设计 如图2 模型选择。采用 An soft公司的 Serenade设计，根据具体的技术指标、体积要求和功率容量的考虑，此滤波器采用腔体交指滤波器类型,使用切比雪夫原型来设计，用圆杆结构的物理方式来实现。 图2模型选择 如图3滤波器综合指标选择。根据具体的技术指标，填入相对应的框里，根据软件与实际的误差，0.2dB带宽放至25‰。电长度计算公式：1Hz＝λ /4＝90°、λ ＝3x108 1GHz=75mm=90o 图3滤波器综合指标 如图4矩形系数选择。选取技术指标中要求最高的一个带外抑制点，必须保证留够 8dB的余量。 图4矩形系数选择 如图5比例因子选择。选定比例因的原则是：一是使各谐振器的阻抗水平适当，间隙适中，二是使谐振器的Q值最佳，一般选特性阻抗为73欧左右时Q值最高，其次在规定的体积范围内，尽量把体积宽度加大，以提高腔体的Q值，从而减小其插入损耗；在宽...
