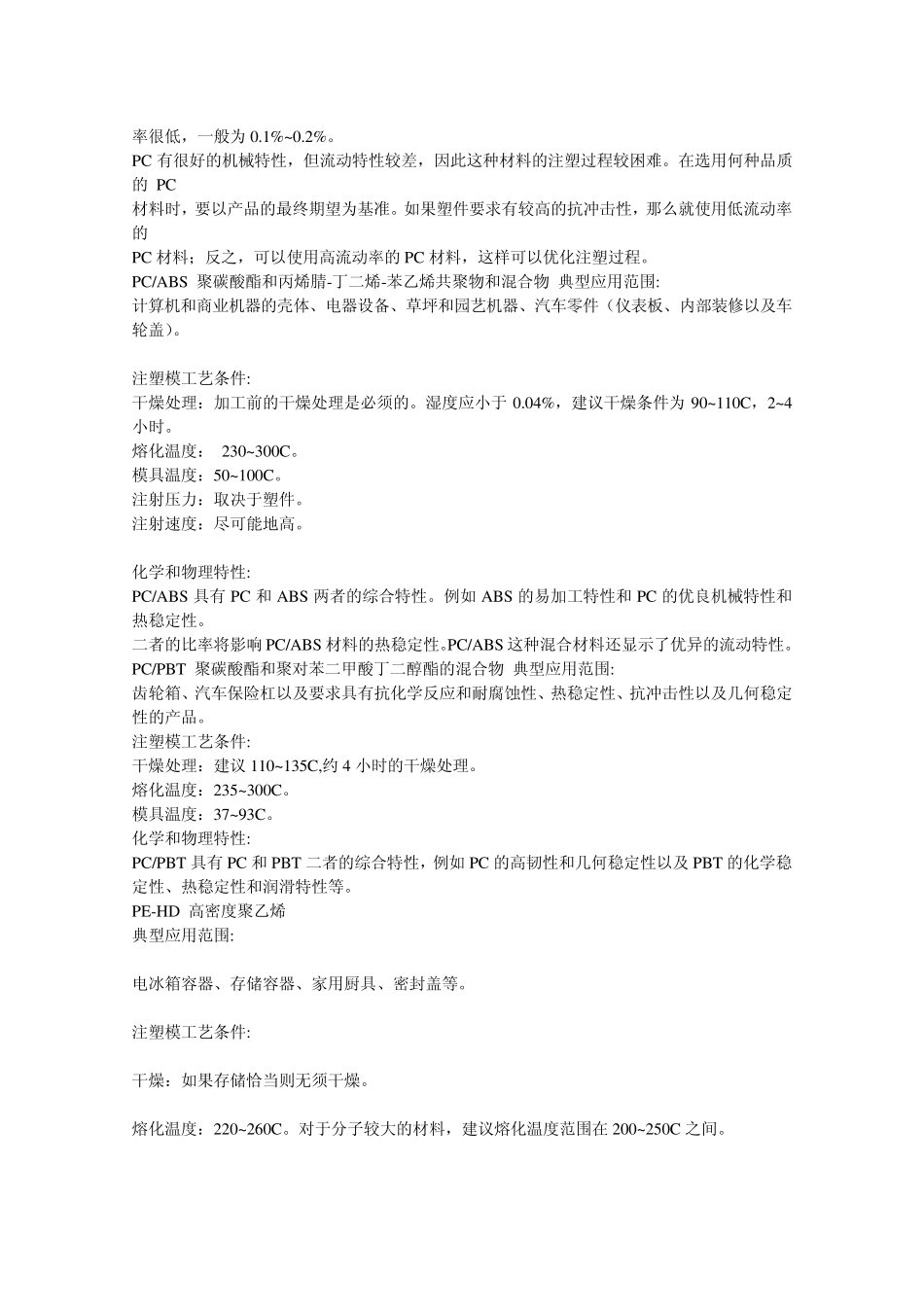

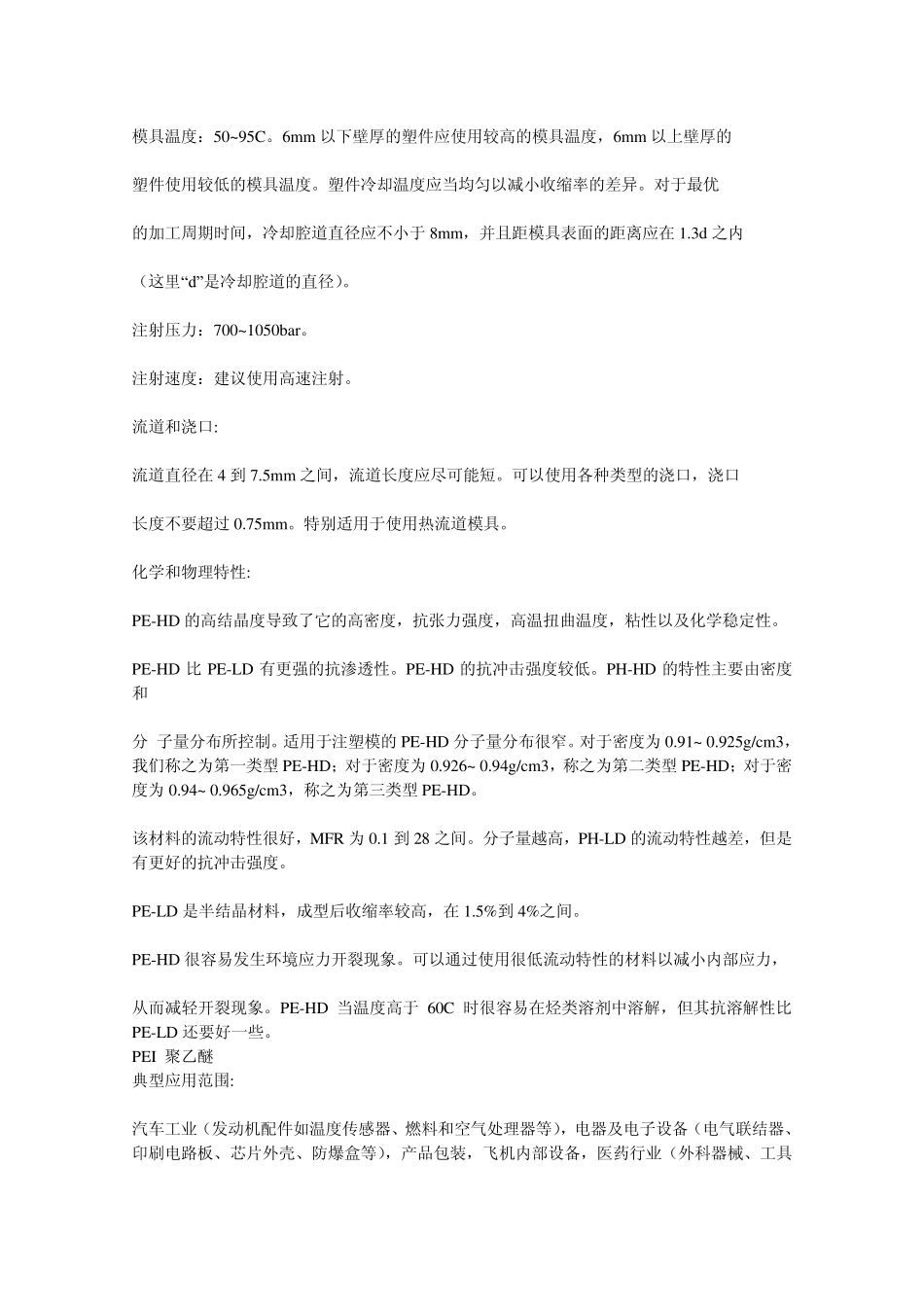

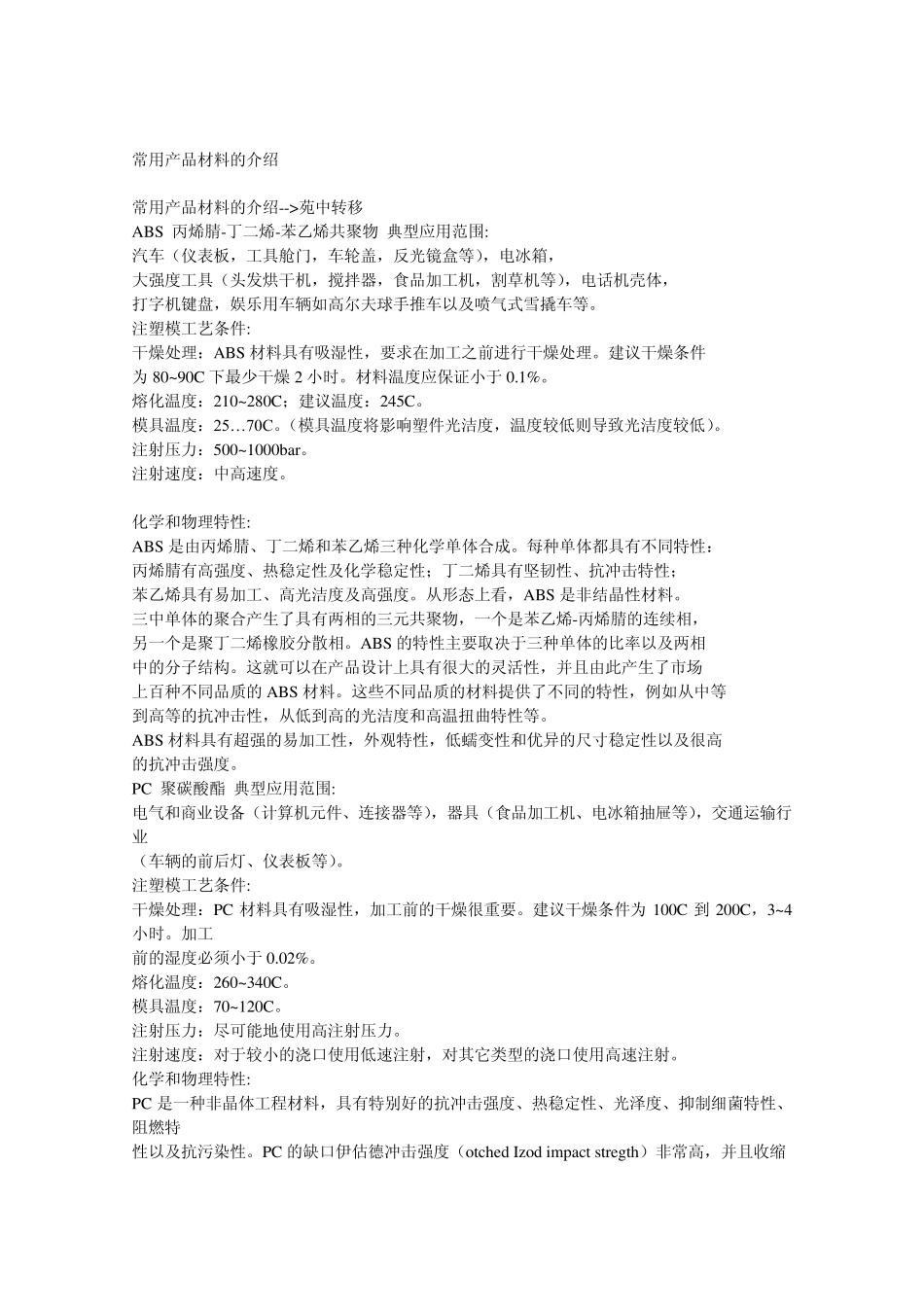

常用产品材料的介绍 常用产品材料的介绍-->苑中转移 ABS 丙烯腈-丁二烯-苯乙烯共聚物 典型应用范围: 汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱， 大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体， 打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。 注塑模工艺条件: 干燥处理：ABS 材料具有吸湿性，要求在加工之前进行干燥处理。建议干燥条件 为 80~90C 下最少干燥 2 小时。材料温度应保证小于 0.1%。 熔化温度：210~280C；建议温度：245C。 模具温度：25… 70C。（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。 注射压力：500~1000bar。 注射速度：中高速度。 化学和物理特性: ABS 是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。每种单体都具有不同特性： 丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性； 苯乙烯具有易加工、高光洁度及高强度。从形态上看，ABS 是非结晶性材料。 三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相， 另一个是聚丁二烯橡胶分散相。ABS 的特性主要取决于三种单体的比率以及两相 中的分子结构。这就可以在产品设计上具有很大的灵活性，并且由此产生了市场 上百种不同品质的 ABS 材料。这些不同品质的材料提供了不同的特性，例如从中等 到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。 ABS 材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高 的抗冲击强度。 PC 聚碳酸酯 典型应用范围: 电气和商业设备（计算机元件、连接器等），器具（食品加工机、电冰箱抽屉等），交通运输行业 （车辆的前后灯、仪表板等）。 注塑模工艺条件: 干燥处理：PC 材料具有吸湿性，加工前的干燥很重要。建议干燥条件为 100C 到 200C，3~4小时。加工 前的湿度必须小于 0.02%。 熔化温度：260~340C。 模具温度：70~120C。 注射压力：尽可能地使用高注射压力。 注射速度：对于较小的浇口使用低速注射，对其它类型的浇口使用高速注射。 化学和物理特性: PC 是一种非晶体工程材料，具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特 性以及抗污染性。PC 的缺口伊估德冲击强度（otched Izod impact stregth）非常高，并且收缩 率很低，一般为0.1%~0.2%。 PC 有很好的机械特性，但流动特性较差，因此这种材料的注塑过程较...
