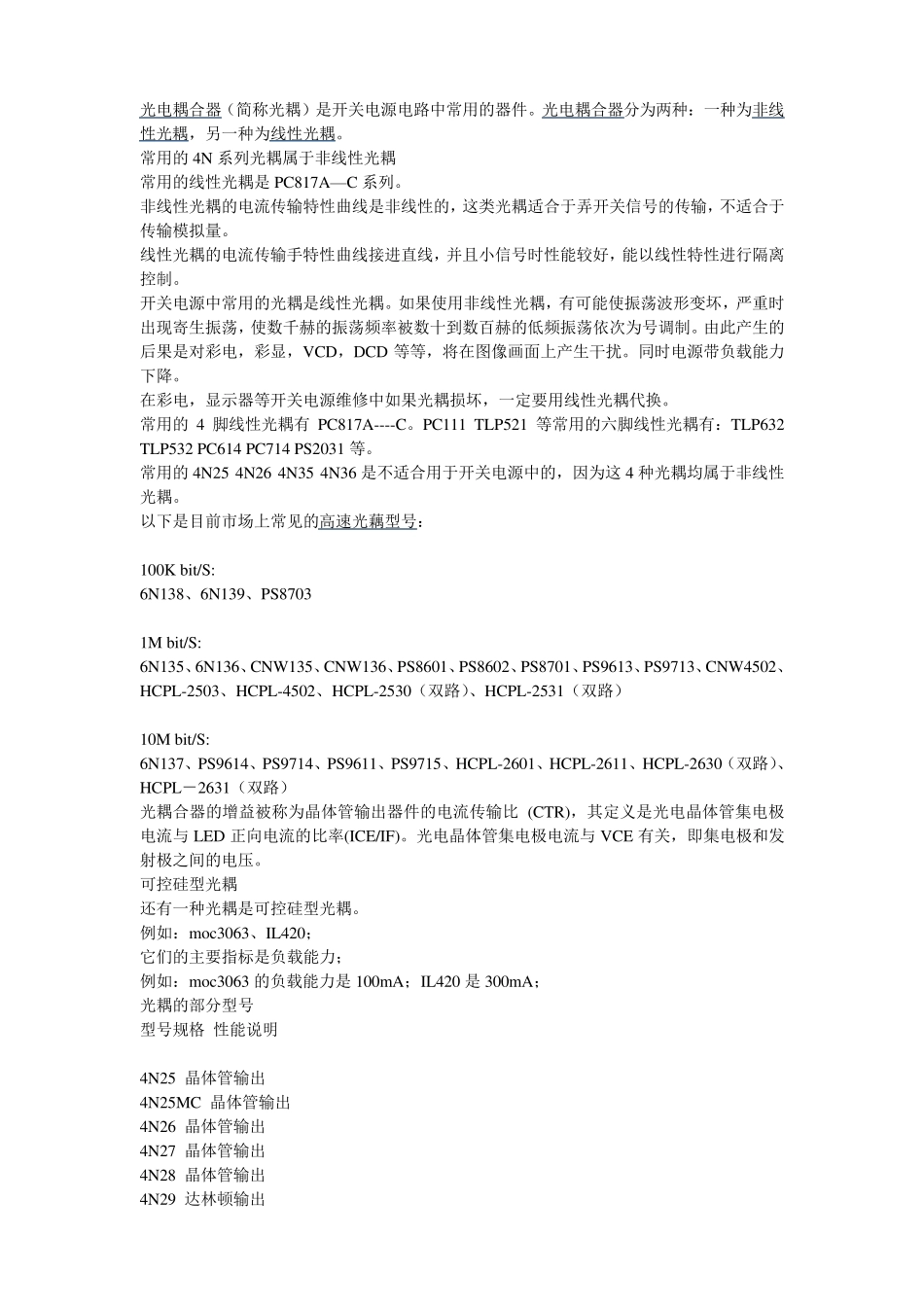

常用光耦总结_第1页
1/41

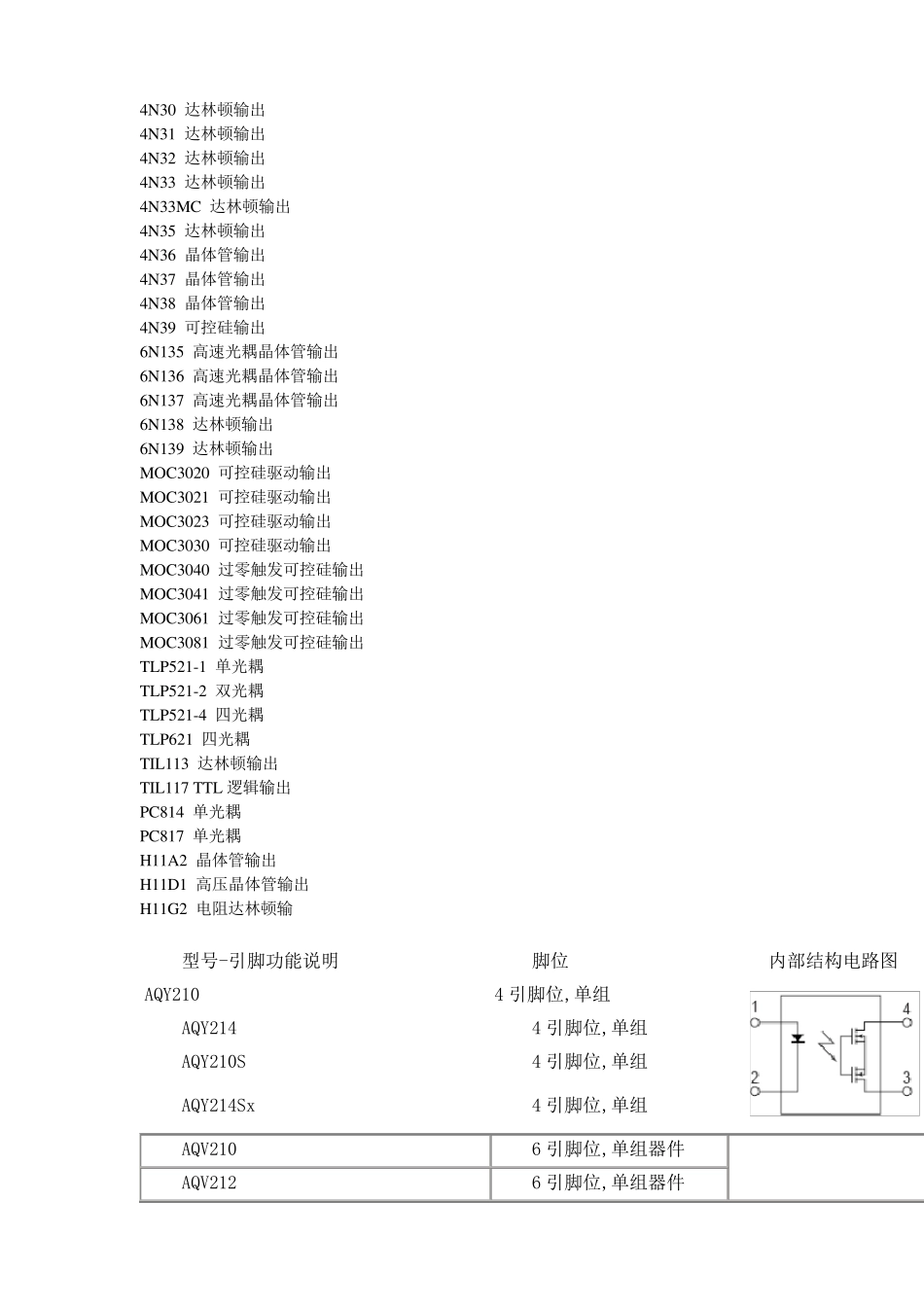

常用光耦总结_第2页
2/41

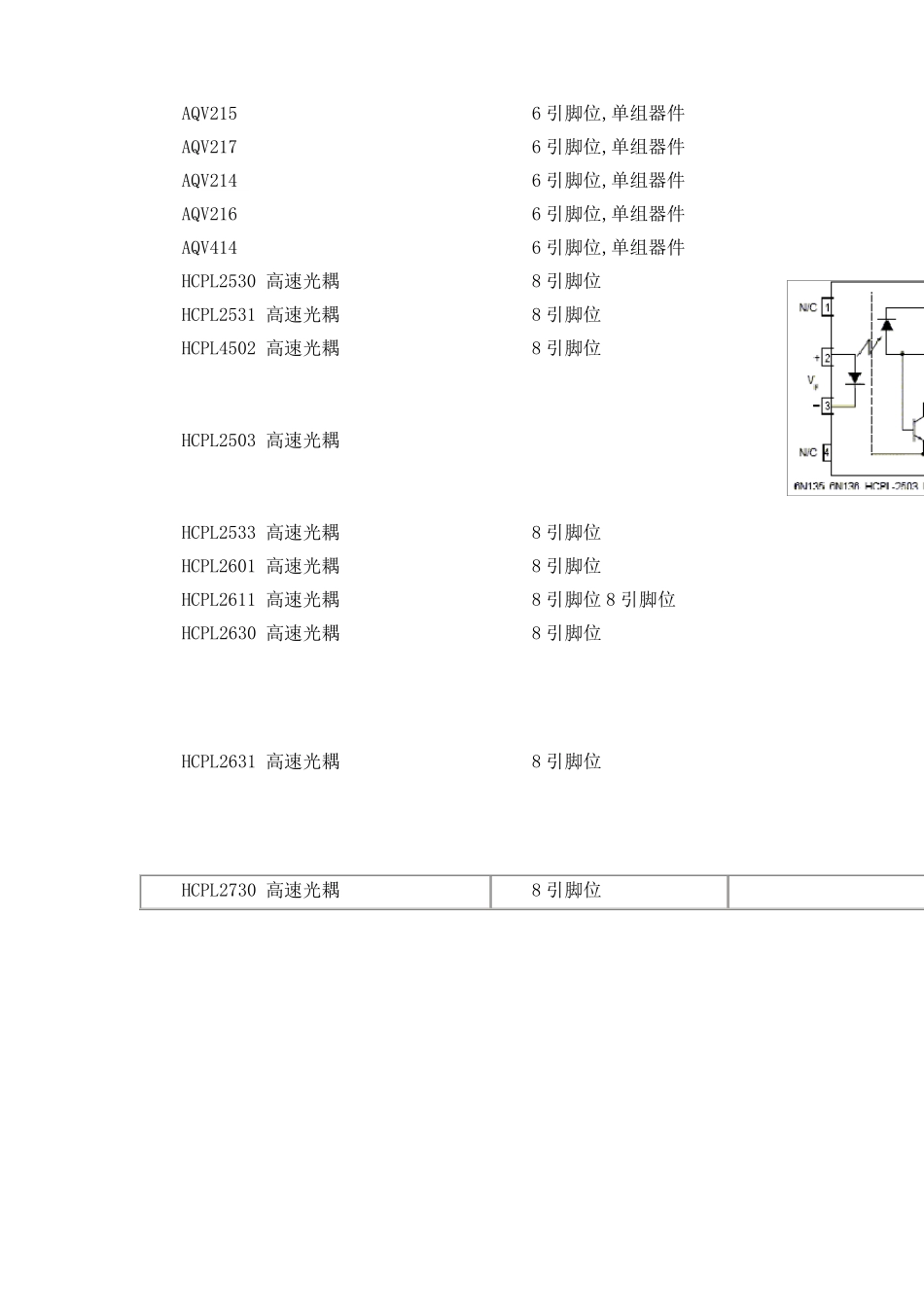

常用光耦总结_第3页
3/41
光电耦合器(简称光耦)是开关电源电路中常用的器件。光电耦合器分为两种:一种为非线性光耦,另一种为线性光耦。 常用的 4N 系列光耦属于非线性光耦 常用的线性光耦是 PC817A—C 系列。 非线性光耦的电流传输特性曲线是非线性的,这类光耦适合于弄开关信号的传输,不适合于传输模拟量。 线性光耦的电流传输手特性曲线接进直线,并且小信号时性能较好,能以线性特性进行隔离控制。 开关电源中常用的光耦是线性光耦。如果使用非线性光耦,有可能使振荡波形变坏,严重时出现寄生振荡,使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电,彩显,VCD,DCD 等等,将在图像画面上产生干扰。同时电源带负载能力下降。 在彩电,显示器等开关电源维修中如果光耦损坏,一定要用线性光耦代换。 常用的 4 脚线性光耦有 PC817A----C。PC111 TLP521 等常用的六脚线性光耦有:TLP632 TLP532 PC614 PC714 PS2031 等。 常用的 4N25 4N26 4N35 4N36 是不适合用于开关电源中的,因为这 4 种光耦均属于非线性光耦。 以下是目前市场上常见的高速光藕型号: 100K bit/S: 6N138、6N139、PS8703 1M bit/S: 6N135、6N136、CNW135、CNW136、PS8601、PS8602、PS8701、PS9613、PS9713、CNW4502、HCPL-2503、HCPL-4502、HCPL-2530(双路)、HCPL-2531(双路) 10M bit/S: 6N137、PS9614、PS9714、PS9611、PS9715、HCPL-2601、HCPL-2611、HCPL-2630(双路)、HCPL-2631(双路) 光耦合器的增益被称为晶体管输出器件的电流传输比 (CTR),其定义是光电晶体管集电极电流与 LED 正向电流的比率(ICE/IF)。光电晶体管集电极电流与 VCE 有关,即集电极和发射极之间的电压。 可控硅型光耦 还有一种光耦是可控硅型光耦。 例如:moc3063、IL420; 它们的主要指标是负载能力; 例如:moc3063 的负载能力是 100mA;IL420 是 300mA; 光耦的部分型号 型号规格 性能说明 4N25 晶体管输出 4N25MC 晶体管输出 4N26 晶体管输出 4N27 晶体管输出 4N28 晶体管输出 4N29 达林顿输出 4N30 达林顿输出 4N31 达林顿输出 4N32 达林顿输出 4N33 达林顿输出 4N33MC 达林顿输出 4N35 达林顿输出 4N36 晶体管输出 4N37 晶体管输出 4N38 晶体管输出 4N39 可控硅输出 6N135 高速光耦晶体管输出 6N136 高速光耦晶体管输出 6N137 高速光耦晶体管输出 6N138 达林顿输出 6N139...
