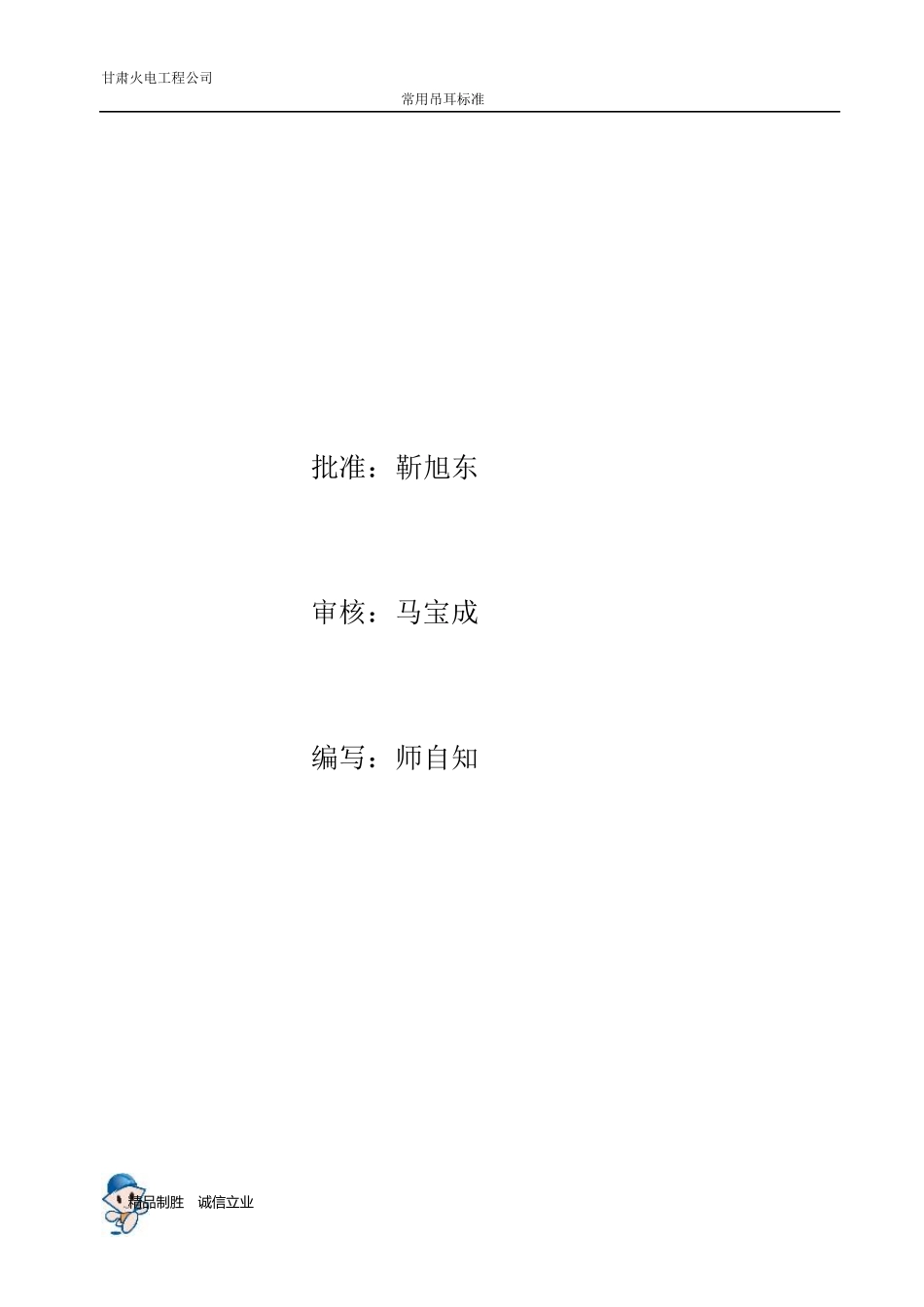

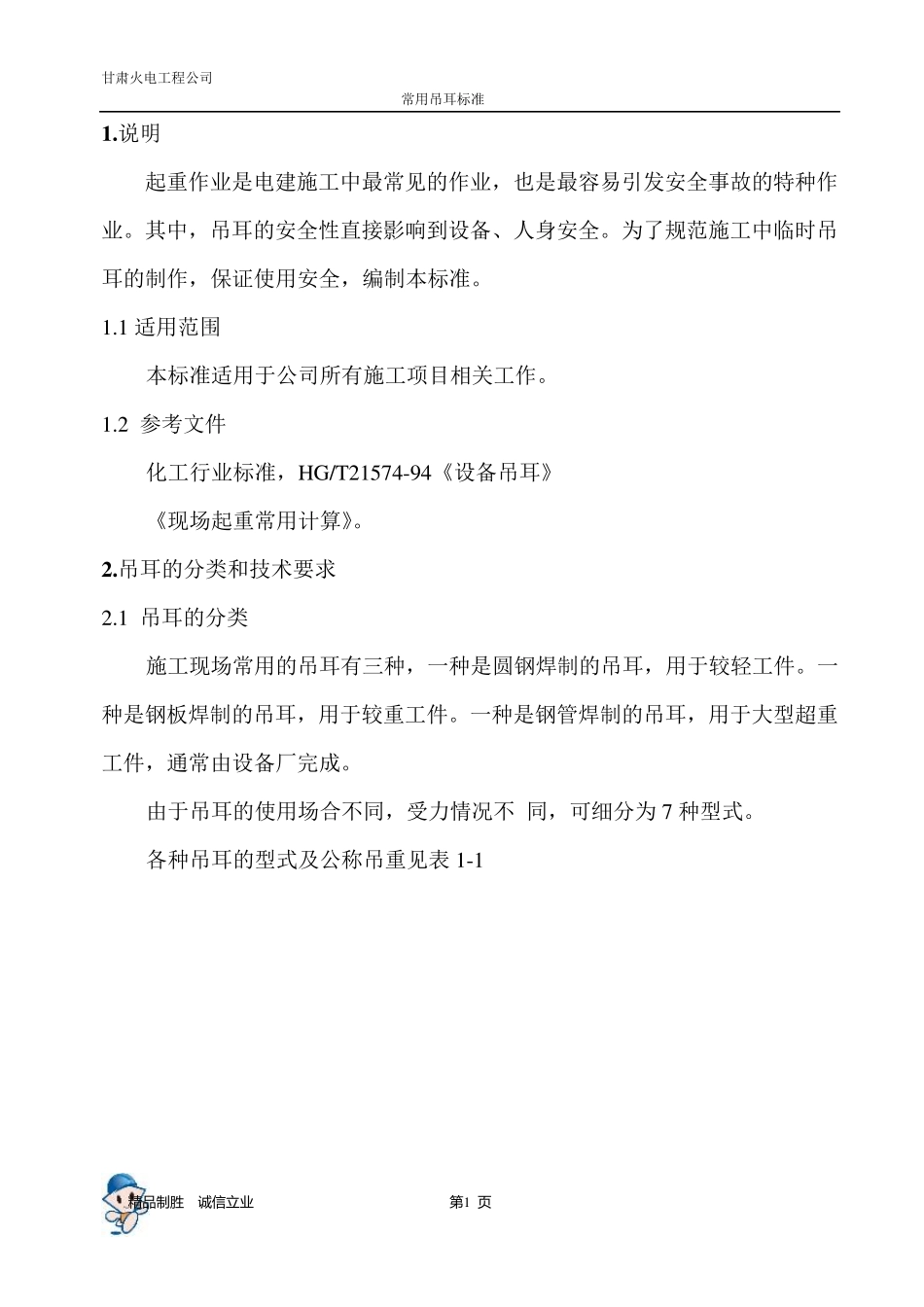

甘肃火电工程公司 常用吊耳标准 精 品 制 胜 诚 信 立 业 常 用 吊 耳 标 准 甘肃火电工程公司工程管理部 二○○五年十一月甘肃火电工程公司 常用吊耳标准 精 品 制 胜 诚 信 立 业 批准：靳旭东 审核：马宝成 编写：师自知 甘肃火电工程公司 常用吊耳标准 精 品 制 胜 诚 信 立 业 第1 页 1 .说明 起重作业是电建施工中最常见的作业，也是最容易引发安全事故的特种作业。其中，吊耳的安全性直接影响到设备、人身安全。为了规范施工中临时吊耳的制作，保证使用安全，编制本标准。 1.1 适用范围 本标准适用于公司所有施工项目相关工作。 1.2 参考文件 化工行业标准，HG/T21574-94《设备吊耳》 《现场起重常用计算》。 2 .吊耳的分类和技术要求 2.1 吊耳的分类 施工现场常用的吊耳有三种，一种是圆钢焊制的吊耳，用于较轻工件。一种是钢板焊制的吊耳，用于较重工件。一种是钢管焊制的吊耳，用于大型超重工件，通常由设备厂完成。 由于吊耳的使用场合不同，受力情况不 同，可细分为 7 种型式。 各种吊耳的型式及公称吊重见表 1-1 甘肃火电工程公司 常用吊耳标准 精 品 制 胜 诚 信 立 业 第2 页 各种吊耳的型式及公称吊重 表1-1 类型 形式 简图 公称吊重范围 适用场合 圆钢吊耳 B 5000 ㎏以下 锅炉护板、连接板等 A 1000 ㎏以下 小型工件 钢板吊耳 A 10000 ㎏以下 工件顶部垂直起吊 甘肃火电工程公司 常用吊耳标准 精 品 制 胜 诚 信 立 业 第3 页 吊耳的分类及公称吊重范围 续表1-1 类型 形式 简图 公称吊重范围 适用场合 钢板吊耳 B 10000 ㎏以下 大型、较大型工件，如预热器、省煤器、顶板等 C 10000 ㎏以下 大型、较大型工件，如预热器、省煤器、顶板等 D 10000 ㎏以下 大型、较大型工件，如预热器、省煤器、顶板等 轴式吊耳 A 25000 ㎏以下 大型工件，如汽轮机、发电机等。 甘肃火电工程公司 常用吊耳标准 精 品 制 胜 诚 信 立 业 第4 页 2 .2 吊耳的材料和制造技术要求 2.2.1 吊耳的材料 圆钢吊耳用3#钢，禁止用螺纹钢。 板式吊耳的吊耳板、筋板和轴式吊耳的档板、材料均为 Q235-A，所用钢板或钢带应符合 GB3274《碳素结构钢和低合金结构热轧厚钢板和钢带》的规定。 管式吊耳可选用GB8162《结构用无缝钢管》中的钢管，材料为 20 钢。 垫板材料应于垫板联接的工作母材相同。 ...
