常用气瓶的结构和使用安全要求 一、气瓶结构 用于气割与气焊的氧气瓶和氢气瓶属于压缩气瓶，乙炔瓶属于溶解气瓶，石油气瓶属于液化气瓶

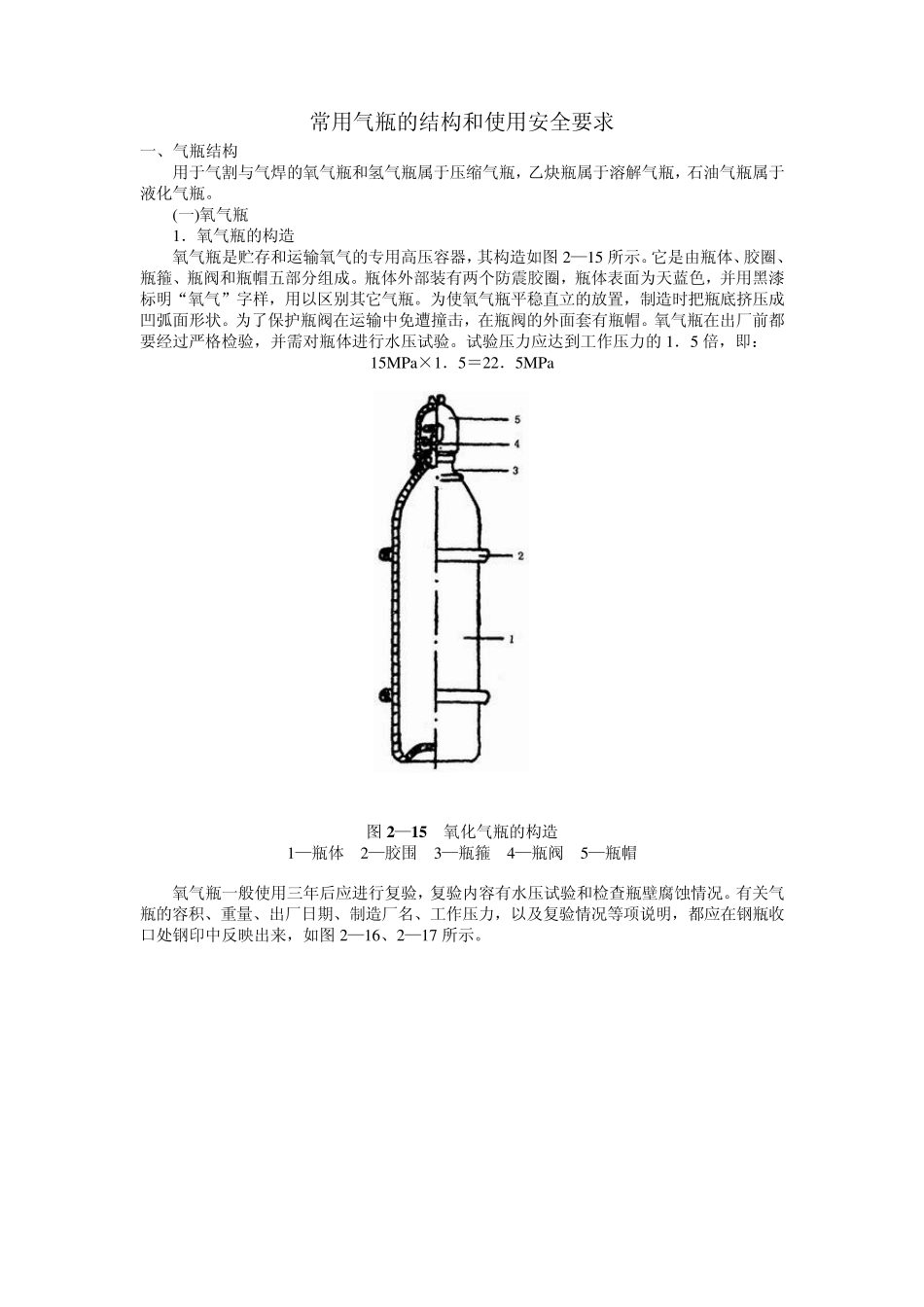

(一)氧气瓶 1．氧气瓶的构造 氧气瓶是贮存和运输氧气的专用高压容器，其构造如图 2—15 所示
它是由瓶体、胶圈、瓶箍、瓶阀和瓶帽五部分组成
瓶体外部装有两个防震胶圈，瓶体表面为天蓝色，并用黑漆标明“氧气”字样，用以区别其它气瓶
为使氧气瓶平稳直立的放置，制造时把瓶底挤压成凹弧面形状
为了保护瓶阀在运输中免遭撞击，在瓶阀的外面套有瓶帽
氧气瓶在出厂前都要经过严格检验，并需对瓶体进行水压试验
试验压力应达到工作压力的 1．5 倍，即： 15MPa×1．5＝22．5MPa 图 2 —1 5 氧化气瓶的构造 1—瓶体 2—胶围 3—瓶箍 4—瓶阀 5—瓶帽 氧气瓶一般使用三年后应进行复验，复验内容有水压试验和检查瓶壁腐蚀情况
有关气瓶的容积、重量、出厂日期、制造厂名、工作压力，以及复验情况等项说明，都应在钢瓶收口处钢印中反映出来，如图 2—16、2—17 所示
图2 —1 6 氧气瓶肩部标记 图2 —1 7 复验标记 目前，我国生产的氧气钢瓶规格(详见表 2—6)，最常见的容积为 40L，当瓶内压力为15MPa 表压时，该氧气瓶的氧气贮存量为 6000L，即 6m3
表 2 —6 氧气瓶规格 颜色 工作压力 (MPa) 容积 (L) 外径尺寸 (mm) 瓶体高度 (mm) 重量 (kg) 水压试验 压力(MPa) 采用瓶阀规格 天蓝 15 33 Φ 219 1150±20 45±2 22
5 QF-2 型铜阀 40 1370±20 55±2 44 1490±20 57±2 2．氧气瓶阀 氧气瓶阀是控制氧气瓶内氧气进出的阀门

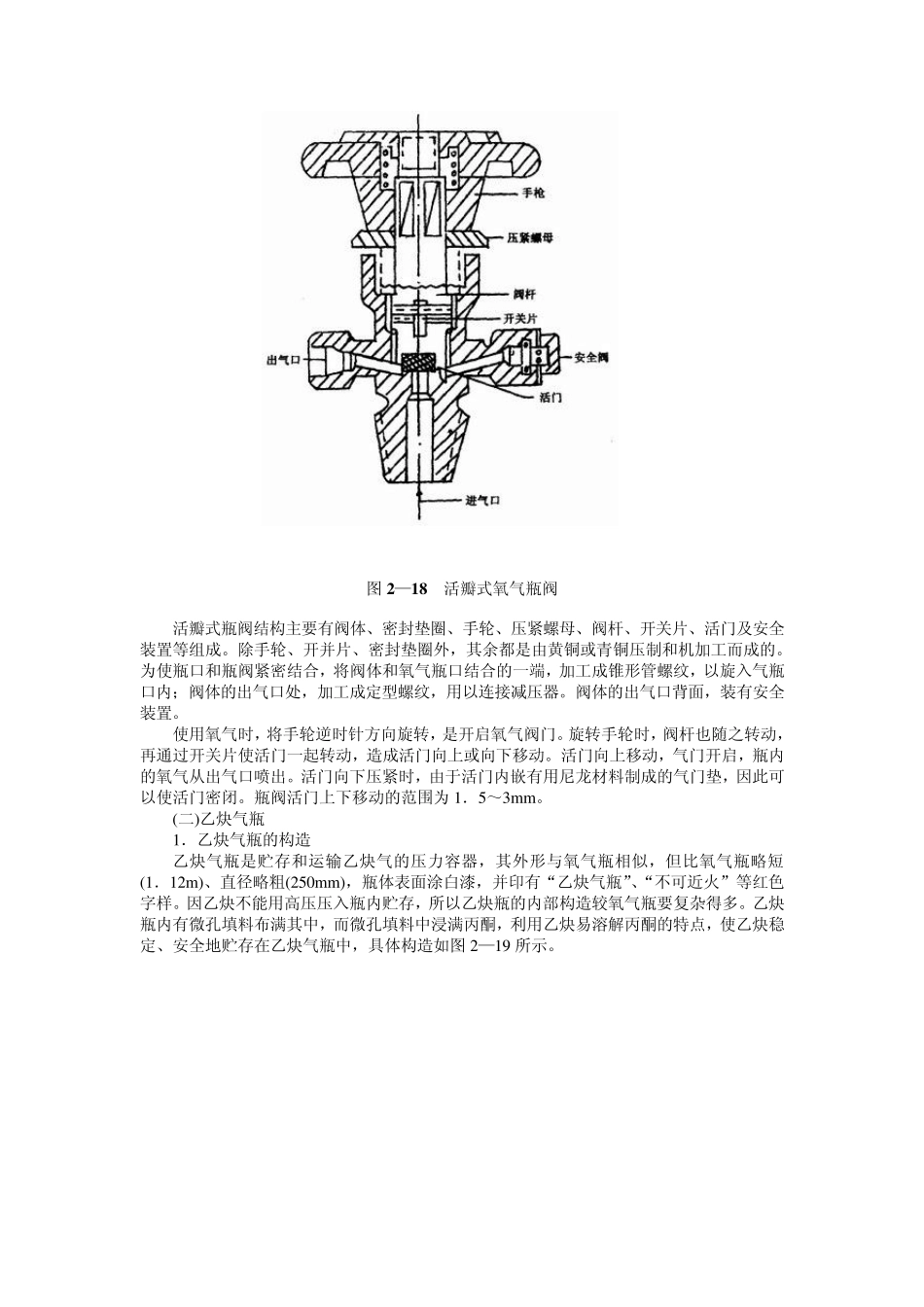

国产的氧气阀门构造分为二种：一种是活瓣式，另一种是隔膜式
隔膜式阀门气密性好，但容易损坏，使用寿命短
因此目前多采用活瓣式
