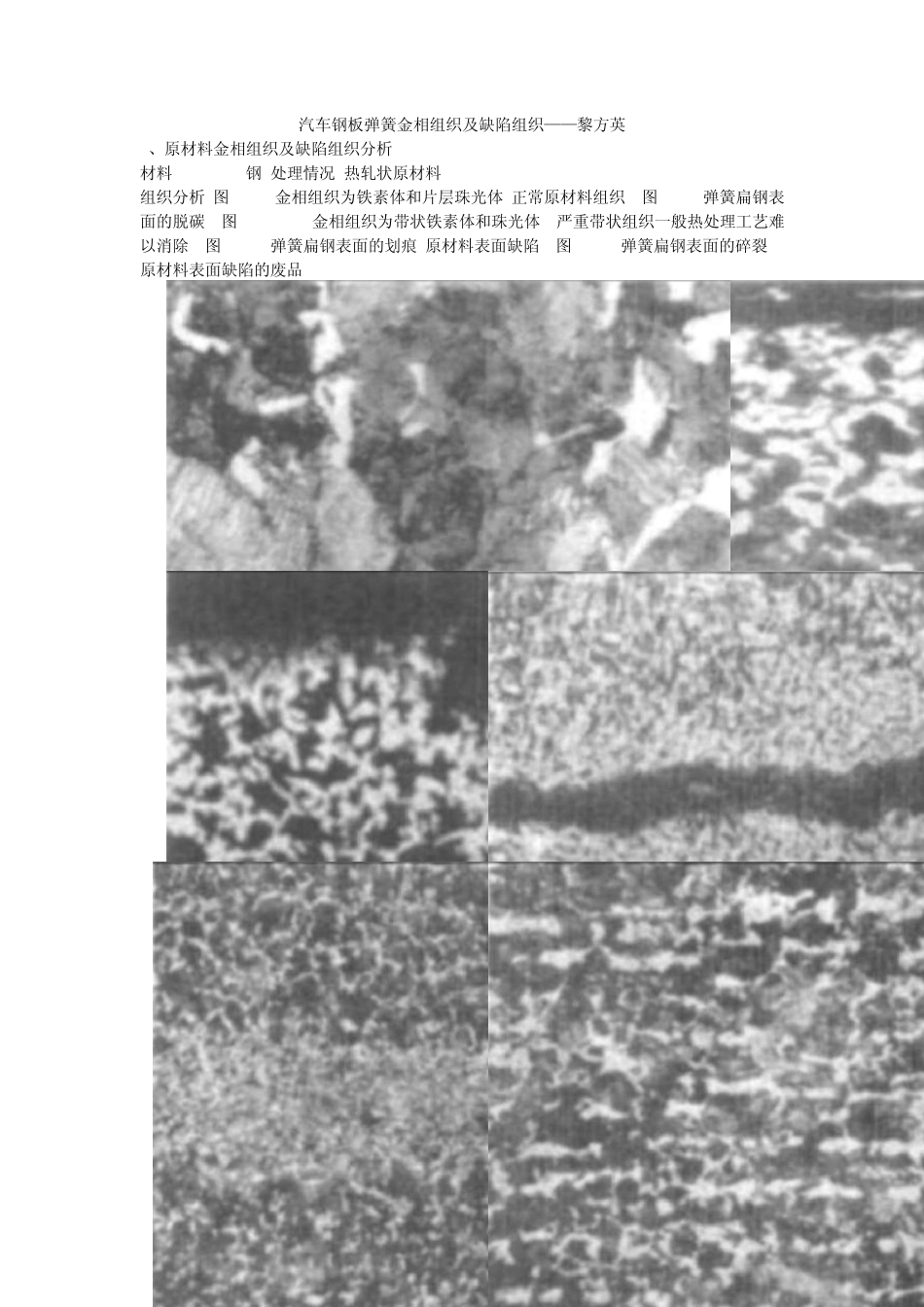

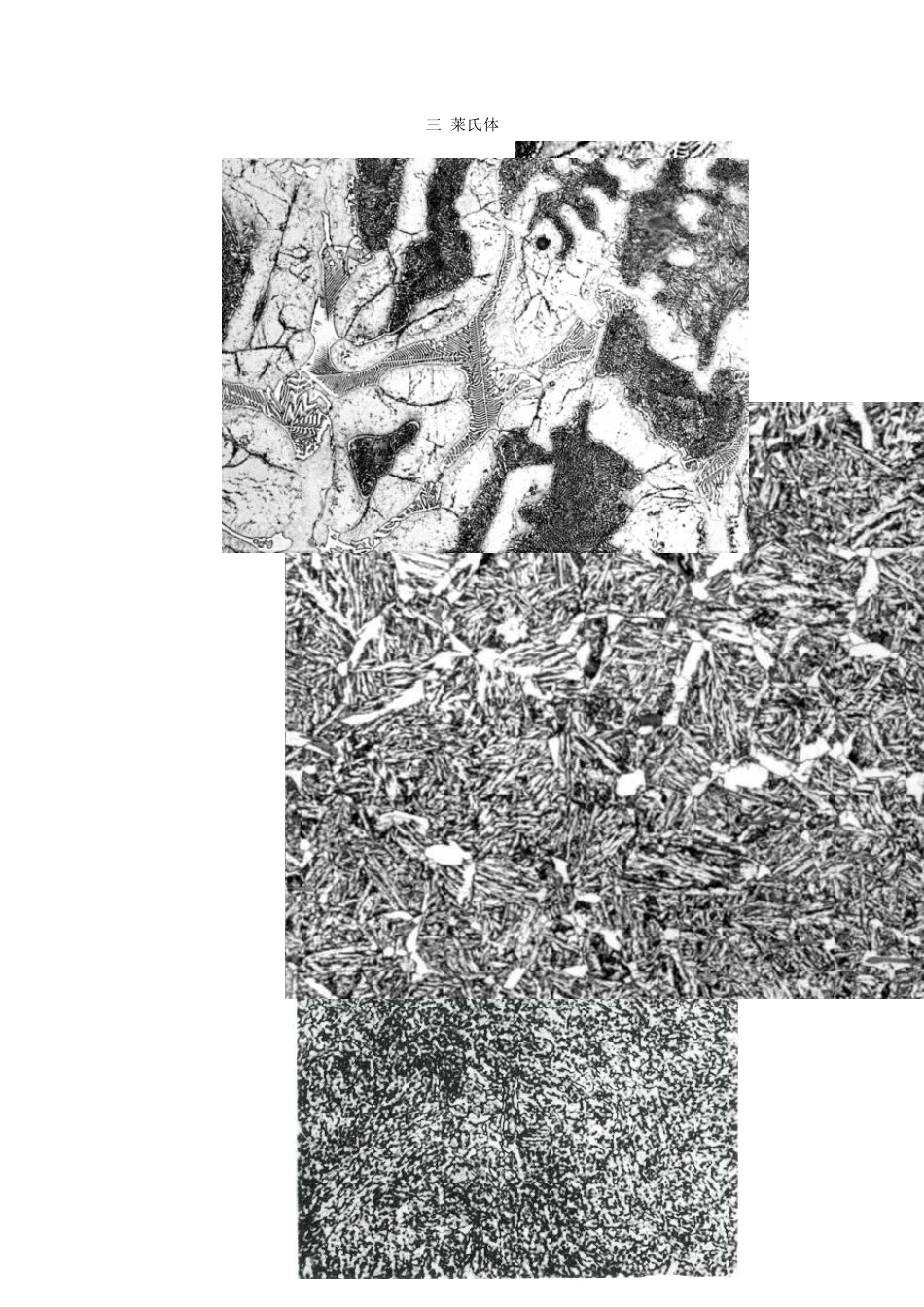

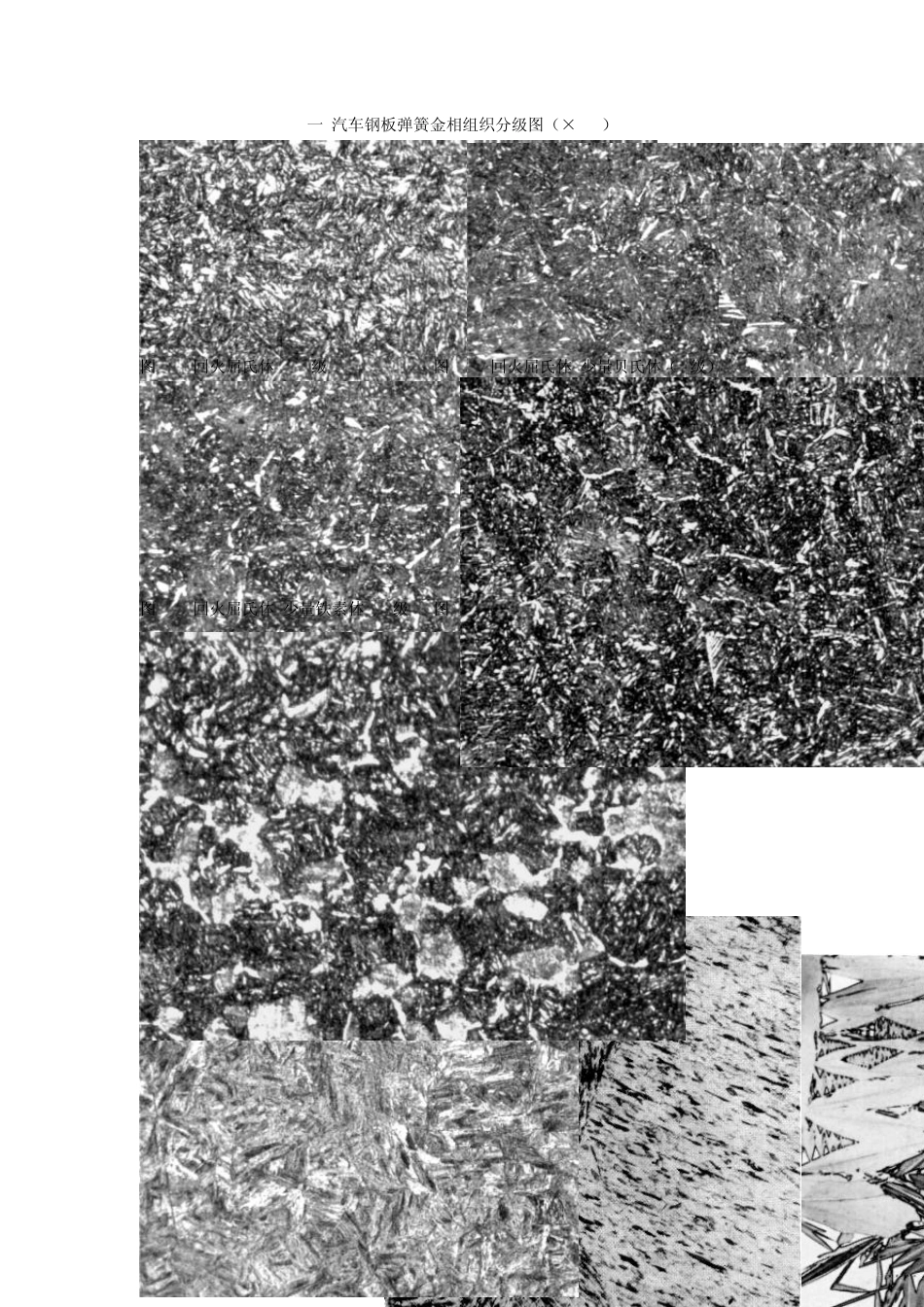

一 汽车钢板弹簧金相组织分级图(×500) 图1 回火屈氏体 (1级) 图 2 回火屈氏体+少量贝氏体(2级) 图3 回火屈氏体+少量铁素体 (3级) 图4 回火屈氏体+少量贝氏体+少量铁素体(4级) 图5 回火屈氏体+铁素体+屈氏体 (5级) 二 马氏体组织 a板条状马氏体 B针状马氏体 c片状马氏体加残余奥氏体 三 莱氏体 四 粒状贝氏体 五 索氏体 汽车钢板弹簧金相组织及缺陷组织——黎方英 1、原材料金相组织及缺陷组织分析 材料:60Si2Mn 钢.处理情况:热轧状原材料. 组织分析:图1 a) ,金相组织为铁素体和片层珠光体.正常原材料组织. 图1 b) ,弹簧扁钢表面的脱碳. 图1 c) ,d) ,金相组织为带状铁素体和珠光体. 严重带状组织一般热处理工艺难以消除. 图1 e) ,弹簧扁钢表面的划痕,原材料表面缺陷. 图1 f) ,弹簧扁钢表面的碎裂,原材料表面缺陷的废品. a)500× b)100× c)100× d)100× e)100× f)100× 图1 原材料金相组织及缺陷组织分析 2、60Si2Mn 钢板弹簧正常淬火和回火组织分析: 处理情况:图2 a) ,860 ℃加热保温后油冷淬火. 图2b) ,860 ℃加热保温后油冷淬火,460 ℃回火. 组织分析:图2 a) ,金相组织为中等针状淬火马氏体.淬火获得马氏体,是达到强韧化的重要基础. 图2 b) ,金相组织为中等回火屈氏体. a)500× b)500× 图2 汽车钢板弹簧正常淬火组织和回火组织分析 3、 淬火加热温度低形成的缺陷组织如图3 材料:50CrVA 钢. 侵蚀剂:4 %硝酸酒精溶液. 处理情况:加热保温后油冷淬火,460 ℃回火. 组织分析:图3 a) ,金相组织为回火屈氏体,未溶解的铁素体和未溶解的碳化物. 图3 b) ,金相组织为回火屈氏体,未溶解的铁素体和片状珠光体. a)500× b)500× 图3 淬火加热温度低形成的缺陷组织 4、 淬火加热温度高形成的缺陷组织如图4. 材料:图4 a) 、图4 c) ,60Si2Mn 钢;图4 b) ,50CrVA 钢. 处理情况:图4 b) ,加热保温后油冷淬火;图4 a) 、图4c) ,加热保温后油冷淬火,460 ℃回火. 组织分析:图4 a) ,金相组织为回火屈氏体和上贝氏体,最大晶粒度超过1 级. 图4 b) ,金相组织为淬火马氏体和残余奥氏体. 图4 c) ,金相组织为回火屈氏体,表层有一层全脱碳铁素体层,并有沿晶界向内伸展的裂纹,裂纹内充满氧化物. a)500× b)500× c)100× 图 4 淬火加热温度高形成的缺陷组织 5、 淬火冷却速度不够形成的缺陷组织如图 5. 材料:图 5 a),60Si2Mn...
