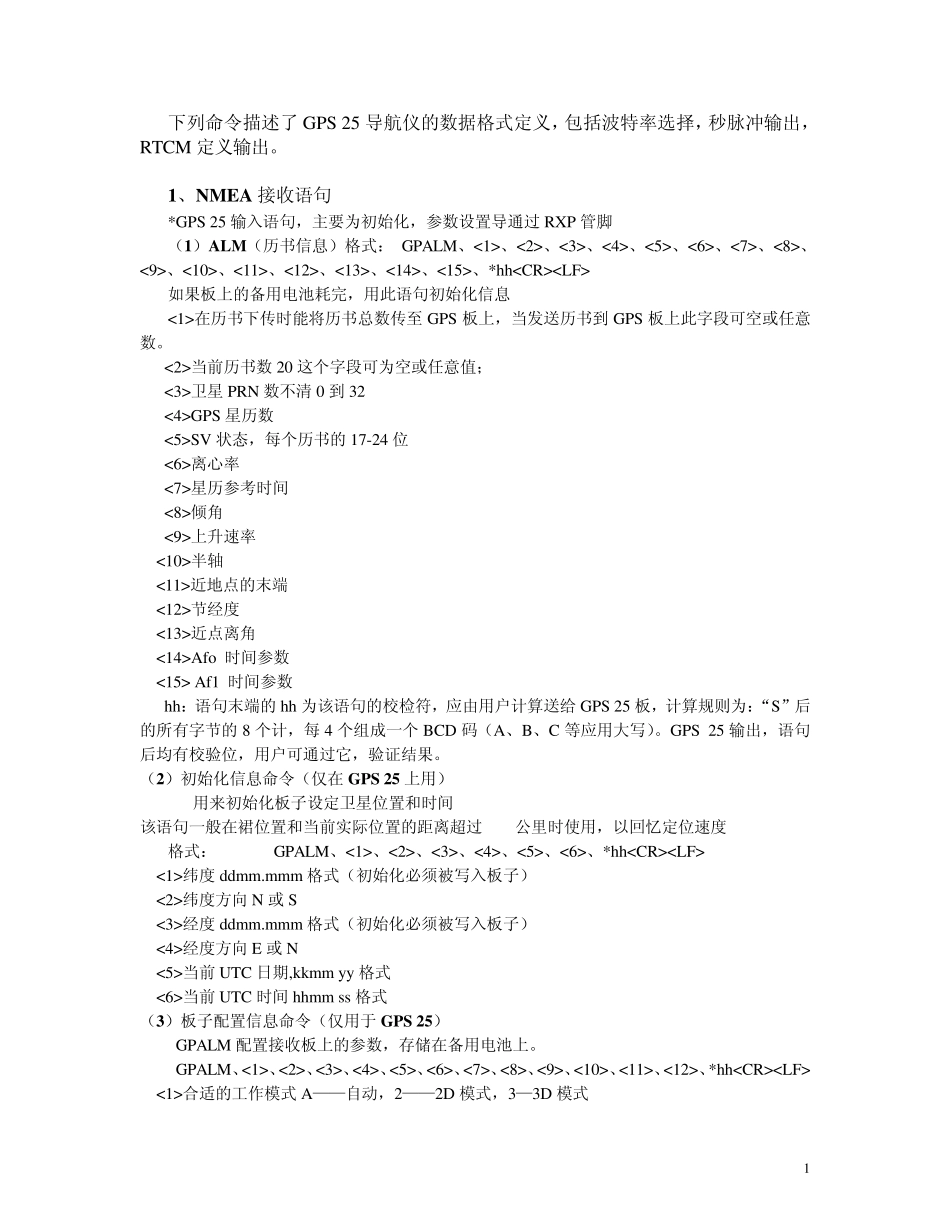

常见GPS数据输出格式_第1页
1/6
常见GPS数据输出格式_第2页
2/6
常见GPS数据输出格式_第3页
3/6
1 下列命令描述了 GPS 25 导航仪的数据格式定义,包括波特率选择,秒脉冲输出,RTCM 定义输出。 1、NMEA 接收语句 *GPS 25 输入语句,主要为初始化,参数设置导通过 RXP 管脚 (1)ALM(历书信息)格式:$GPALM、<1>、<2>、<3>、<4>、<5>、<6>、<7>、<8>、<9>、<10>、<11>、<12>、<13>、<14>、<15>、*hh 如果板上的备用电池耗完,用此语句初始化信息 <1>在历书下传时能将历书总数传至 GPS 板上,当发送历书到 GPS 板上此字段可空或任意数。 <2>当前历书数 20 这个字段可为空或任意值; <3>卫星 PRN 数不清 0 到 32 <4>GPS 星历数 <5>SV 状态,每个历书的 17-24 位 <6>离心率 <7>星历参考时间 <8>倾角 <9>上升速率 <10>半轴 <11>近地点的末端 <12>节经度 <13>近点离角 <14>Afo 时间参数 <15> Af1 时间参数 hh:语句末端的 hh 为该语句的校检符,应由用户计算送给 GPS 25 板,计算规则为:“S”后的所有字节的 8 个计,每 4 个组成一个 BCD 码(A、B、C 等应用大写)。GPS 25 输出,语句后均有校验位,用户可通过它,验证结果。 (2)初始化信息命令(仅在 GPS 25 上用) $PGRMI用来初始化板子设定卫星位置和时间 该语句一般在裙位置和当前实际位置的距离超过 800公里时使用,以回忆定位速度 格式:$PGRMI$GPALM、<1>、<2>、<3>、<4>、<5>、<6>、*hh <1>纬度 ddmm.mmm 格式(初始化必须被写入板子) <2>纬度方向N 或 S <3>经度 ddmm.mmm 格式(初始化必须被写入板子) <4>经度方向E 或 N <5>当前 UTC 日期,kkmm yy 格式 <6>当前 UTC 时间 hhmm ss 格式 (3)板子配置信息命令(仅用于GPS 25) $GPALM 配置接收板上的参数,存储在备用电池上。 $GPALM、<1>、<2>、<3>、<4>、<5>、<6>、<7>、<8>、<9>、<10>、<11>、<12>、*hh <1>合适的工作模式 A——自动,2——2D 模式,3—3D 模式 2 <2>海平面高度-1500.00~1800.00 米 <3>地理坐标索引 <4>用户在地坐标 <5>用户大地坐标精度 <6>用户大地坐标 x 轴 <7>用户大地坐标 y 轴 <8>用户大地坐标z 轴 <9>差分模式A—自动(激活时自动输出差分信息)D—差分模式 <10>NMEA 波特率 1=200 2=2400 3=4800 4=9600 <11>速度滤波器状态 0=不过滤 1—自动 2~255=滤波器时间常数 <12>PPS 模式:1=无 Z=1HZ 波特率和 PPS 的改变在重新加电或 PIN6 初...
