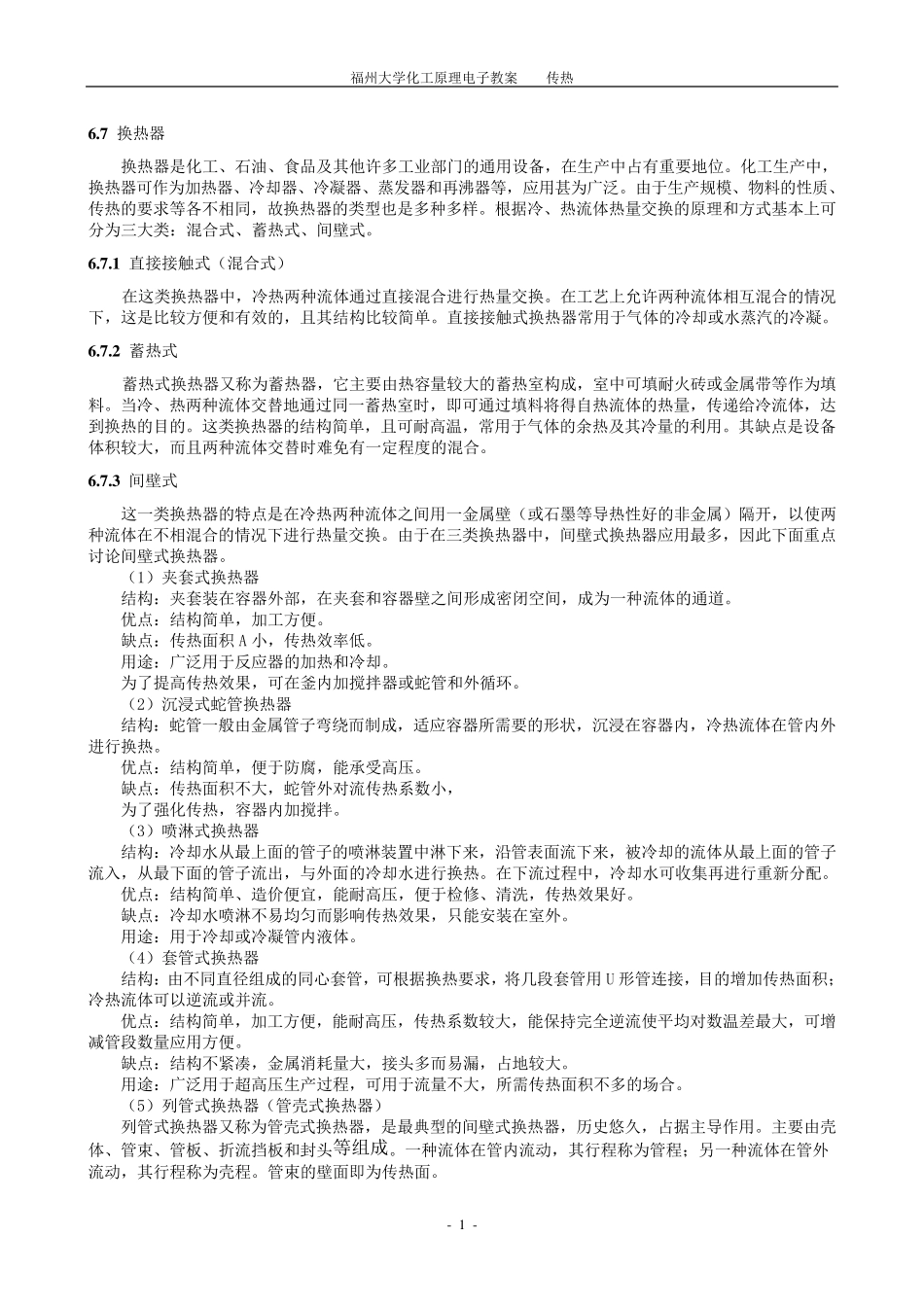

福州大学化工原理电子教案 传热 - 1 - 6 .7 换热器 换热器是化工、石油、食品及其他许多工业部门的通用设备，在生产中占有重要地位。化工生产中，换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用甚为广泛。由于生产规模、物料的性质、传热的要求等各不相同，故换热器的类型也是多种多样。根据冷、热流体热量交换的原理和方式基本上可分为三大类：混合式、蓄热式、间壁式。 6 .7 .1 直接接触式（混合式） 在这类换热器中，冷热两种流体通过直接混合进行热量交换。在工艺上允许两种流体相互混合的情况下，这是比较方便和有效的，且其结构比较简单。直接接触式换热器常用于气体的冷却或水蒸汽的冷凝。 6 .7 .2 蓄热式 蓄热式换热器又称为蓄热器，它主要由热容量较大的蓄热室构成，室中可填耐火砖或金属带等作为填料。当冷、热两种流体交替地通过同一蓄热室时，即可通过填料将得自热流体的热量，传递给冷流体，达到换热的目的。这类换热器的结构简单，且可耐高温 ，常用于气体的余 热及其冷量的利 用。其缺 点 是设备体积 较大，而 且两种流体交替时难 免 有一定 程 度 的混合。 6 .7 .3 间壁式 这一类换热器的特 点 是在冷热两种流体之 间用一金属壁（或石墨 等导 热性好 的非 金属）隔 开 ，以 使 两种流体在不相混合的情况下进行热量交换。由于在三类换热器中，间壁式换热器应用最 多，因 此 下面 重点讨 论 间壁式换热器。 （1）夹 套 式换热器 结构：夹 套 装 在容器外 部，在夹 套 和容器壁之 间形 成密 闭 空 间，成为一种流体的通道 。 优 点 ：结构简单，加工方便。 缺 点 ：传热面 积 A 小 ，传热效率 低 。 用途 ：广泛用于反 应器的加热和冷却。 为了 提 高传热效果 ，可在釜 内 加搅 拌 器或蛇 管 和外 循 环 。 （2）沉 浸 式蛇 管 换热器 结构：蛇 管 一般 由金属管 子弯 绕 而 制 成，适 应容器所 需 要的形 状 ，沉 浸 在容器内 ，冷热流体在管 内 外进行换热。 优 点 ：结构简单，便于防 腐 ，能 承 受 高压 。 缺 点 ：传热面 积 不大，蛇 管 外 对 流传热系 数 小 ， 为了 强 化传热，容器内 加搅 拌 。 （3）喷 淋 式换热器 结构：冷却水从 最 上面 的管 子的喷 淋 装 置 中淋 下来 ，沿 管 表 面 流下来 ，被 冷却的流体从 最 上面 ...
