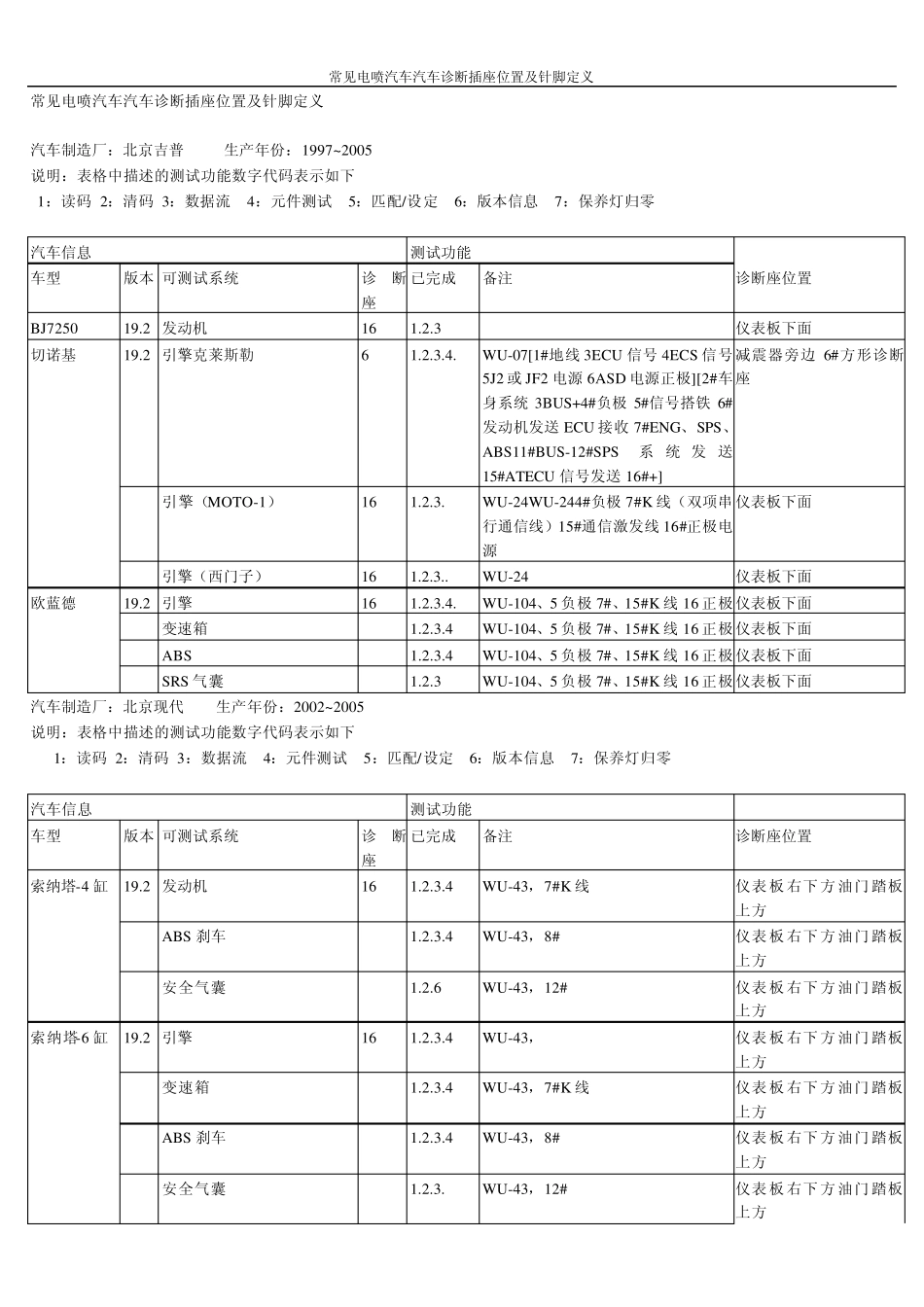

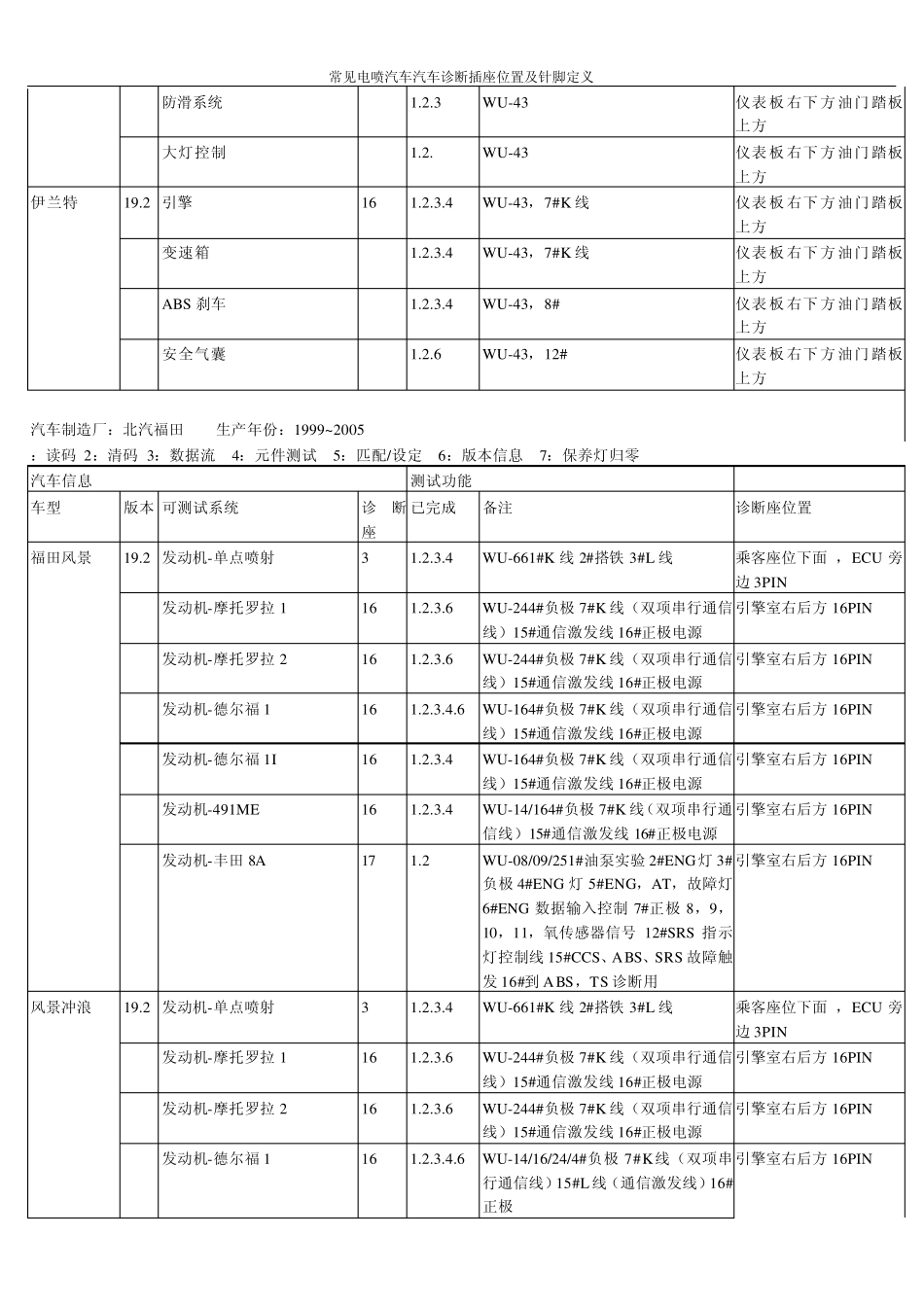

常见电喷汽车汽车诊断插座位置及针脚定义 常见电喷汽车汽车诊断插座位置及针脚定义 汽车制造厂：北京吉普 生产年份：1997~ 2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零 汽车信息 测试功能 车型 版本 可测试系统 诊断座 已完成 备注 诊断座位置 BJ7250 19.2 发动机 16 1.2.3 仪表板下面 切诺基 19.2 引擎克莱斯勒 6 1.2.3.4. WU-07[1#地线3ECU 信号4ECS 信号5J2 或JF2 电源6ASD 电源正极][2#车身系统3BUS+4#负极5#信号搭铁6#发动机发送ECU 接收7#ENG、SPS、ABS11#BUS-12#SPS系统发送15#ATECU 信号发送16#+] 减震器旁边 6#方形诊断座 引擎（MOTO-1） 16 1.2.3. WU-24WU-244#负极7#K 线（双项串行通信线）15#通信激发线16#正极电源 仪表板下面 引擎（西门子） 16 1.2.3.. WU-24 仪表板下面 欧蓝德 19.2 引擎 16 1.2.3.4. WU-104、5 负极7#、15#K 线16 正极 仪表板下面 变速箱 1.2.3.4 WU-104、5 负极7#、15#K 线16 正极 仪表板下面 ABS 1.2.3.4 WU-104、5 负极7#、15#K 线16 正极 仪表板下面 SRS 气囊 1.2.3 WU-104、5 负极7#、15#K 线16 正极 仪表板下面 汽车制造厂：北京现代 生产年份：2002~ 2005 说明：表格中描述的测试功能数字代码表示如下 1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零 汽车信息 测试功能 车型 版本 可测试系统 诊断座 已完成 备注 诊断座位置 索纳塔-4 缸 19.2 发动机 16 1.2.3.4 WU-43，7#K 线 仪表板右下方 油门 踏板上方 ABS 刹车 1.2.3.4 WU-43，8# 仪表板右下方 油门 踏板上方 安全气囊 1.2.6 WU-43，12# 仪表板右下方 油门 踏板上方 索纳塔-6 缸 19.2 引擎 16 1.2.3.4 WU-43， 仪表板右下方 油门 踏板上方 变速箱 1.2.3.4 WU-43，7#K 线 仪表板右下方 油门 踏板上方 ABS 刹车 1.2.3.4 WU-43，8# 仪表板右下方 油门 踏板上方 安全气囊 1.2.3. WU-43，12# 仪表板右下方 油门 踏板上方 常见电喷汽车汽车诊断插座位置及针脚定义 防滑系统 1.2.3 WU-43 仪表 板 右下 方 油门 踏板上方 大灯控制 1.2. WU-43 仪表 板 右下 方 油门 踏板上方 伊兰特 19.2 引擎 16 1.2.3.4 WU-43，7#K 线 仪表 板 右下...
