常规铁路机械铺轨施工工艺VIP免费

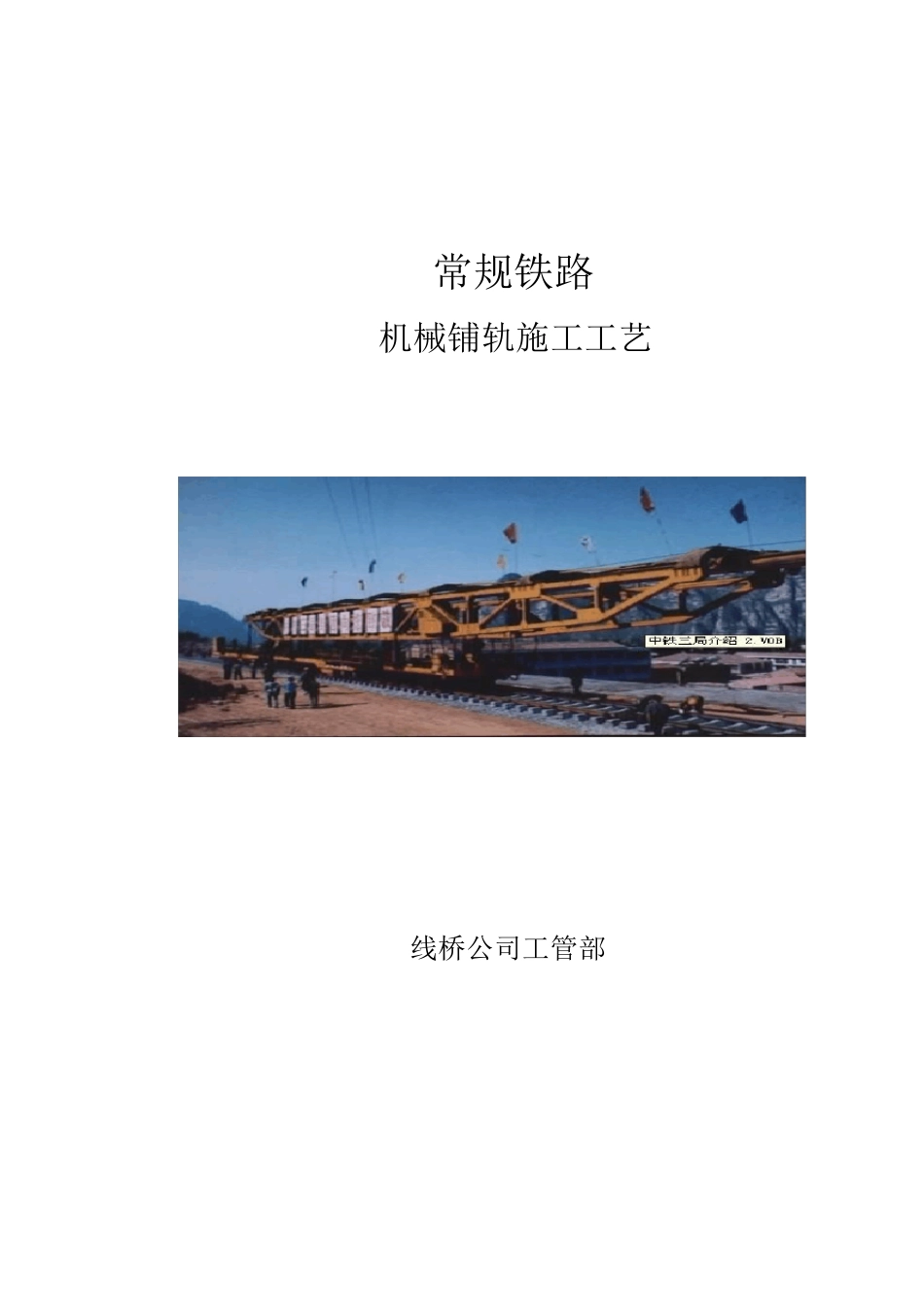

常规铁路 机械铺轨施工工艺 线桥公司工管部 1、 工 艺 概 况 为 满 足 铁 路 施 工 要 求 ， 我 公 司 独 立 研 发 了 长 征 II 型 铺 轨 机 ， 大 大 的提 高 了 我 公 司 自 主 研 发 新 技 术 、 新 设 备 的 能 力 。 面 对 日 趋 激 烈 的 竞 争 ，我 公 司 已 具 备 较 高 的 铺 轨 技 术 ， 现 将 此 工 艺 概 述 如 下 ： 2、 工 艺 内 容 轨 排 装 车 ； 工 列 编 组 ； 上 铺 轨 机 ； 立 龙 门 架 ； 轨 排 运 至 铺 轨 基 地 ；换 装 轨 排 至 2 号 车 ； 2 号 车 运 输 轨 排 ； 轨 排 喂 入 铺 轨 机 ； 进 行 铺 轨 作 业 ；进 入 下 一 循 环 。 3、 施 工 准 备 （ 1） 铺 轨 之 前 路 基 施 工 单 位 应 按 设 计 标 准 和 施 工 规 范 要 求 整 修 好 路基 并 提 交 路 基 面 整 修 检 查 证 。 （ 2） 铺 轨 之 前 ， 路 基 应 有 线 路 中 桩 ， 直 线 地 段 每 25 米 一 个 ， 圆 曲线 地 段 20 米 一 个 ， 缓 和 曲 线 地 段 每 10 米 一 个 。 （ 3） 检 查 路 基 整 修 情 况 ， 在 铺 轨 前 应 逐 段 检 查 路 基 纵 、 横 断面 是否符合设 计 要 求 。 （ 4） 检 查 预铺 道碴和 顺坡情 况 ， 重点是桥台尾填土密实度和 道碴厚度， 道床面 应 高 出桥台挡碴墙5cm 以上 ， 并 做好 临时碴面 顺坡， 顺坡长度桥梁两端不短于30m,明渠不短于25m， 公 路 道口的 道碴比标 准 厚度底5cm， 其两端按 5‰顺坡， 检 查 碴带铺 设 情 况 。 单 层道床铺 设 预铺 厚度为15-20cm， 碴带顶面 基 本水平， 纵 向基 本平顺， 铺 设 木枕轨 节、 道岔同样要 预铺 道碴。 （ 5） 检 查 铺 轨 机 、 架 桥机 通过时的 限界， 以建筑接近限界实际丈量。 （6）横跨路基的高压线、通讯线、广播线，堆放在路肩的建筑材料、施工机械等都有可能阻碍或影响铺轨作业的进度和安全。因此，必须在铺轨前进行处理。 （7）以上各检查项目，应会同下部单位组成检查组，共同检查协商解决。 4、工艺及质量控制流程 机械铺设工具轨排施工工艺流程框图 5、工艺步序说明 选...
