幕墙安装允许偏差及检查方法附表VIP免费

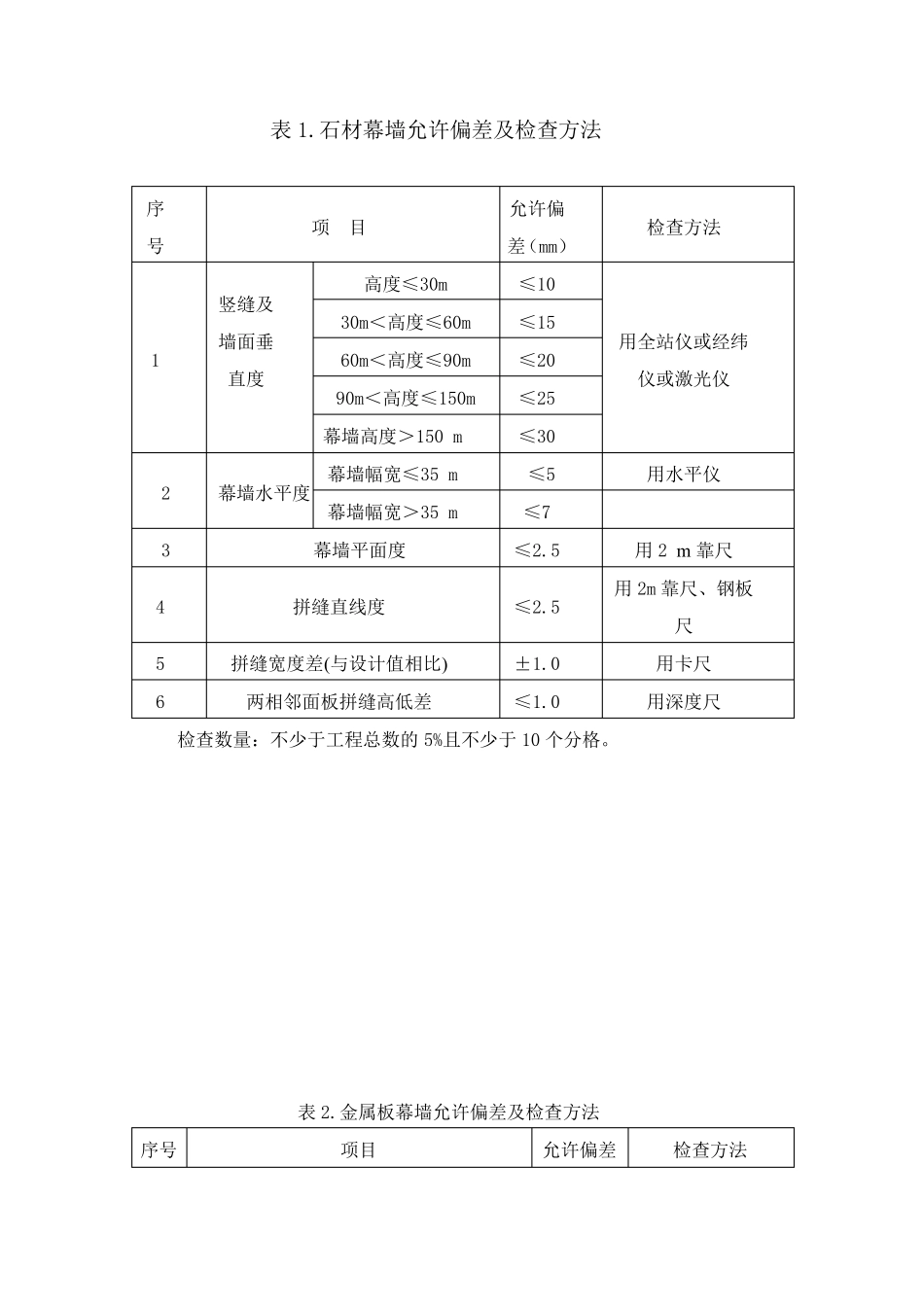

幕墙安装允许偏差及检查方法附表_第1页
1/6

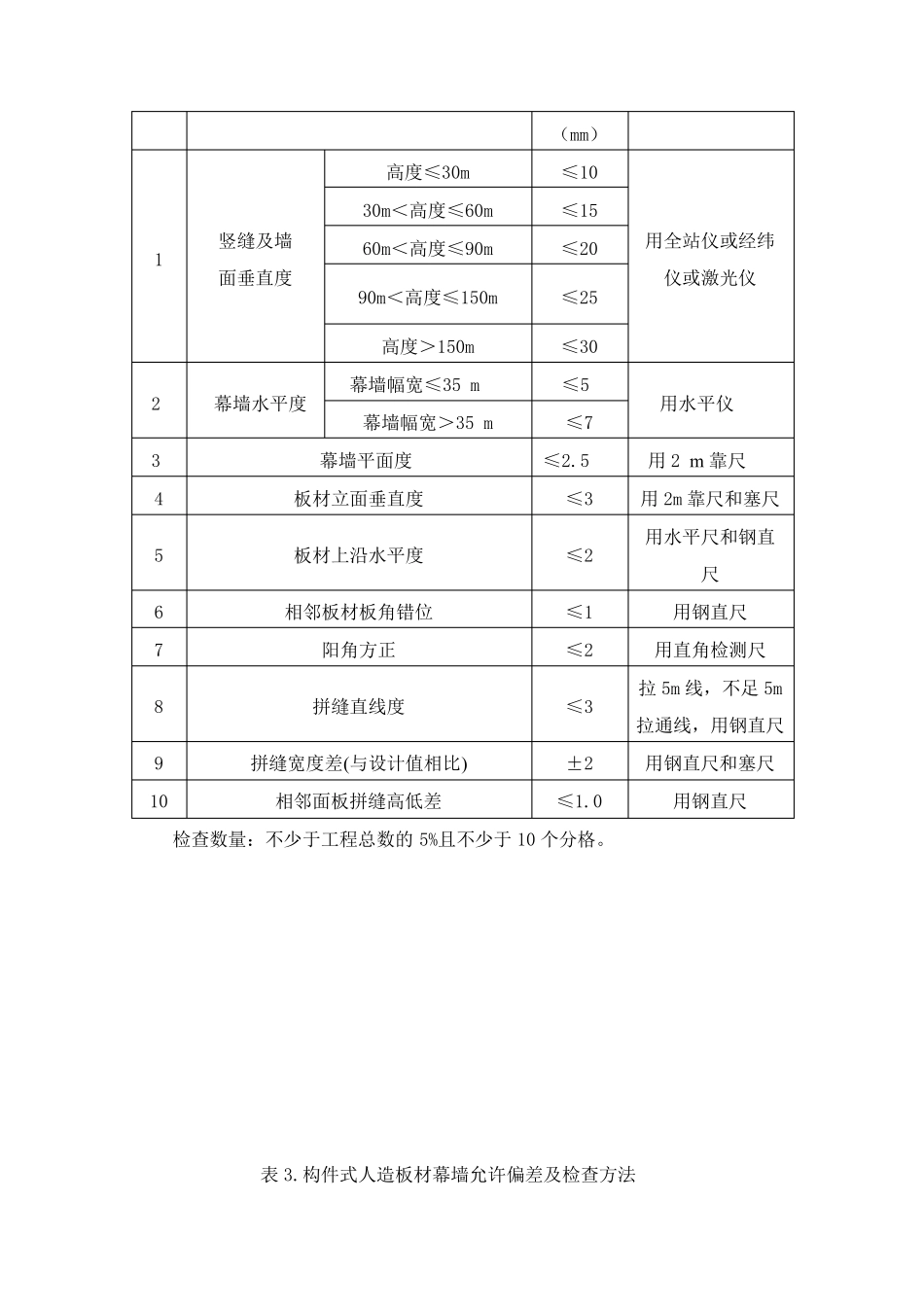

幕墙安装允许偏差及检查方法附表_第2页
2/6

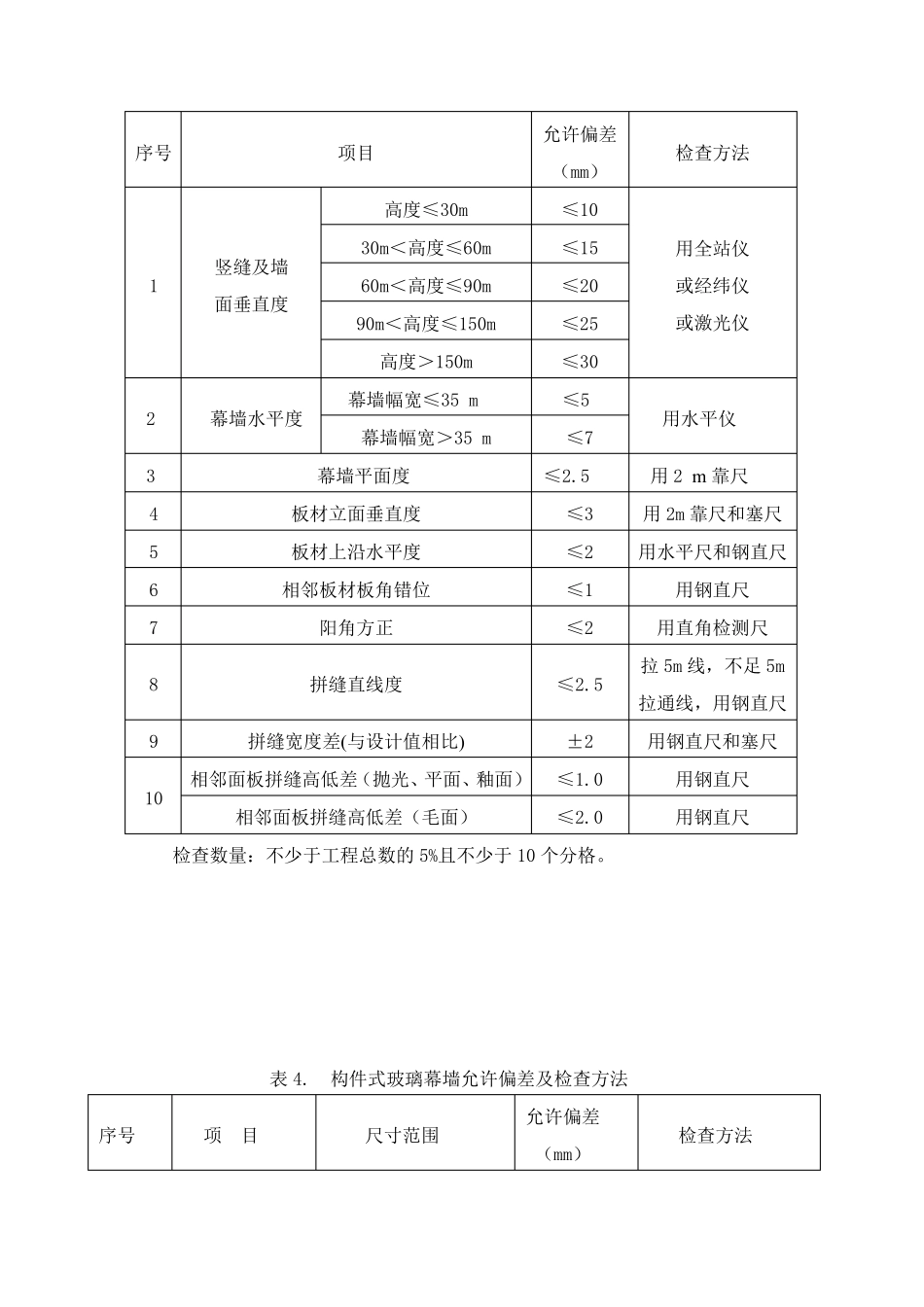

幕墙安装允许偏差及检查方法附表_第3页
3/6
表1.石材幕墙允许偏差及检查方法 序号 项 目 允许偏差(mm) 检查方法 1 竖缝及墙面垂直度 高度≤30m ≤10 用全站仪或经纬仪或激光仪 30m<高度≤60m ≤15 60m<高度≤90m ≤20 90m<高度≤150m ≤25 幕墙高度>150 m ≤30 2 幕墙水平度 幕墙幅宽≤35 m ≤5 用水平仪 幕墙幅宽>35 m ≤7 3 幕墙平面度 ≤2.5 用2 m 靠尺 4 拼缝直线度 ≤2.5 用2m 靠尺、钢板尺 5 拼缝宽度差(与设计值相比) ±1.0 用卡尺 6 两相邻面板拼缝高低差 ≤1.0 用深度尺 检查数量:不少于工程总数的 5%且不少于 10 个分格。 表2.金属板幕墙允许偏差及检查方法 序号 项目 允许偏差检查方法 (mm) 1 竖缝及墙 面垂直度 高度≤30m ≤10 用全站仪或经纬仪或激光仪 30m<高度≤60m ≤15 60m<高度≤90m ≤20 90m<高度≤150m ≤25 高度>150m ≤30 2 幕墙水平度 幕墙幅宽≤35 m ≤5 用水平仪 幕墙幅宽>35 m ≤7 3 幕墙平面度 ≤2.5 用2 m 靠尺 4 板材立面垂直度 ≤3 用2m 靠尺和塞尺 5 板材上沿水平度 ≤2 用水平尺和钢直尺 6 相邻板材板角错位 ≤1 用钢直尺 7 阳角方正 ≤2 用直角检测尺 8 拼缝直线度 ≤3 拉5m 线,不足5m拉通线,用钢直尺 9 拼缝宽度差(与设计值相比) ±2 用钢直尺和塞尺 10 相邻面板拼缝高低差 ≤1.0 用钢直尺 检查数量:不少于工程总数的 5%且不少于 10 个分格。 表 3.构件式人造板材幕墙允许偏差及检查方法 序号 项目 允许偏差(mm) 检查方法 1 竖缝及墙 面垂直度 高度≤30m ≤10 用全站仪 或经纬仪 或激光仪 30m<高度≤60m ≤15 60m<高度≤90m ≤20 90m<高度≤150m ≤25 高度>150m ≤30 2 幕墙水平度 幕墙幅宽≤35 m ≤5 用水平仪 幕墙幅宽>35 m ≤7 3 幕墙平面度 ≤2.5 用2 m 靠尺 4 板材立面垂直度 ≤3 用2m 靠尺和塞尺 5 板材上沿水平度 ≤2 用水平尺和钢直尺 6 相邻板材板角错位 ≤1 用钢直尺 7 阳角方正 ≤2 用直角检测尺 8 拼缝直线度 ≤2.5 拉5m 线,不足5m拉通线,用钢直尺 9 拼缝宽度差(与设计值相比) ±2 用钢直尺和塞尺 10 相邻面板拼缝高低差(抛光、平面、釉面) ≤1.0 用钢直尺 相邻面板拼缝高低差(毛面) ≤2.0 用钢直尺 检查数量:不少于工程总数的 5%且不少于 10 个分格。 表 4. 构件式玻璃幕墙允许偏差及检查方法 序...
