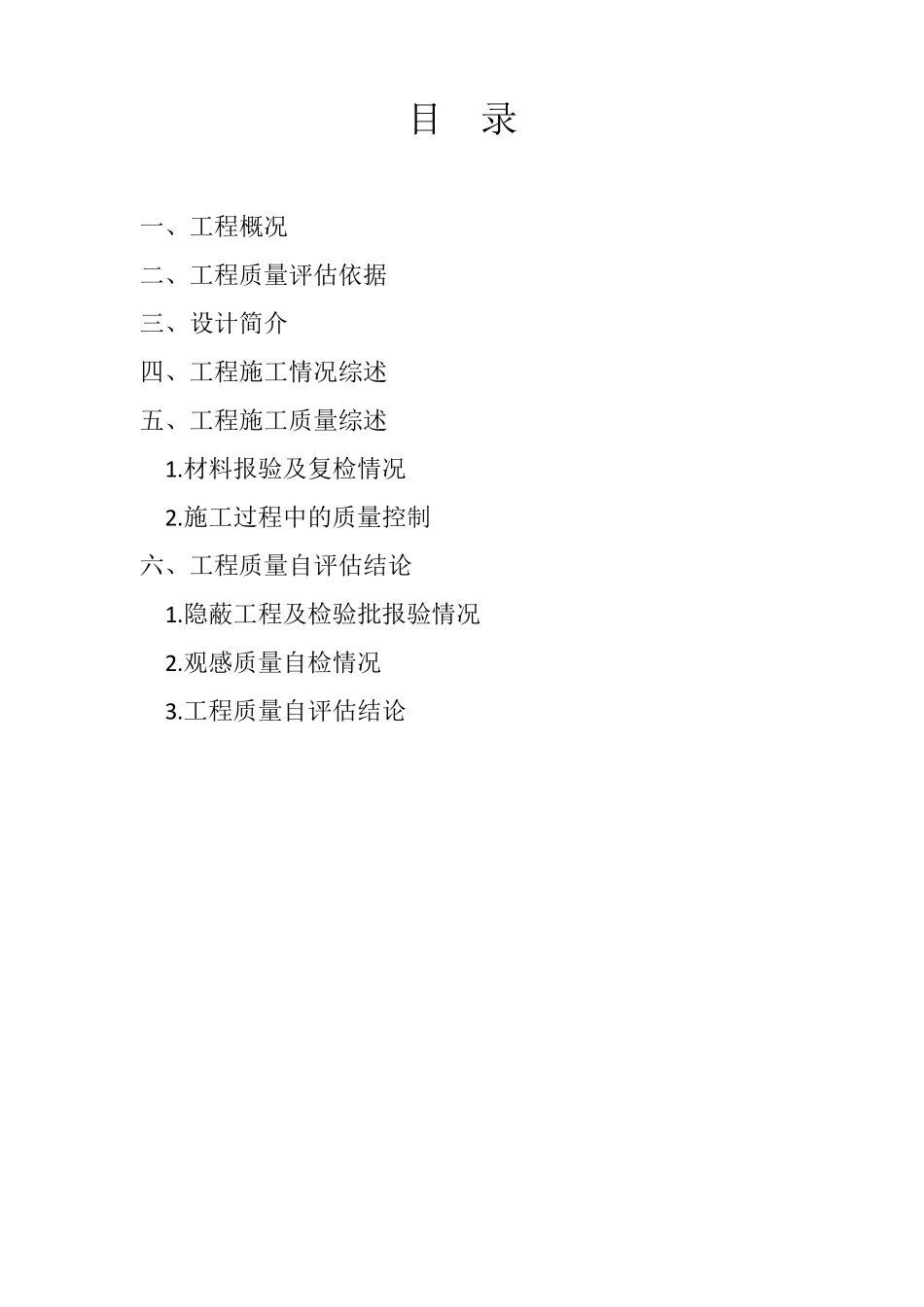

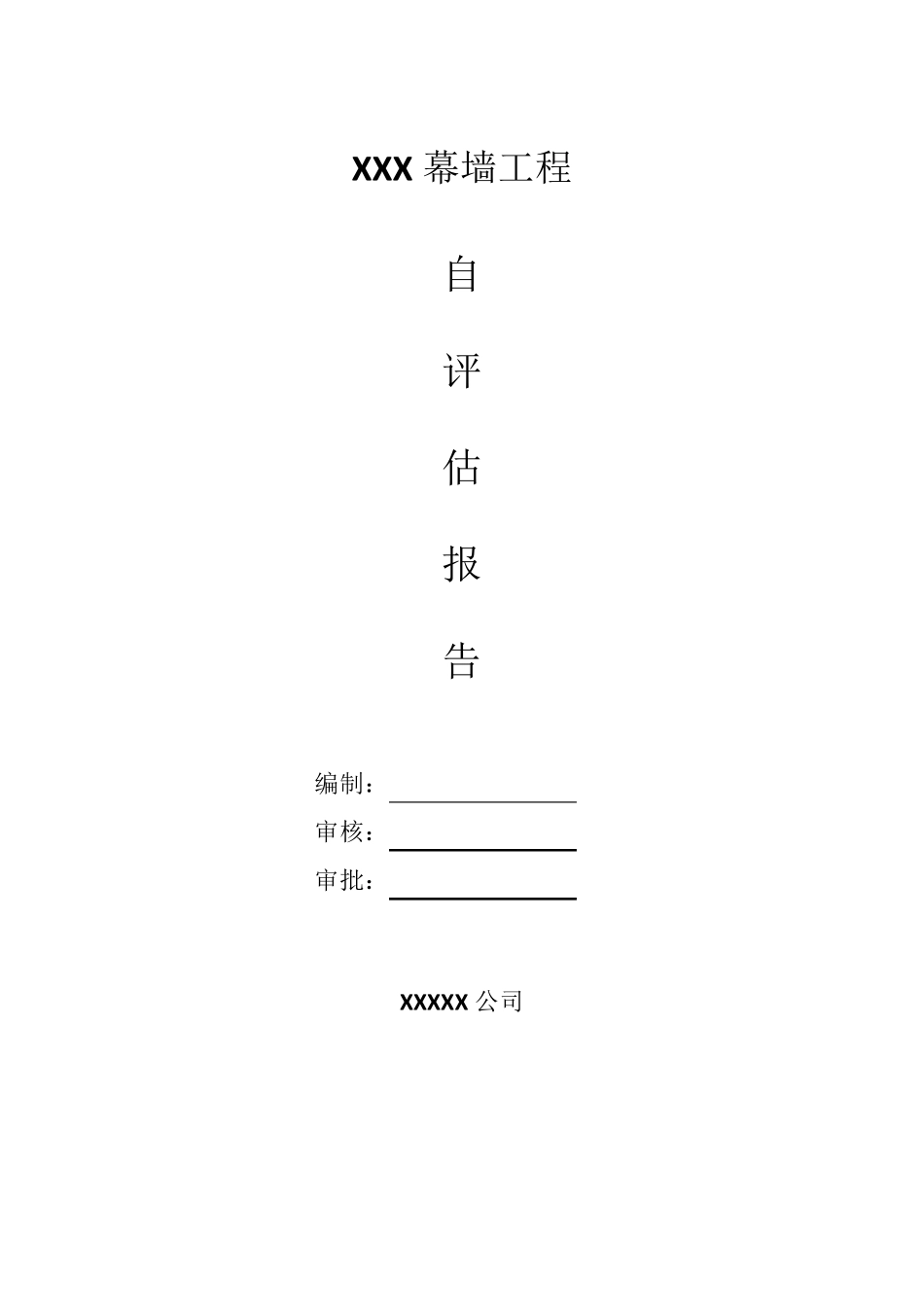

X X X 幕墙工程 自 评 估 报 告 编制： 审核： 审批： X X X X X 公司 目 录 一、工程概况 二、工程质量评估依据 三、设计简介 四、工程施工情况综述 五、工程施工质量综述 1.材料报验及复检情况 2.施工过程中的质量控制 六、工程质量自评估结论 1.隐蔽工程及检验批报验情况 2.观感质量自检情况 3.工程质量自评估结论 一、工程概况 建设单位 XXX公司 工程名称 XXX 幕墙工程 施工单位 XXX 公司 设计单位 XXX 公司 监理单位 XXX 公司 总包单位 XXX 公司 工程地址 结构类型 框架—剪力墙结构 建筑高度 地面层数 施工区域 幕墙面积 幕墙类型 框架玻璃、铝板 二、工程质量评估的依据 1.招标文件、承包合同及本工程施工图纸 2.与本工程有关的规范和说明 《建筑幕墙》GB/T 21086-2007 《玻璃幕墙工程技术规范》JGJ102-2003 《建筑玻璃应用技术规范》JGJ113-2015 《玻璃幕墙工程质量检验标准》JGJ/T139-2001 《建筑工程施工质量验收统一标准》GB50300-2013 《建筑装饰装修工程质量验收规范》GB50210-2001 《建筑电气工程施工质量验收规范》GB50303-2015 《钢结构设计规范》GB50017-2003 《钢结构工程施工规范》GB50755-2012 《建筑结构荷载规范》GB50009-2012 《建筑物防雷设计规范》 GB50057-2010 《建筑设计防火规范》GB50016-2014 《建筑节能工程施工质量验收规范》GB50411-2007 《钢丝绳国家标准》GB8918-2006 《化学锚栓国家标准》GB/T 22795-2008 《五金手册》等国家相关规范，地区性相关规定。 3.设计交底会议纪要、设计变更文件 三、设计简介 本工程幕墙形式主要有玻璃幕墙系统、铝板幕墙系统、雨棚系统等。 1、玻璃幕墙系统 （1）横明竖隐：立柱采用140*70*2.5 隐框立柱，横梁采用70*80*2.5 明框横梁。Ⅰ区标高 99.05 以上部位全部立柱和标高 42.9以下层高大于 4500 时、电梯位置，西立面（I-F）~（I-B）处全部立柱采用加 120*60*5 钢管套芯。Ⅱ区商业中心层高大于 4500 时全部采用加 120*60*5 钢管套芯（详见平面图） 玻璃采用6LOW-E+12A+6mm 钢化中空玻璃（用结构胶和片） （2）铝包钢明框：立柱采用160*65*6 热镀锌方钢外包铝型材立柱，横梁采用70*80*2.5 明框横梁。使用部位Ⅰ区商业一层大部分玻璃幕墙位置。 玻璃采用6LOW-E+12A+6mm 钢化中空玻璃（用聚硫胶和片） （3）明框：立柱采用140*70*2.5 明框立柱，横梁采用70*80*2.5明...
