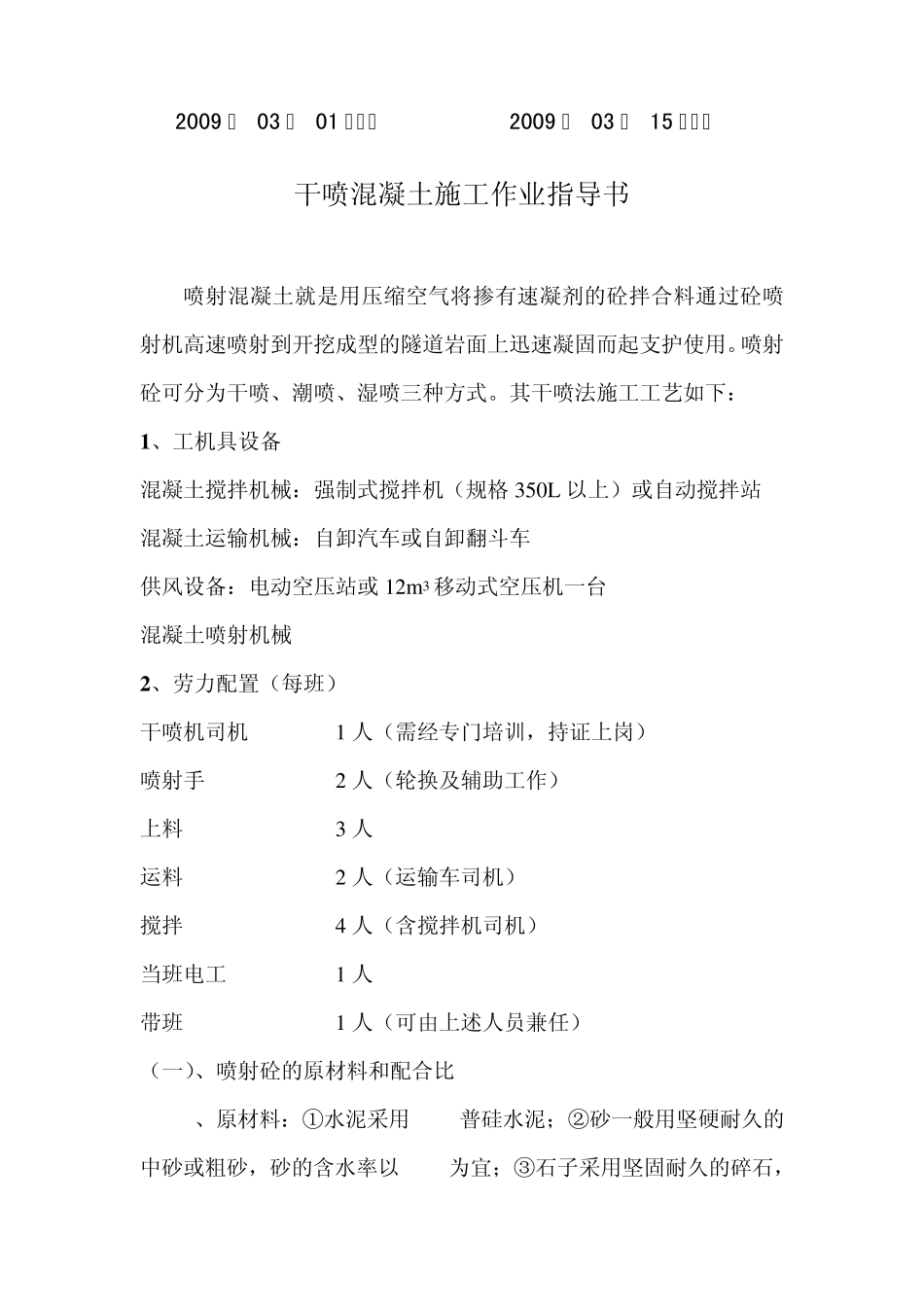

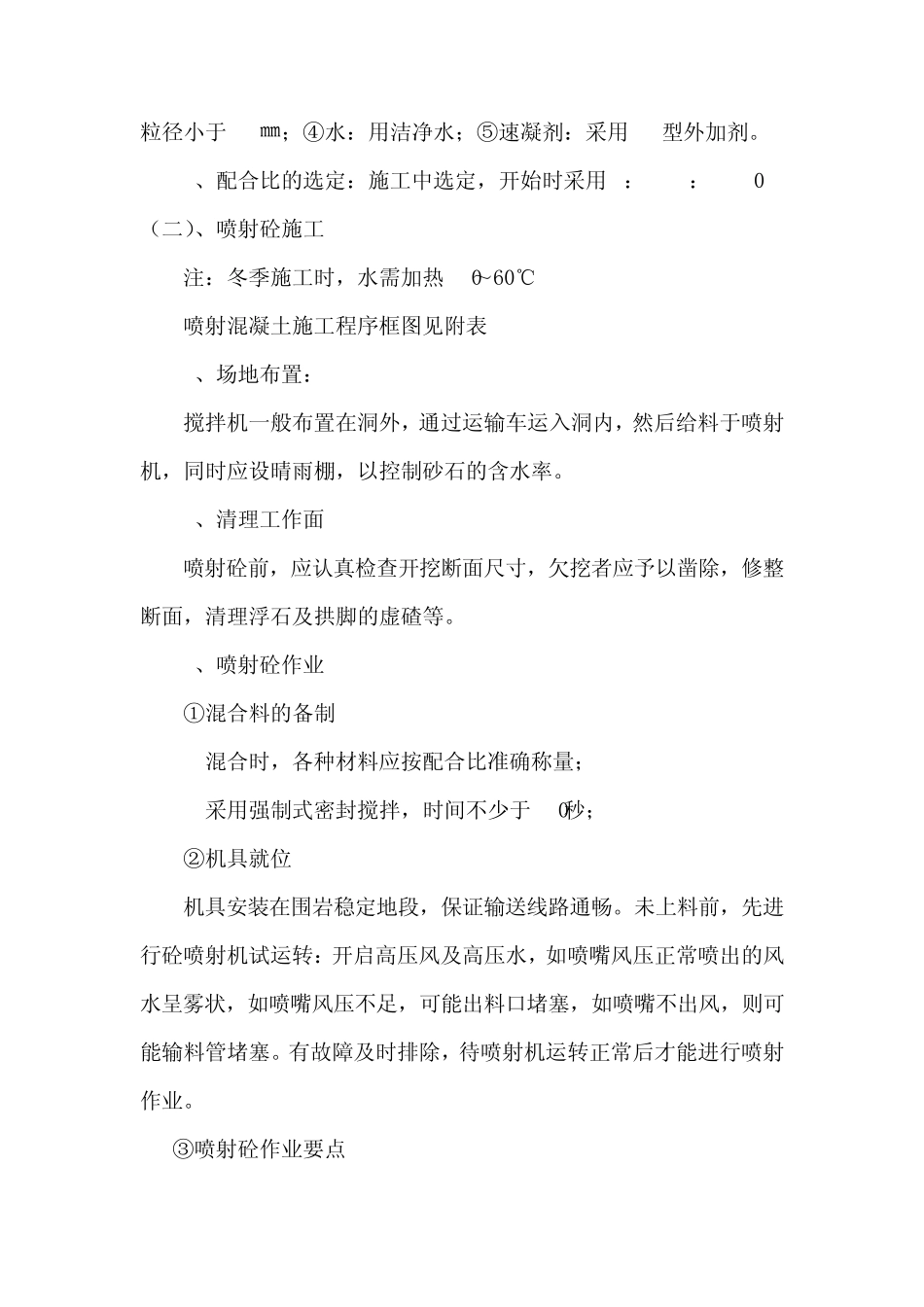

衡茶吉铁路HCJ-3 标段隧道工程 编号：hcjtl-sdgc-005 干喷混凝土施工作业指导书 单 位： 中铁十二局 编 制： 审 核： 批 准： 2009 年 03 月 01 日发布 2009 年 03 月 15 日实施 干喷混凝土施工作业指导书 喷射混凝土就是用压缩空气将掺有速凝剂的砼拌合料通过砼喷射机高速喷射到开挖成型的隧道岩面上迅速凝固而起支护使用。喷射砼可分为干喷、潮喷、湿喷三种方式。其干喷法施工工艺如下： 1 、工机具设备 混凝土搅拌机械：强制式搅拌机（规格 350L 以上）或自动搅拌站 混凝土运输机械：自卸汽车或自卸翻斗车 供风设备：电动空压站或 12m 3 移动式空压机一台 混凝土喷射机械 2 、劳力配置（每班） 干喷机司机 1 人（需经专门培训，持证上岗） 喷射手 2 人（轮换及辅助工作） 上料 3 人 运料 2 人（运输车司机） 搅拌 4 人（含搅拌机司机） 当班电工 1 人 带班 1 人（可由上述人员兼任） （一）、喷射砼的原材料和配合比 1、原材料：①水泥采用 425#普硅水泥；②砂一般用坚硬耐久的中砂或粗砂，砂的含水率以 5~7%为宜；③石子采用坚固耐久的碎石，粒径小于15㎜；④水：用洁净水；⑤速凝剂：采用BR型外加剂。 2、配合比的选定：施工中选定，开始时采用1：1.98：2.02 （二）、喷射砼施工 注：冬季施工时，水需加热50～60℃ 喷射混凝土施工程序框图见附表 1、场地布置： 搅拌机一般布置在洞外，通过运输车运入洞内，然后给料于喷射机，同时应设晴雨棚，以控制砂石的含水率。 2、清理工作面 喷射砼前，应认真检查开挖断面尺寸，欠挖者应予以凿除，修整断面，清理浮石及拱脚的虚碴等。 3、喷射砼作业 ①混合料的备制 a.混合时，各种材料应按配合比准确称量； b.采用强制式密封搅拌，时间不少于90秒； ②机具就位 机具安装在围岩稳定地段，保证输送线路通畅。未上料前，先进行砼喷射机试运转：开启高压风及高压水，如喷嘴风压正常喷出的风水呈雾状，如喷嘴风压不足，可能出料口堵塞，如喷嘴不出风，则可能输料管堵塞。有故障及时排除，待喷射机运转正常后才能进行喷射作业。 ③喷射砼作业要点 a、喷前应用高压风或高压水清洗岩面，将附着在岩面上的粉尘、砼屑冲洗干净，以保证砼与岩面粘结牢固。若用高压水清洗会引起岩面软化时，只能用高压风清扫岩面杂物（视地质情况而定）。 b、严格掌握规定的速凝剂掺量，并添加均匀； c、喷射机工作风压一般控制在 0.2~0.4MPa；...
