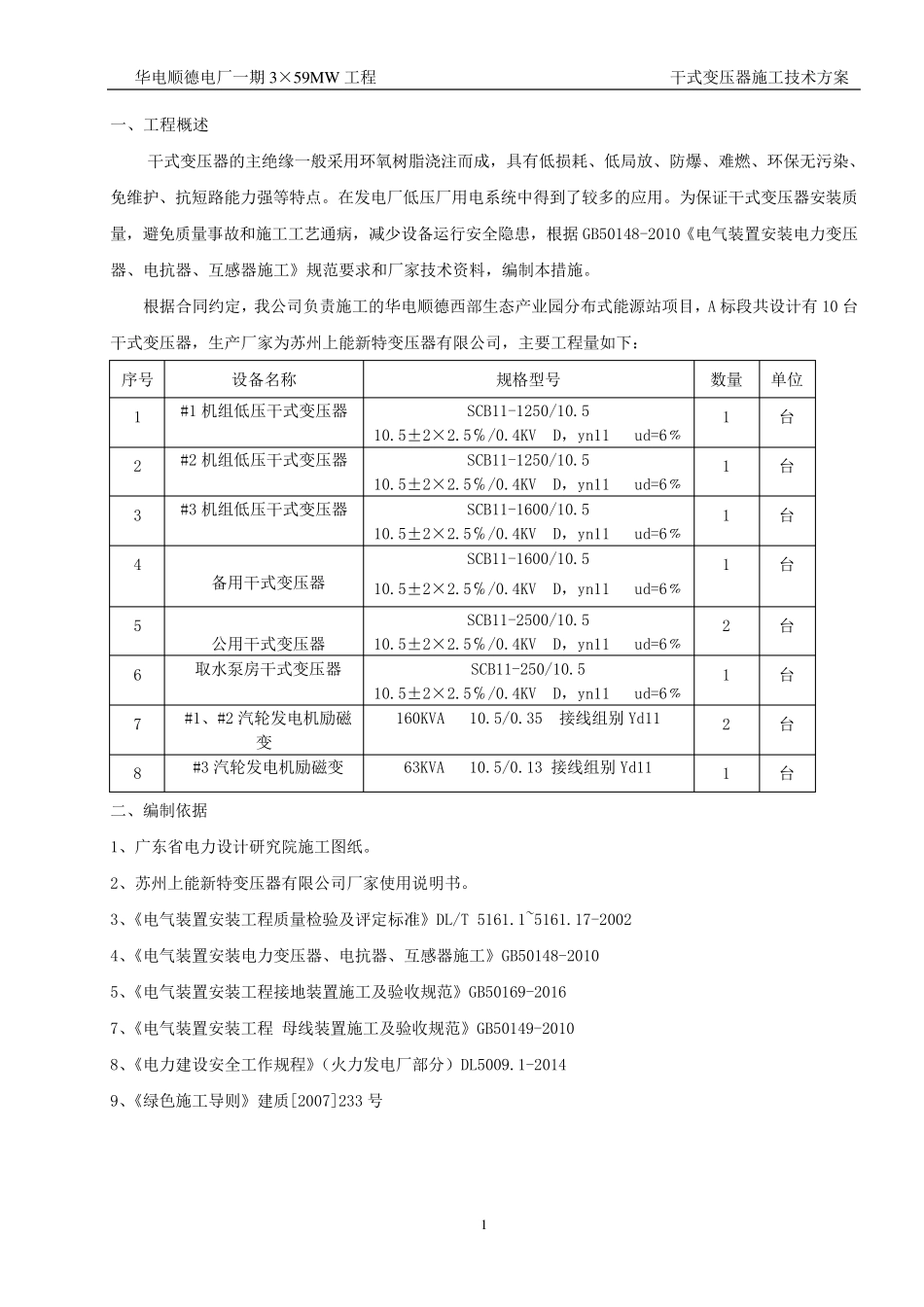

干式变压器安装方案_第1页
1/9

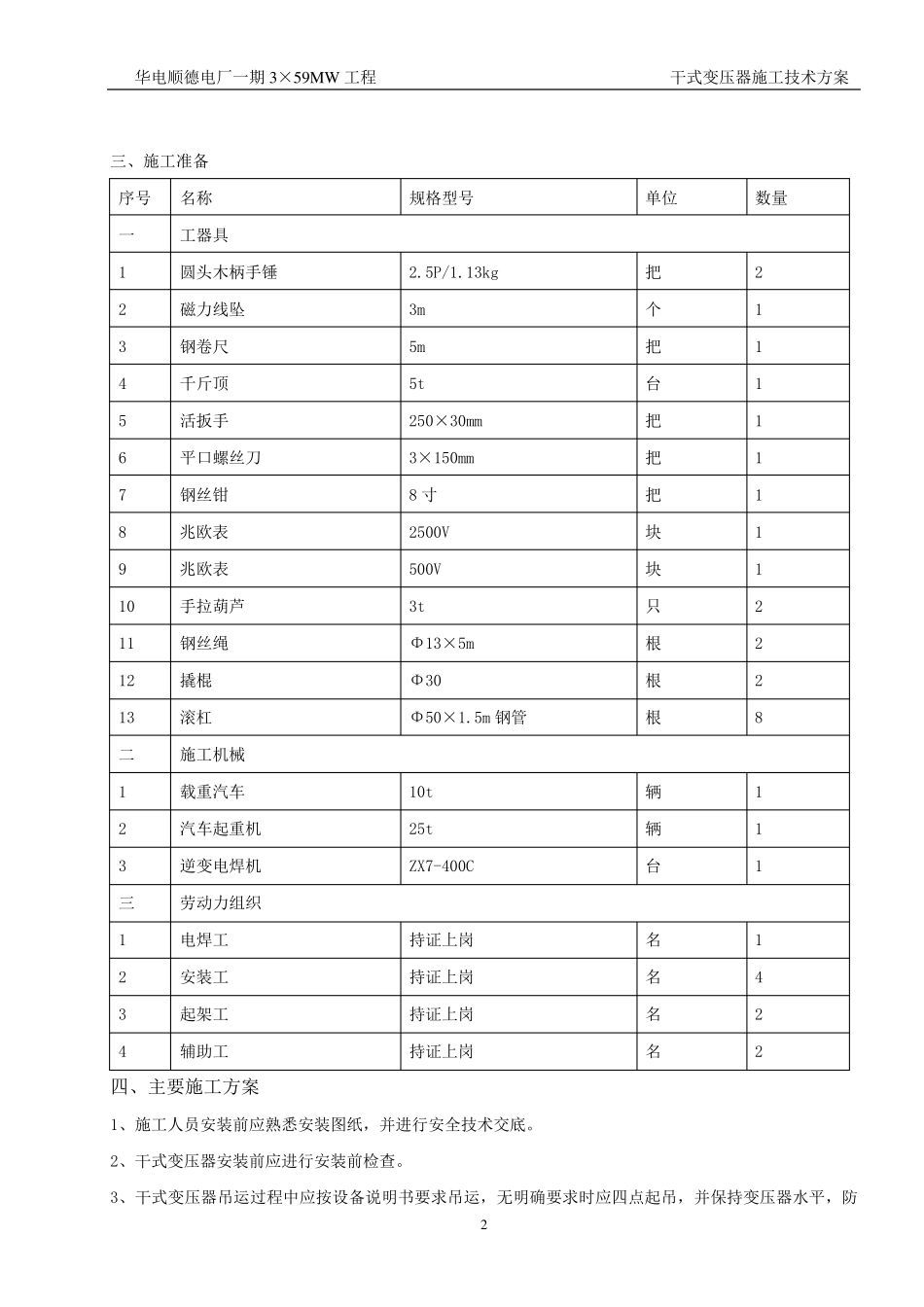

干式变压器安装方案_第2页
2/9
干式变压器安装方案_第3页
3/9
华 电 顺 德 电 厂 一 期 3× 59MW 工 程 干 式 变 压 器 施 工 技 术 方 案 1 一 、 工 程 概 述 干 式 变 压 器 的 主 绝 缘 一 般 采 用 环 氧 树 脂 浇 注 而 成 , 具 有 低 损 耗 、 低 局 放 、 防 爆 、 难 燃 、 环 保 无 污 染 、免 维 护 、 抗 短 路 能 力 强 等 特 点 。 在 发 电 厂 低 压 厂 用 电 系 统 中 得 到 了 较 多 的 应 用 。 为 保 证 干 式 变 压 器 安 装 质量 , 避 免 质 量 事 故 和 施 工 工 艺 通 病 , 减 少 设 备 运 行 安 全 隐 患 , 根 据 GB50148-2010《 电 气 装 置 安 装 电 力 变 压器 、 电 抗 器 、 互 感 器 施 工 》 规 范 要 求 和 厂 家 技 术 资 料 , 编 制 本 措 施 。 根 据 合 同 约 定 , 我 公 司 负 责 施 工 的 华 电 顺 德 西部生态产业园分布式 能 源站项目, A 标段共设 计有 10 台干 式 变 压 器 , 生产厂 家 为 苏州上能 新特 变 压 器 有 限公 司 , 主 要 工 程 量 如下: 序号 设 备 名称 规 格型号 数量 单位 1 #1 机组低 压 干 式 变 压 器 SCB11-1250/10.5 10.5±2× 2.5℅/0.4KV D, yn11 ud=6﹪ 1 台 2 #2 机组低 压 干 式 变 压 器 SCB11-1250/10.5 10.5±2× 2.5℅/0.4KV D, yn11 ud=6﹪ 1 台 3 #3 机组低 压 干 式 变 压 器 SCB11-1600/10.5 10.5±2× 2.5℅/0.4KV D, yn11 ud=6﹪ 1 台 4 备 用 干 式 变 压 器 SCB11-1600/10.5 10.5±2× 2.5℅/0.4KV D, yn11 ud=6﹪ 1 台 5 公 用 干 式 变 压 器 SCB11-2500/10.5 10.5±2× 2.5℅/0.4KV D, yn11 ud=6﹪ 2 台 6 取水泵房干 式 变 压 器 SCB11-250/10.5 10.5±2× 2.5℅/0.4KV D, yn11 ud=6﹪ 1 台 7 #1、 #2 汽轮发 电 机励磁变 160KVA 10.5/0.35 接线组别 Yd11 2 台 8 #3 汽轮发 电 机励磁变 63KVA 10.5/0.13 接线组别 Yd11 1 台 二、 编 制 依据 1、 广东省电 力 设 计研究院施 工 图纸。 2、 苏州上能 新特 变 压 器 有 限公 司 厂 家 使用 说明书。 3、《 电 气 装 置 安 装 工 ...
