干式变压器安装要求规范标准VIP免费

干式变压器安装要求规范标准_第1页
1/8

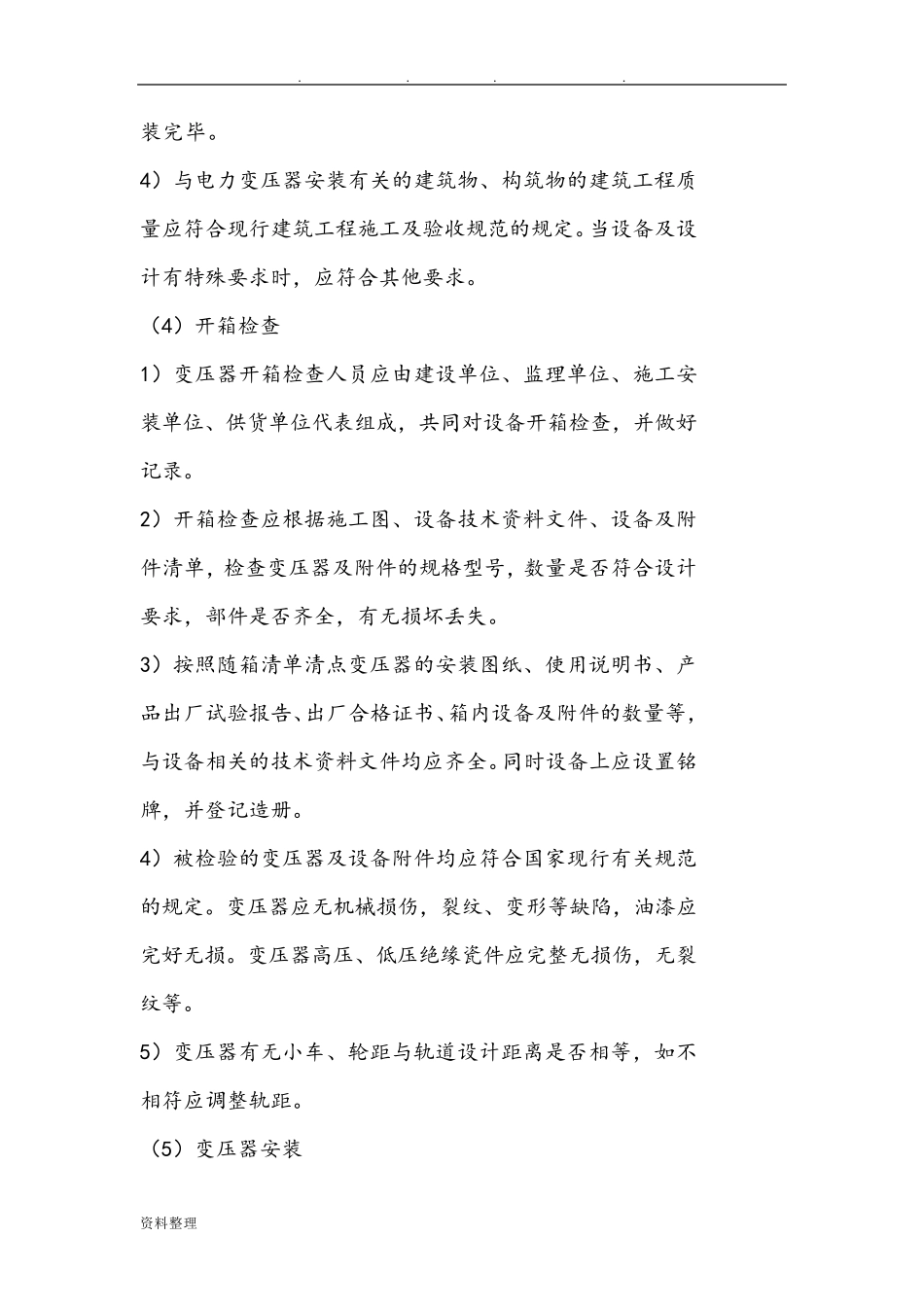

干式变压器安装要求规范标准_第2页
2/8

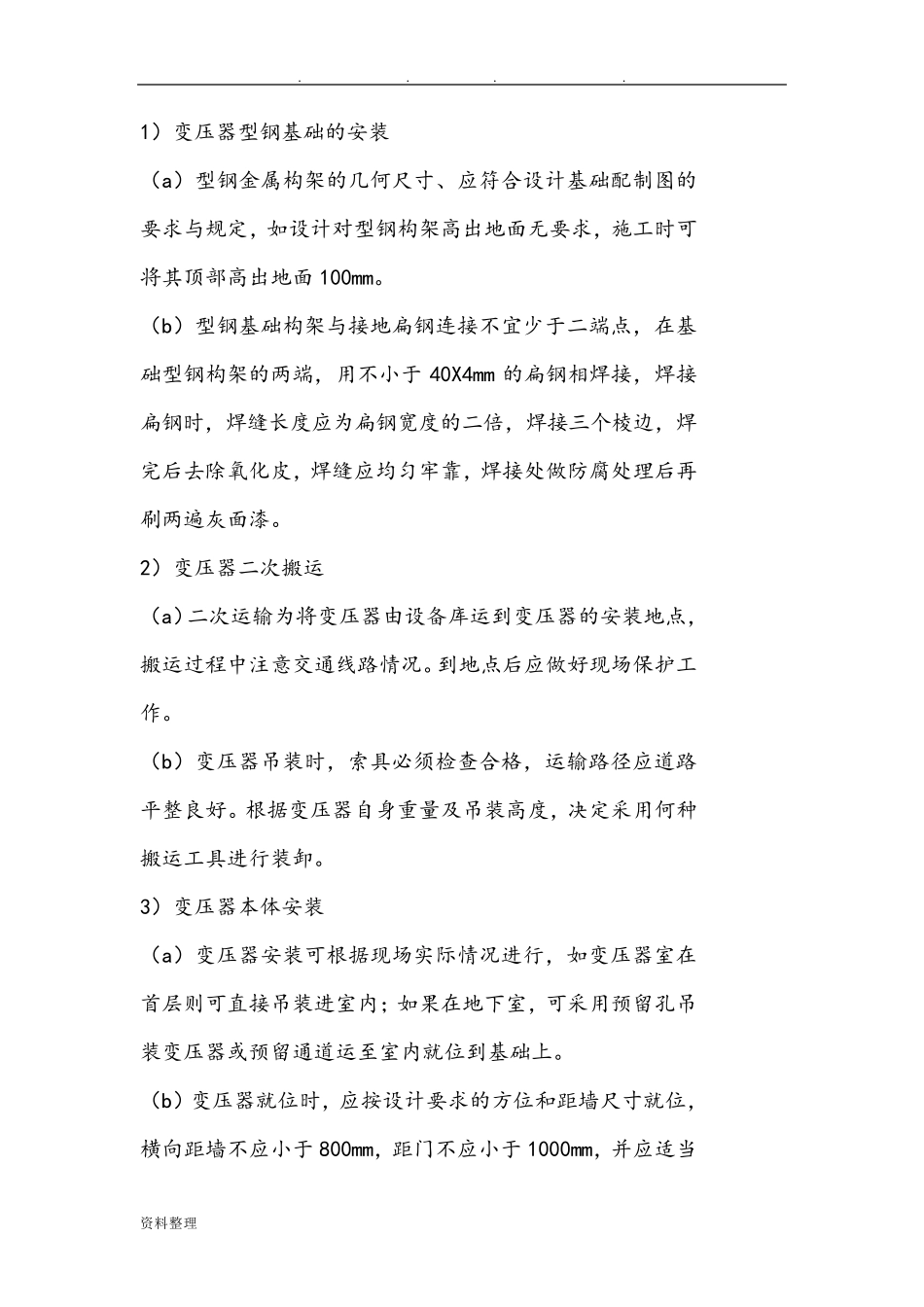

干式变压器安装要求规范标准_第3页
3/8
. . . . 资料整理 环氧树脂干式电力变压器安装技术要求 2010-06-07 14:54:38 来源: (1)前期准备 1)变压器安装施工图手续齐全,并通过供电部门审批资料。 2)应了解设计选用的变压器性能、结构特点及相关技术参数等。 (2)设备及材料要求 1)变压器规格、型号、容量应符合设计要求,其附件,备件齐全,并应有设备的相关技术资料文件,以及产品出厂合格证。设备应装有铭牌,铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗、及接线组别等技术数据。 2)辅助材料:电焊条,防锈漆,调和漆等均应符合设计要求,并有产品合格证。 (3)作业条件 1)变压器室内、墙面、屋顶、地面工程等应完毕,屋顶防水无渗漏,门窗及玻璃安装完好,地坪抹光工作结束,室外场地平整,设备基础按工艺配制图施工完毕。受电后无法进行再装饰的工程以及影响运行安全的项 目 施工完毕。 2)预 埋 件、预 留 孔 洞 等均已 清 理 并调整至 符合设计要求。 3)保 护 性网 门,栏 杆 等安全设施齐全,通风 、消 防设置 安. . . . 资料整理 装完毕。 4)与电力变压器安装有关的建筑物、构筑物的建筑工程质量应符合现行建筑工程施工及验收规范的规定。当设备及设计有特殊要求时,应符合其他要求。 (4)开箱检查 1)变压器开箱检查人员应由建设单位、监理单位、施工安装单位、供货单位代表组成,共同对设备开箱检查,并做好记录。 2)开箱检查应根据施工图、设备技术资料文件、设备及附件清单,检查变压器及附件的规格型号,数量是否符合设计要求,部件是否齐全,有无损坏丢失。 3)按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证书、箱内设备及附件的数量等,与设备相关的技术资料文件均应齐全。同时设备上应设置铭牌,并登记造册。 4)被检验的变压器及设备附件均应符合国家现行有关规范的规定。变压器应无机械损伤,裂纹、变形等缺陷,油漆应完好无损。变压器高压、低压绝缘瓷件应完整无损伤,无裂纹等。 5)变压器有无小车、轮距与轨道设计距离是否相等,如不相符应调整轨距。 (5)变压器安装 . . . . 资料整理 1)变压器型钢基础的安装 (a)型钢金属构架的几何尺寸、应符合设计基础配制图的要求与规定,如设计对型钢构架高出地面无要求,施工时可将其顶部高出地面 100mm。 (b)型钢基础构架与接地扁钢连接不宜少于二端点,在基础型钢构架的两端,用不小于...
