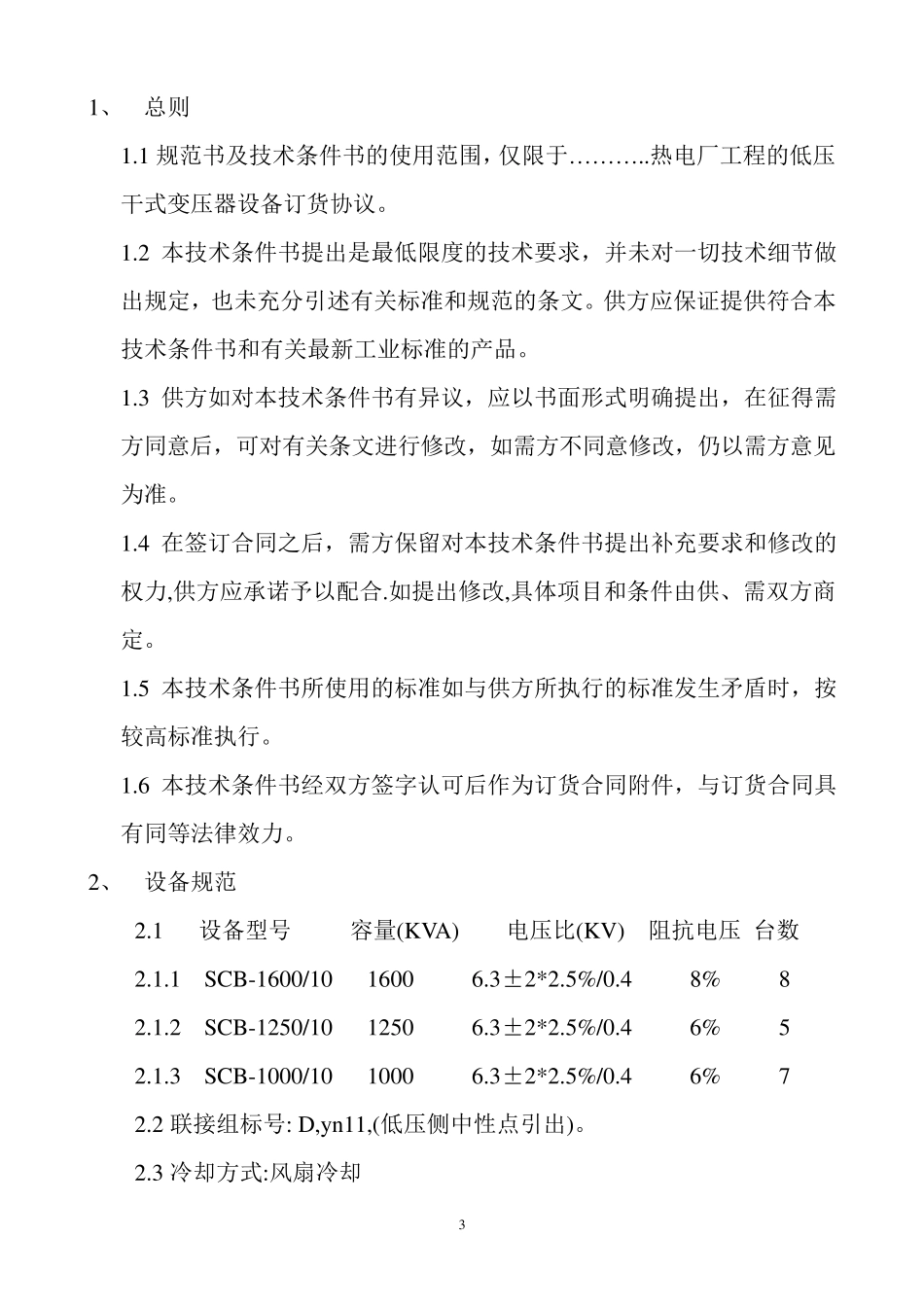

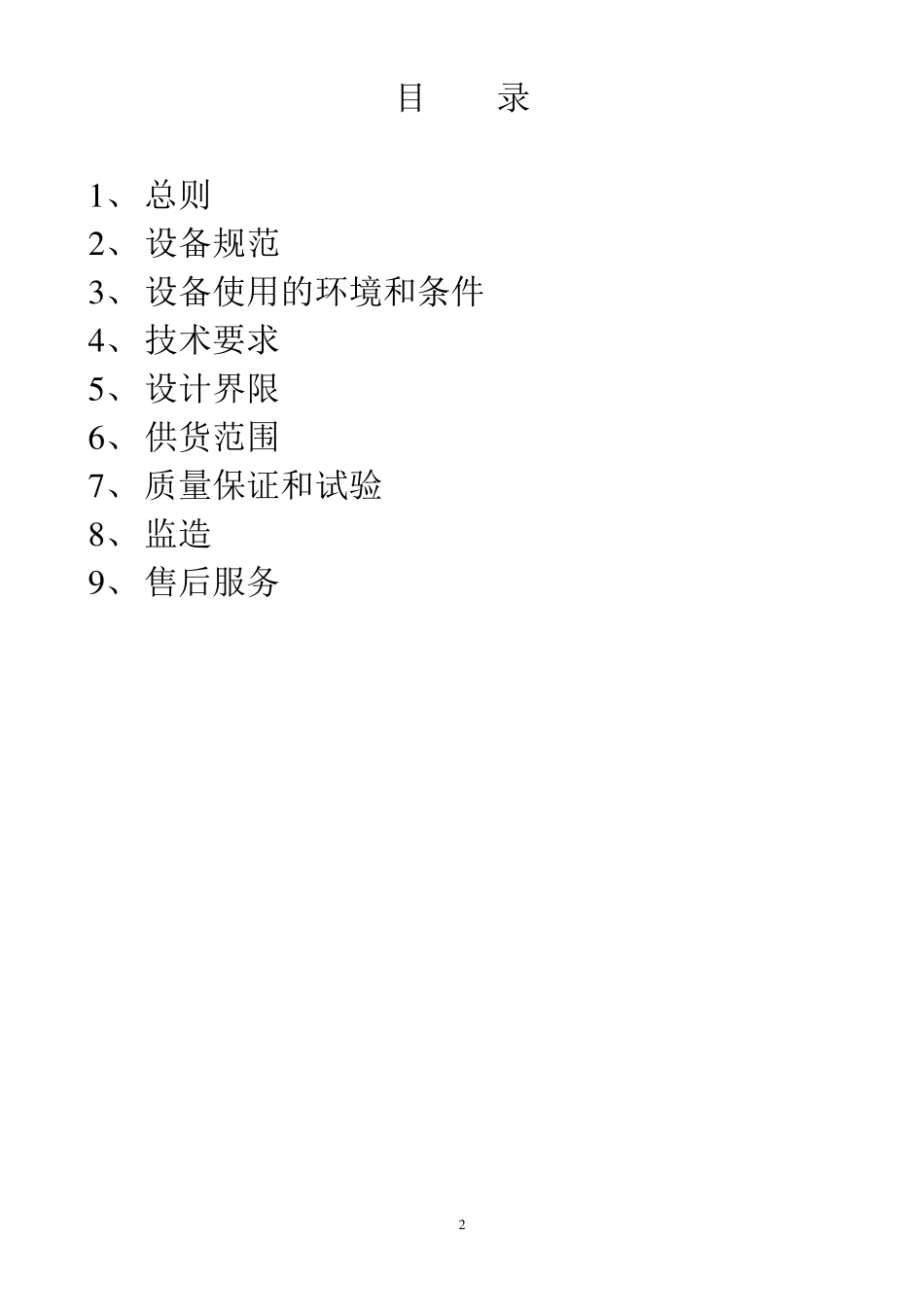

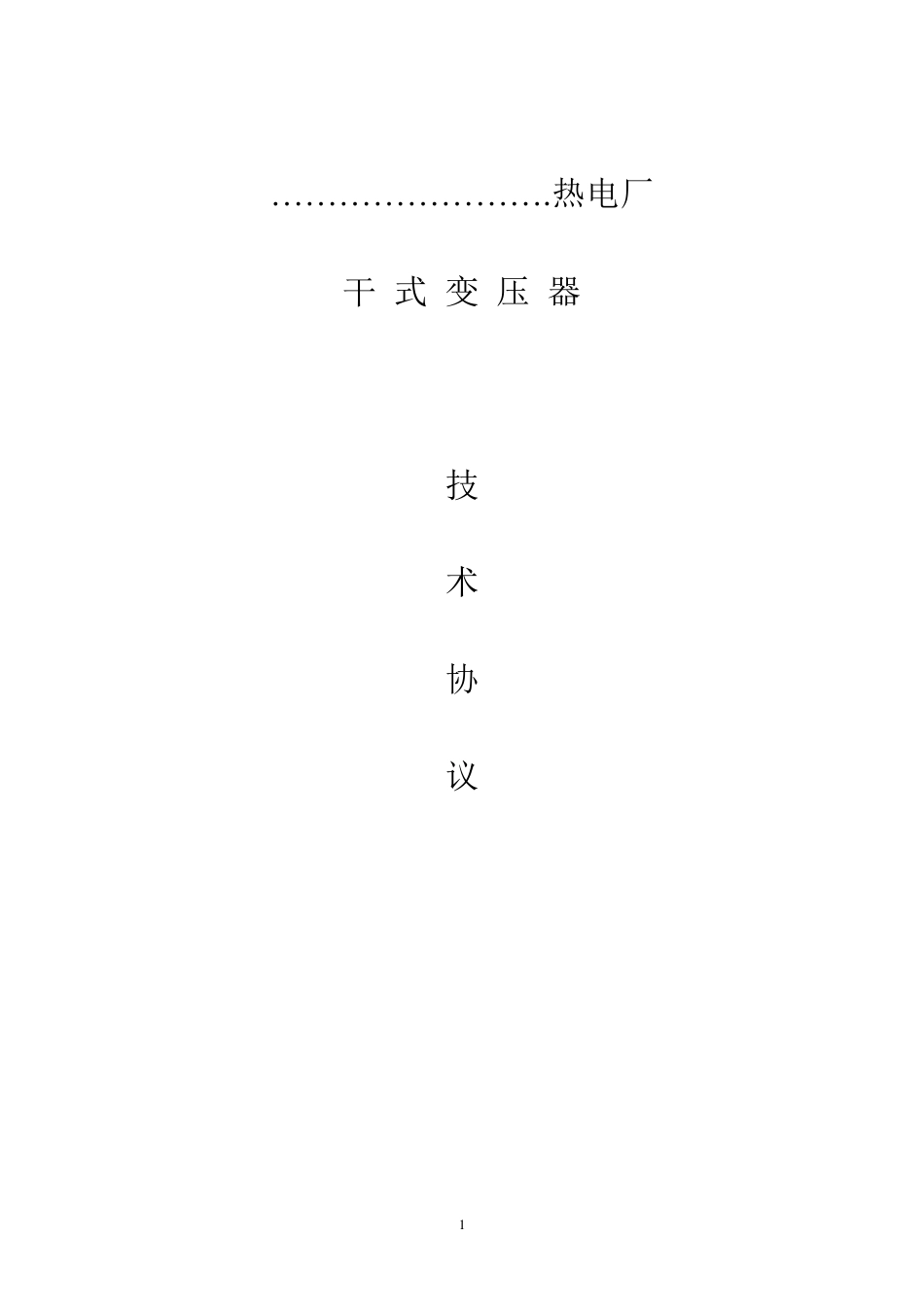

1 …………………….热电厂 干 式 变 压 器 技 术 协 议 2 目 录 1 、 总则 2 、 设备规范 3 、 设备使用的环境和条件 4 、 技术要求 5 、 设计界限 6 、 供货范围 7 、 质量保证和试验 8 、 监造 9 、 售后服务 3 1、 总则 1.1 规范书及技术条件书的使用范围，仅限于………..热电厂工程的低压干式变压器设备订货协议。 1.2 本技术条件书提出是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本技术条件书和有关最新工业标准的产品。 1.3 供方如对本技术条件书有异议，应以书面形式明确提出，在征得需方同意后，可对有关条文进行修改，如需方不同意修改，仍以需方意见为准。 1.4 在签订合同之后，需方保留对本技术条件书提出补充要求和修改的权力,供方应承诺予以配合.如提出修改,具体项目和条件由供、需双方商定。 1.5 本技术条件书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。 1.6 本技术条件书经双方签字认可后作为订货合同附件，与订货合同具有同等法律效力。 2、 设备规范 2.1 设备型号 容量(KVA) 电压比(KV) 阻抗电压 台数 2.1.1 SCB-1600/10 1600 6.3±2*2.5%/0.4 8% 8 2.1.2 SCB-1250/10 1250 6.3±2*2.5%/0.4 6% 5 2.1.3 SCB-1000/10 1000 6.3±2*2.5%/0.4 6% 7 2.2 联接组标号: D,yn11,(低压侧中性点引出)。 2.3 冷却方式:风扇冷却 4 2.4 绝缘等级:F 级,最高温升100K ,温度极限155℃。 2.5 绝缘水平:雷电冲击耐受电压(峰值) ≮75K V. 1 分钟工频耐电压(有效值) ≮35K V. 2.6 中性点运行方式:直接接地 3、设备使用环境条件(本设备安装于户内) 3.1 安装地点:户内 3.2 海拔高度:不超过1000 米 3.3 极端最高温度:42.1℃ 3.4 极端最低温度:-23.0℃ 3.5 平均相对湿度:64% 3.6 地震强度:6 度 4、 技术要求 4.1 电厂用干式变压器为三相,双卷,其绝缘等级不低于“F”级。变压器寿命不小于30 年。 4.2 在最高的环境温度下能保证变压器额定容量输出，环境温度20℃时，允许 10%过负荷连续运行。 4.3 具有良好的耐高强度的绝缘结构，设有轴向风道，散热性良好。 4.4 可随时投网，停止运行一段时间后，可不经干燥而直接投入电网安全运行。 4.5 阻燃性好，自身不燃，遇到火源时，不产生有害气体。 4.6 变压器为低损耗型，高低压线圈材...
