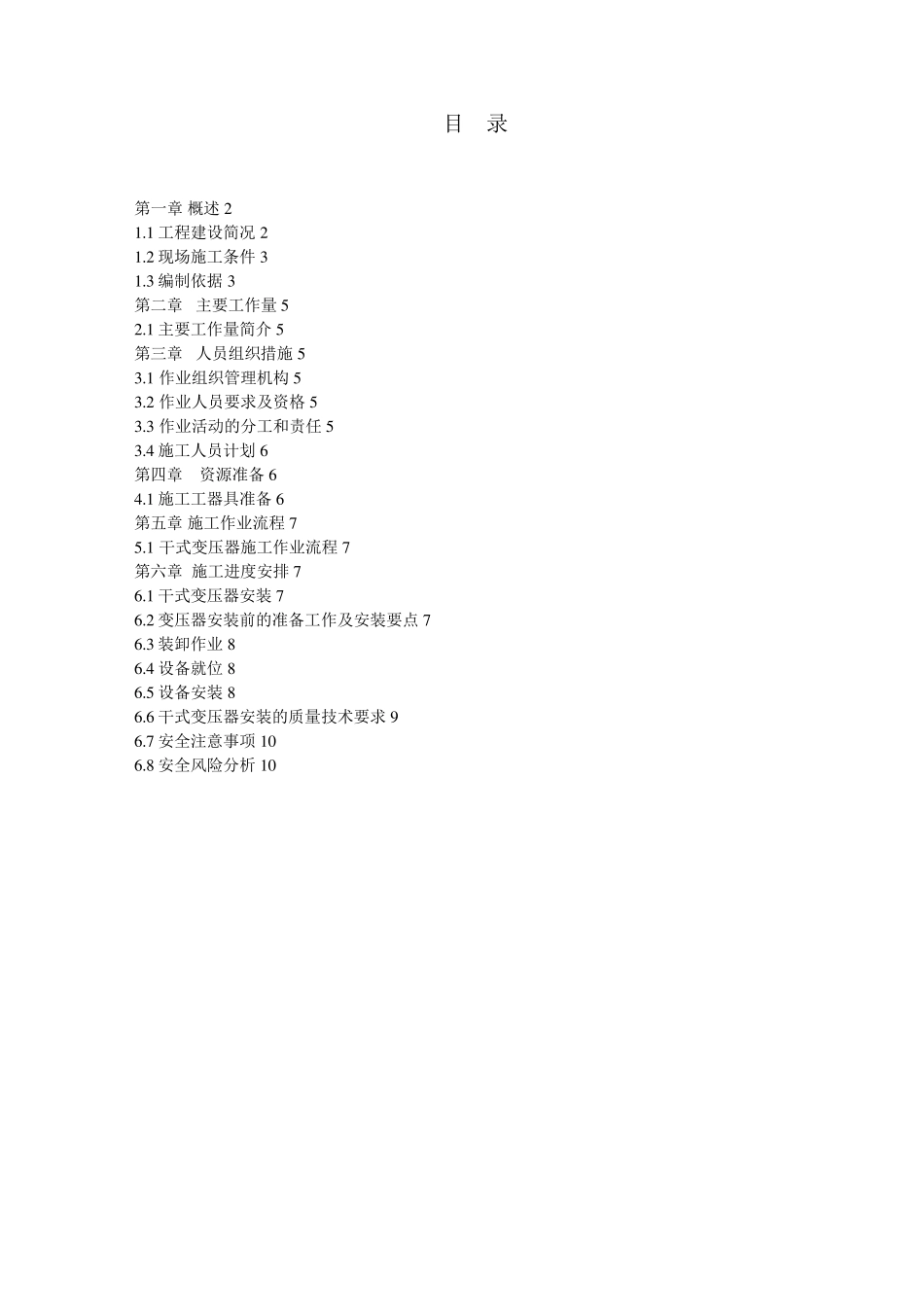

目 录 第一章 概述 2 1 .1 工程建设简况 2 1 .2 现场施工条件 3 1 .3 编制依据 3 第二章 主要工作量 5 2 .1 主要工作量简介 5 第三章 人员组织措施 5 3 .1 作业组织管理机构 5 3 .2 作业人员要求及资格 5 3 .3 作业活动的分工和责任 5 3 .4 施工人员计划 6 第四章 资源准备 6 4 .1 施工工器具准备 6 第五章 施工作业流程 7 5 .1 干式变压器施工作业流程 7 第六章 施工进度安排 7 6 .1 干式变压器安装 7 6 .2 变压器安装前的准备工作及安装要点 7 6 .3 装卸作业 8 6 .4 设备就位 8 6 .5 设备安装 8 6 .6 干式变压器安装的质量技术要求 9 6 .7 安全注意事项 1 0 6 .8 安全风险分析 1 0 第一章 概述 1 .1 工程建设简况 新建哈密南±800kV 换流站位于哈密市的南偏西的山上平原，地形较为平坦开阔，距离哈密市约 24km，站址西侧 1.5km、3.5km 为大南湖乡道及 S235 省道（哈罗公路），站址西南距大南湖村约 3km，站址南侧约 2.3km 为在建的哈密～罗布泊铁路,全站占地面积 24.36 万平方 M。本期 6 回 500kV 出线均连接至周围电厂。站址位于山上平原，局部分布有微丘，目前场地为戈壁滩，地表覆盖一层碎石，无植被生长。场地西侧为昭诺尔河。 直流双极额定输送功率为 8000MW。±800kV 直流双极线路一回、接地极出线 1 回。换流变压器：全站 24 台工作换流变压器，4 台备用换流变，共计 28 台。平波电抗器：每极平波电抗器电感值按300mH 考虑。平波电抗器为干式绝缘，每极设6 台平波电抗器，采用“分置于极母线与中性母线”安装方式，每台平抗电感值50mH。直流滤波器：按每极 2 组双调谐直流滤波器组并联考虑，两组直流滤波器高低压侧均共用一台隔离开关。750kV 交流出线：远期 6 回，其 中至 750kV 哈密变 2 回、750kV 吐 鲁 番 变 2 回、750kV 哈密南变 2 回； 本期 4 回，其 中750kV 哈密变 2 回、750kV 哈密南变 2 回。交流 500kV 出线：远 期 6 回（不 堵 死 远 景 扩建2 回的可 能 性）、本期 6 回，均为电源 进 线。交流 750kV 和 交流 500kV 之 间 设两台750/500kV联络 变压器，每台联络 变压器容 量 为2100MVA。500kV 交流滤波器及高压并联电容器：500kV交流滤波器及高压并联电容 器总 容 量3880Mvar,分为 4 大组、16 小 组，其 中，5 小组...
