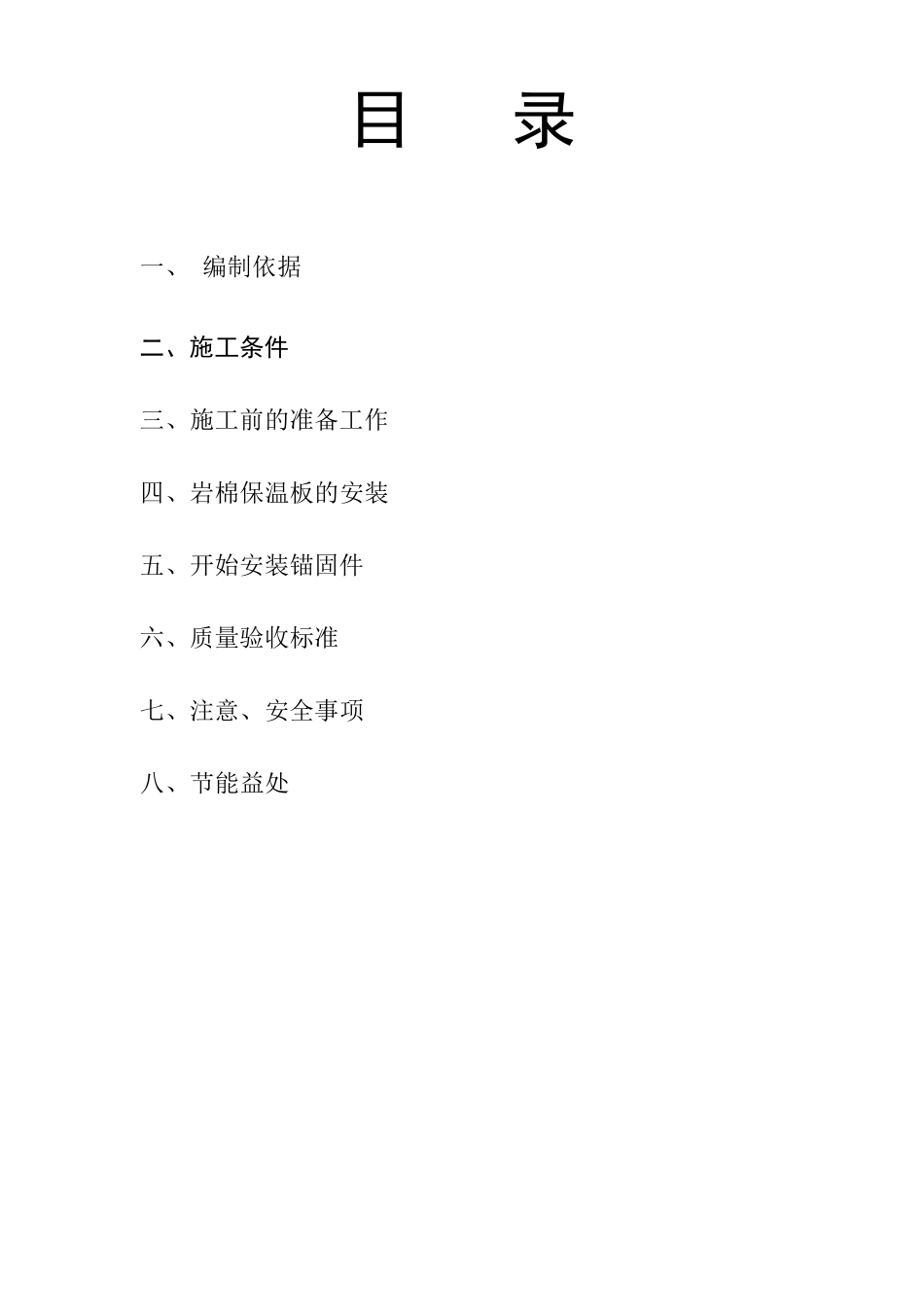

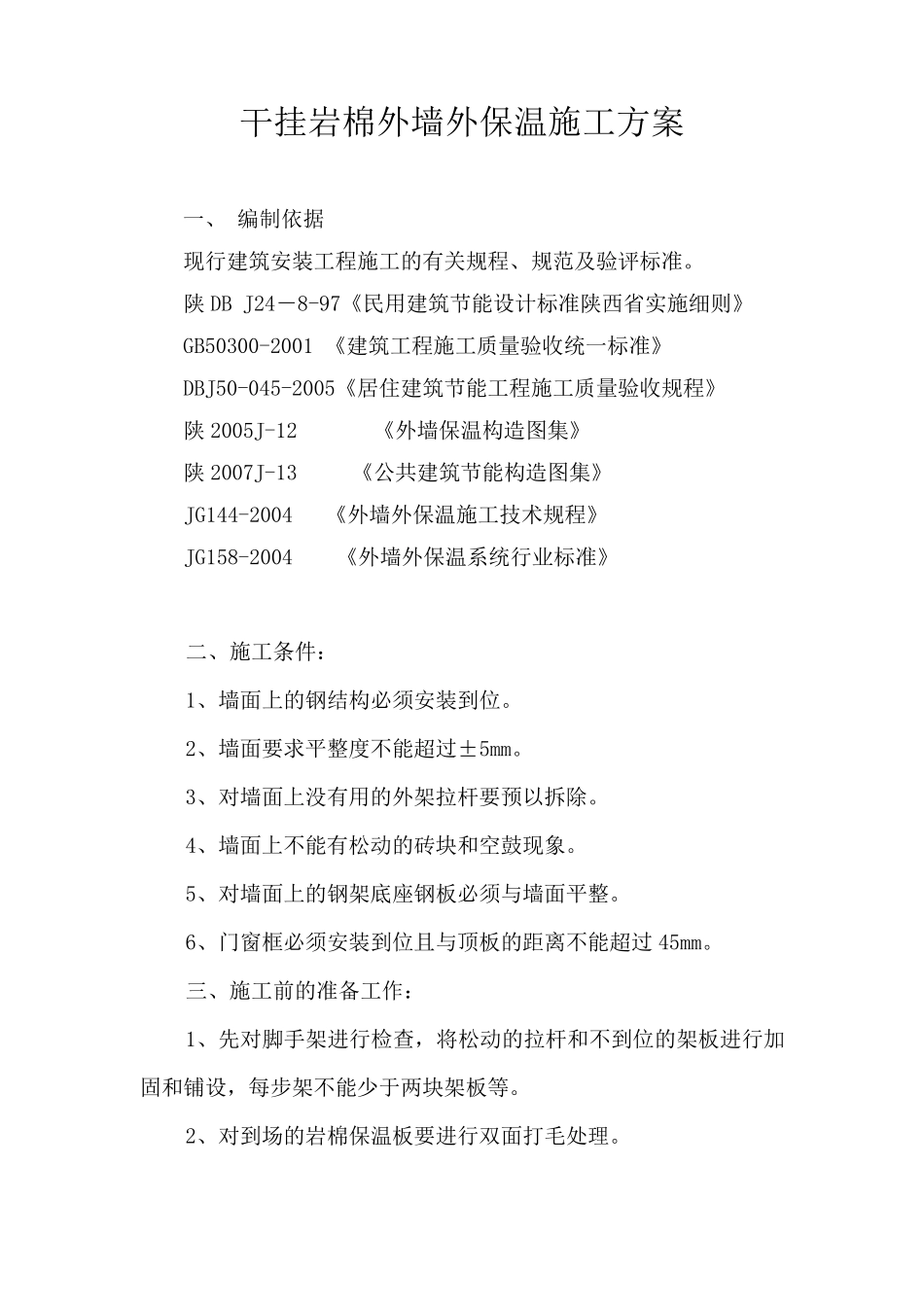

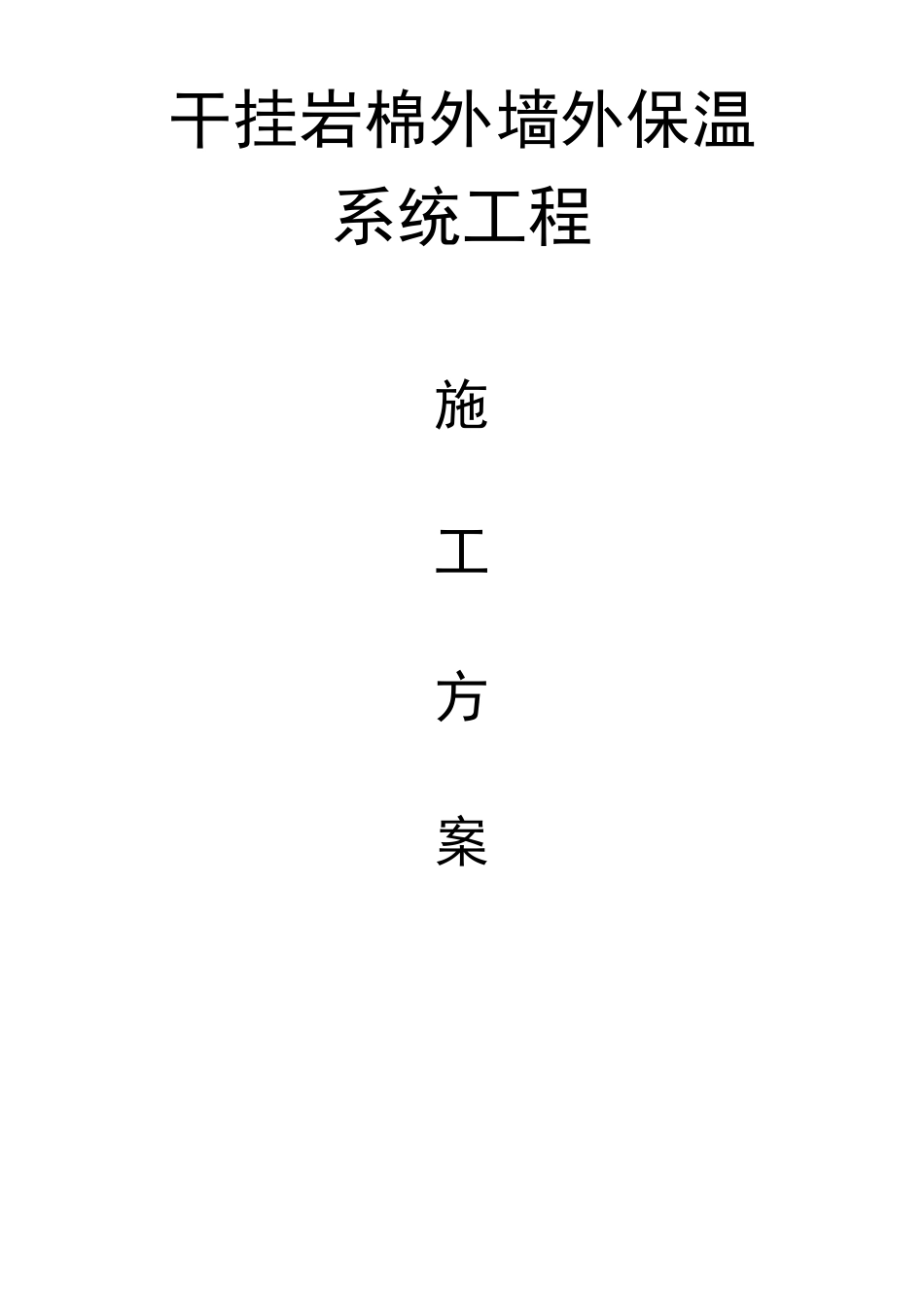

干挂岩棉外墙外保温系统工程 施 工 方 案 目 录 一、 编制依据 二、施工条件 三、施工前的准备工作 四、岩棉保温板的安装 五、开始安装锚固件 六、质量验收标准 七、注意、安全事项 八、节能益处 干挂岩棉外墙外保温施工方案 一、 编制依据 现行建筑安装工程施工的有关规程、规范及验评标准。 陕DB J24－8-97《民用建筑节能设计标准陕西省实施细则》 GB50300-2001 《建筑工程施工质量验收统一标准》 DBJ50-045-2005《居住建筑节能工程施工质量验收规程》 陕2005J-12 《外墙保温构造图集》 陕2007J-13 《公共建筑节能构造图集》 JG144-2004 《外墙外保温施工技术规程》 JG158-2004 《外墙外保温系统行业标准》 二、施工条件： 1、墙面上的钢结构必须安装到位。 2、墙面要求平整度不能超过±5mm。 3、对墙面上没有用的外架拉杆要预以拆除。 4、墙面上不能有松动的砖块和空鼓现象。 5、对墙面上的钢架底座钢板必须与墙面平整。 6、门窗框必须安装到位且与顶板的距离不能超过45mm。 三、施工前的准备工作： 1、先对脚手架进行检查，将松动的拉杆和不到位的架板进行加固和铺设，每步架不能少于两块架板等。 2、对到场的岩棉保温板要进行双面打毛处理。 3、按照钢架的空间进行裁割好岩棉保温板。 四、岩棉保温板的安装 龙骨施工完毕后，在龙骨夹层中铺贴保温层，外保温墙体是由功能分明的墙体结构层、保温层，做好外保温墙体的主要技术关键是：保温层与结构层以连接方式。自下而上沿水平方向横向交错铺贴。阴、阳角处岩棉保温板交错互锁。 岩棉保温板铺设自上而下相互连接，应按顺序铺设，当遇到门窗洞口时，应符合相关图集要求。 岩棉保温板安装完毕后，用锡箔纸将岩棉岩棉保温板罩面。 五、开始安装锚固件： 1、锚固件以每平方米平均不少于 5-8 个。 2、锚固件上的自攻螺丝应挤紧并将塑料膨胀钉的钉帽与板表面平剂或低 1mm，使其与基层墙体充分锚固。 六 、 质 量 验 收 标 准 ： 1、 质 量 标 准 1） 主 控 项 目 ： 节 能 建 筑 所 采 用 的 主 要 保 温 材 料 、 半 成 品 、 成 品 、构 配 件 必 须 有 质 量 合 格 证 明 文 件 ， 其 规 定 、 型 号 及 性 能 必 须 符 合 国 家与 地 方 有 关 技 术 标 准 的 要 求 。 保 温 层 厚 度 不 得 低 于 设 计 要 求 ，构 造 做 法 应 ...
