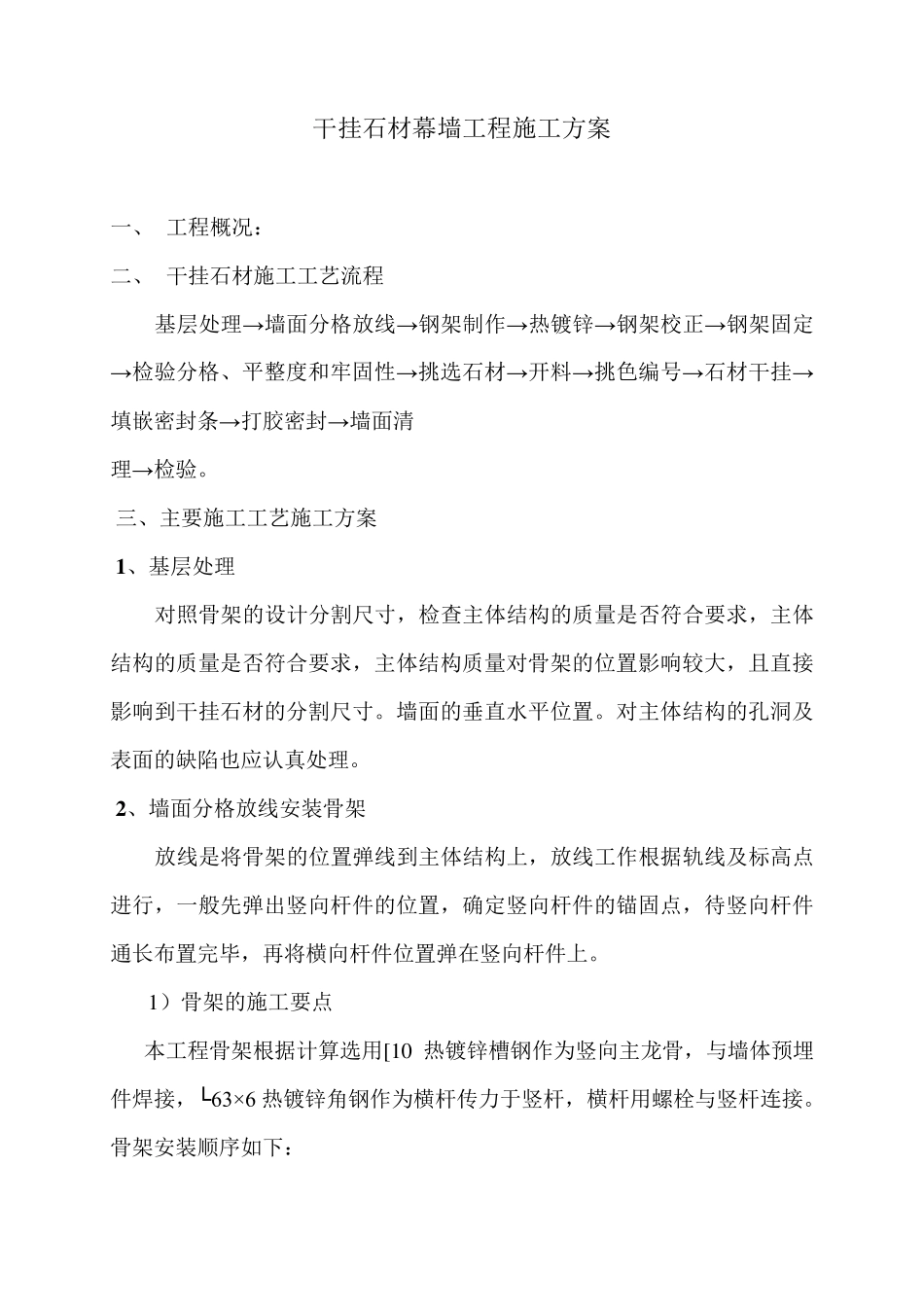

干挂石材幕墙工程施工方案 一、 工程概况： 二、 干挂石材施工工艺流程 基层处理→墙面分格放线→钢架制作→热镀锌→钢架校正→钢架固定→检验分格、平整度和牢固性→挑选石材→开料→挑色编号→石材干挂→填嵌密封条→打胶密封→墙面清 理→检验。 三、主要施工工艺施工方案 1 、基层处理 对照骨架的设计分割尺寸，检查主体结构的质量是否符合要求，主体结构的质量是否符合要求，主体结构质量对骨架的位置影响较大，且直接影响到干挂石材的分割尺寸。墙面的垂直水平位置。对主体结构的孔洞及表面的缺陷也应认真处理。 2 、墙面分格放线安装骨架 放线是将骨架的位置弹线到主体结构上，放线工作根据轨线及标高点进行，一般先弹出竖向杆件的位置，确定竖向杆件的锚固点，待竖向杆件通长布置完毕，再将横向杆件位置弹在竖向杆件上。 1）骨架的施工要点 本工程骨架根据计算选用[10 热镀锌槽钢作为竖向主龙骨，与墙体预埋件焊接，└63×6 热镀锌角钢作为横杆传力于竖杆，横杆用螺栓与竖杆连接。骨架安装顺序如 下 ： （1） 先安装竖向杆件，竖向杆件与主体结构相连，待竖向杆件就位后再安装横向杆件； （2） 采用型钢连接长骨架，将其分别穿进上下杆件的端部后再用螺栓拧紧，横向杆件采用螺栓连接 2）骨架的质量控制 （1） 骨架安装前将竖杆与横杆位置线弹到主体结构表面。 （2） 施工竖杆前在首尾位置吊通长垂直线，并用经纬仪校核，以确保骨架垂直度。 （3）拉通长水平线，检验竖杆是否在同一平面上。 3 、石材干挂施工 1）干挂石材施工要点 （1） 对批量生产的同一种石材，经认真挑选（注意色差），剔除缺棱掉角及有裂纹的石材后按部位顺序编号，在石材边缘划线打定眼孔，一般每隔 30cm 设一个孔。 （2） 石材干挂采用自上而下或自下而上两种顺序，流水作业，保证满足工期要求，避免上下层交叉作业，以确保安全施工。 （3） 定出第一块石材高度后，用不锈钢挂件插住石材底边，并用不锈钢插销固定石材上口，以避免移位。石材位置、垂直度验收后，在挂销与孔之间、插销与孔之间用云石胶固定。云石胶具有快干性，凝固后强度与石材相似，能保证石材安装后不偏位、不松动。 （4） 完成第一排石材安装后，将第二排石材底孔插入第一排石材上边凸起的插销上，并用石胶填充固定，上边再用不锈钢挂件固定，如此循环 贴挂。 （5） 由于本工程单块石材面积大，石材厚，重量大，搬运不便，在脚手架上预先安装支架用...
