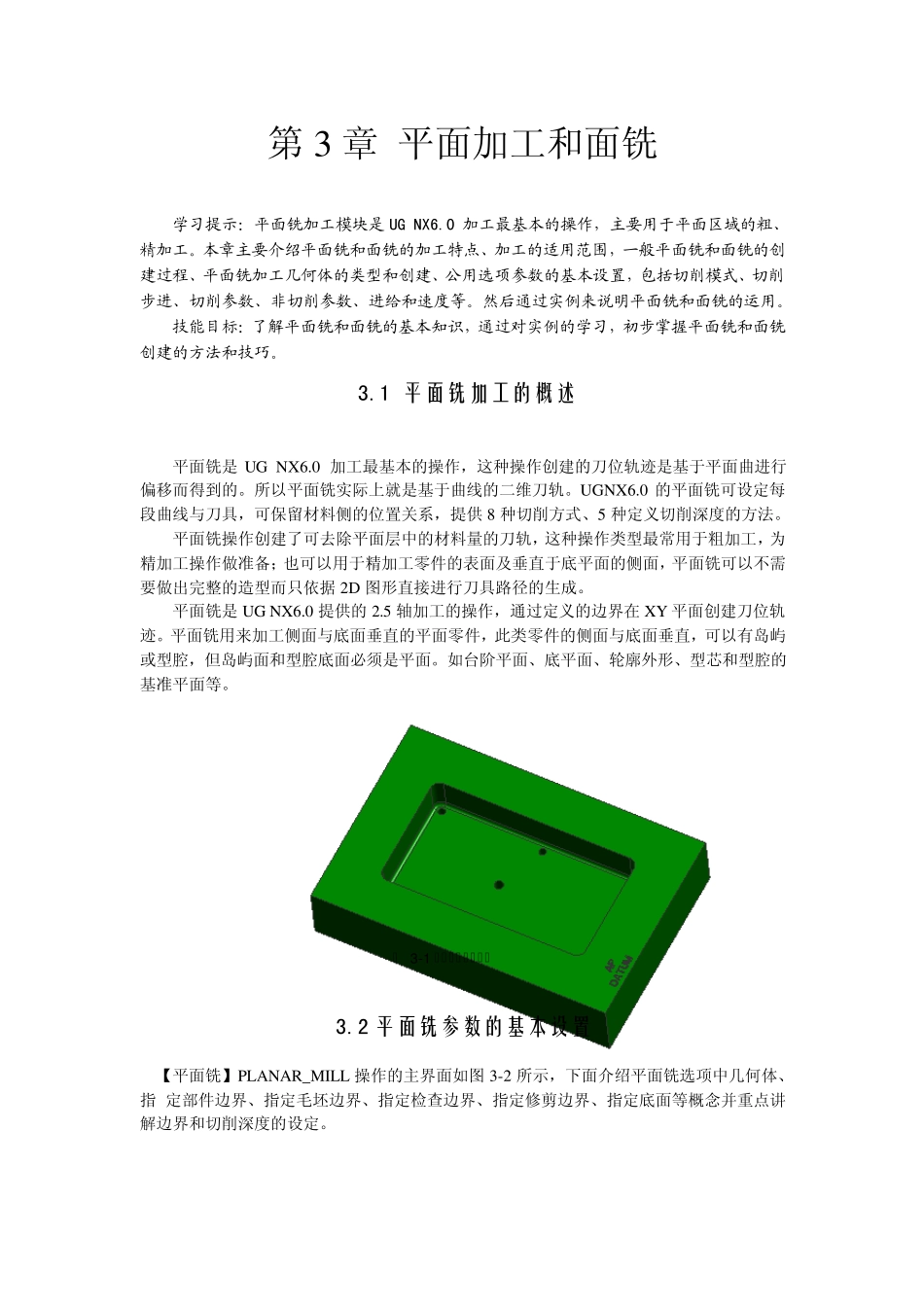

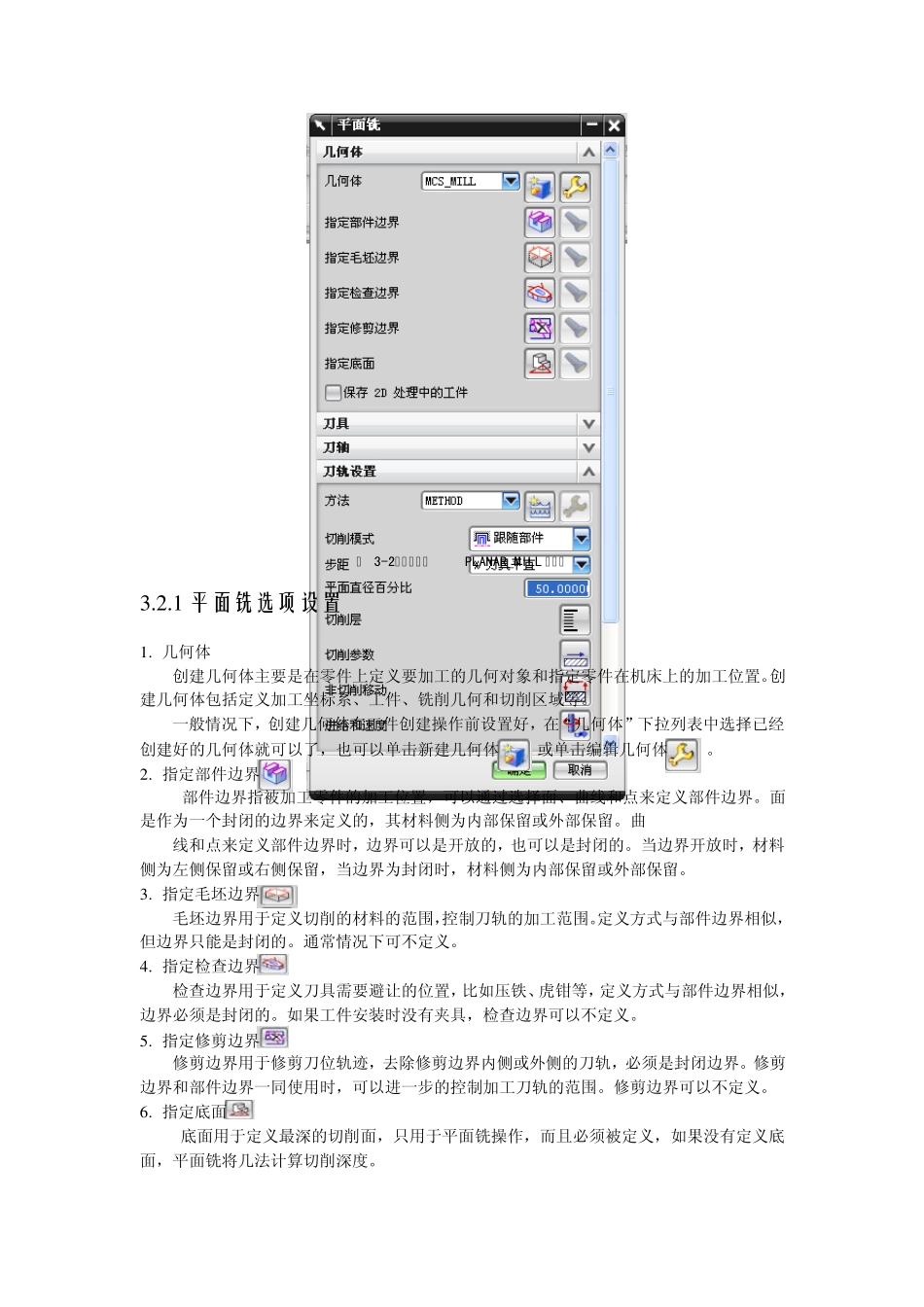

第3 章 平面加工和面铣 学习提示：平面铣加工模块是UG NX6.0 加工最基本的操作，主要用于平面区域的粗、精加工。本章主要介绍平面铣和面铣的加工特点、加工的适用范围，一般平面铣和面铣的创建过程、平面铣加工几何体的类型和创建、公用选项参数的基本设置，包括切削模式、切削步进、切削参数、非切削参数、进给和速度等。然后通过实例来说明平面铣和面铣的运用。 技能目标：了解平面铣和面铣的基本知识，通过对实例的学习，初步掌握平面铣和面铣创建的方法和技巧。 3.1 平面铣加工的概述 平面铣是UG NX6.0 加工最基本的操作，这种操作创建的刀位轨迹是基于平面曲进行偏移而得到的。所以平面铣实际上就是基于曲线的二维刀轨。UGNX6.0 的平面铣可设定每段曲线与刀具，可保留材料侧的位置关系，提供8 种切削方式、5 种定义切削深度的方法。 平面铣操作创建了可去除平面层中的材料量的刀轨，这种操作类型最常用于粗加工，为精加工操作做准备；也可以用于精加工零件的表面及垂直于底平面的侧面，平面铣可以不需要做出完整的造型而只依据 2D 图形直接进行刀具路径的生成。 平面铣是UG NX6.0 提供的2.5 轴加工的操作，通过定义的边界在 XY 平面创建刀位轨迹。平面铣用来加工侧面与底面垂直的平面零件，此类零件的侧面与底面垂直，可以有岛屿或型腔，但岛屿面和型腔底面必须是平面。如台阶平面、底平面、轮廓外形、型芯和型腔的基准平面等。 图 3 -1 平面铣的工件示例 3.2 平面铣参数的基本设置 【平面铣】PLANAR_MILL 操作的主界面如图 3-2 所示，下面介绍平面铣选项中几何体、指 定部件边界、指定毛坯边界、指定检查边界、指定修剪边界、指定底面等概念并重点讲解边界和切削深度的设定。 图 3-2【平面铣】PLANAR_MILL 对话框 3 .2 .1 平面铣选项设置 1 . 几何体 创建几何体主要是在零件上定义要加工的几何对象和指定零件在机床上的加工位置。创建几何体包括定义加工坐标系、工件、铣削几何和切削区域等。 一般情况下，创建几何体在工件创建操作前设置好，在“几何体”下拉列表中选择已经创建好的几何体就可以了，也可以单击新建几何体或单击编辑几何体。 2 . 指定部件边界 部件边界指被加工零件的加工位置，可以通过选择面、曲线和点来定义部件边界。面是作为一个封闭的边界来定义的，其材料侧为内部保留或外部保留。曲 线和点来定义部件边界时，边界可以是开放的，也可以是封闭的。当边界开放时，...
