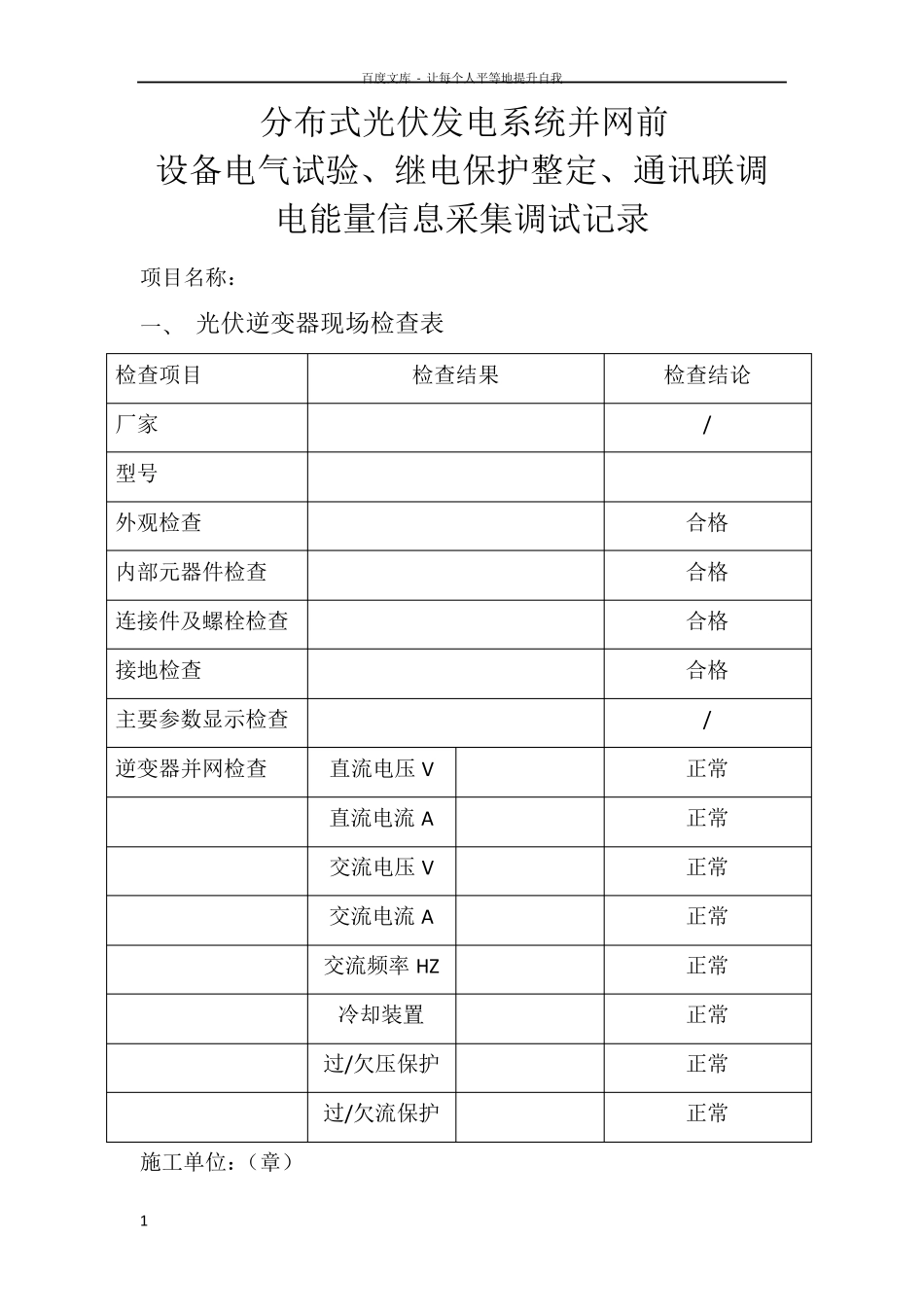

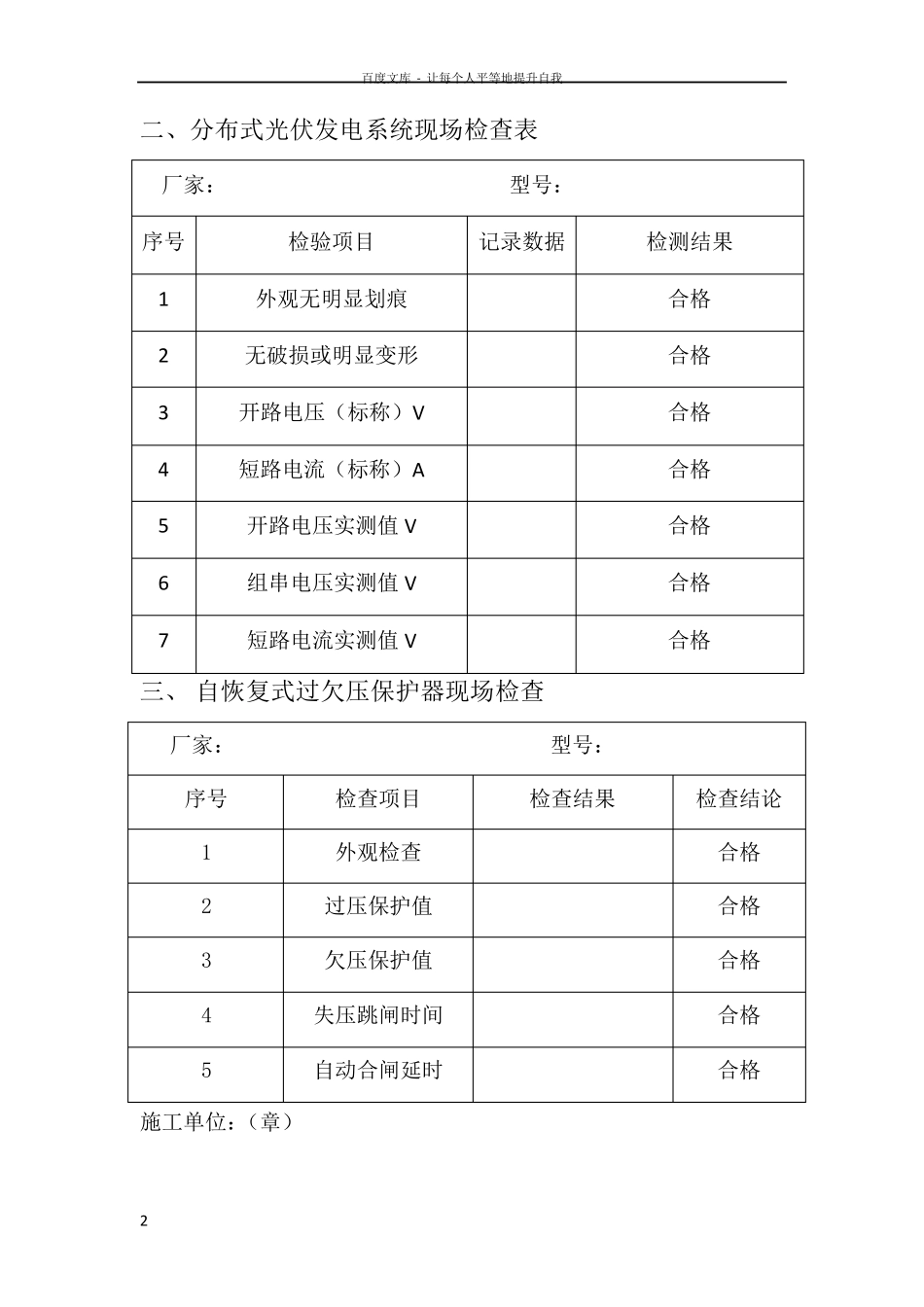

百度文库 - 让每个人平等地提升自我 1 分布式光伏发电系统并网前 设备电气试验、继电保护整定、通讯联调 电能量信息采集调试记录 项目名称： 一、 光伏逆变器现场检查表 检查项目 检查结果 检查结论 厂家 / 型号 外观检查 合格 内部元器件检查 合格 连接件及螺栓检查 合格 接地检查 合格 主要参数显示检查 / 逆变器并网检查 直流电压 V 正常 直流电流 A 正常 交流电压 V 正常 交流电流 A 正常 交流频率 HZ 正常 冷却装置 正常 过/欠压保护 正常 过/欠流保护 正常 施工单位：（章） 百度文库 - 让每个人平等地提升自我 2 二、分布式光伏发电系统现场检查表 厂家： 型号： 序号 检验项目 记录数据 检测结果 1 外观无明显划痕 合格 2 无破损或明显变形 合格 3 开路电压（标称）V 合格 4 短路电流（标称）A 合格 5 开路电压实测值 V 合格 6 组串电压实测值 V 合格 7 短路电流实测值 V 合格 三、 自恢复式过欠压保护器现场检查 厂家： 型号： 序号 检查项目 检查结果 检查结论 1 外观检查 合格 2 过压保护值 合格 3 欠压保护值 合格 4 失压跳闸时间 合格 5 自动合闸延时 合格 施工单位：（章） 百度文库 - 让每个人平等地提升自我 3 四、 并网电气开关继电保护装置现场检查 电气名称 检查项目 检查结果 检查结论 刀闸 厂家 / 型号 / 外观 合格 最高承载功率 合格 电涌保护器 厂家 / 型号 / 外观 合格 Uc 最大工作电压 合格 UIm A 压敏电压 V 合格 最大放电电流 合格 响应时间 合格 断电器 厂家 / 型号 / 外观 合格 最高承载功率 合格 最高承载电压 合格 防水等级 合格 施工单位： 日 期： 百度文库 - 让每个人平等地提升自我 4 百度文库 - 让每个人平等地提升自我 5 五、光伏发电系统调试记录 调试人： 年 月 日 时间 状态 设备名称 整定时间（S） 输出电流（A） 输出电压（V） 备注 送市电 直流配电箱 逆变器 交流配电箱 运行 直流配电箱 逆变器 交流配电箱 停市电 直流配电箱 逆变器 交流配电箱 送市电 直流配电箱 逆变器 交流配电箱 运行 直流配电箱 逆变器 交流配电箱 停市电 直流配电箱 逆变器 百度文库 - 让每个人平等地提升自我 6 交流配电箱
