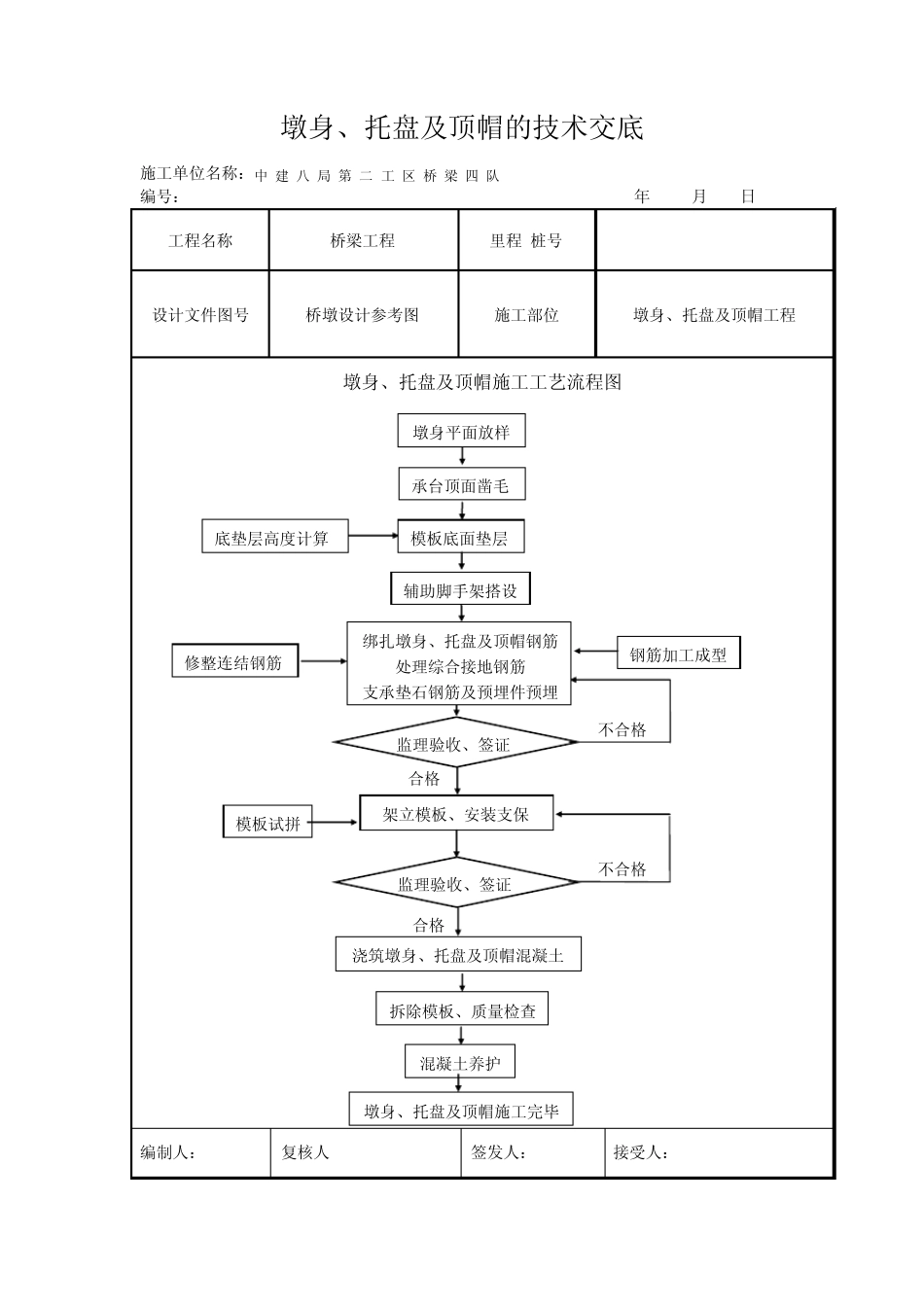

墩身、托盘及顶帽的技术交底 施工单位名称：中 建 八 局 第 二 工 区 桥 梁 四 队 编号： 2009年 4 月 3 日 工程名称 桥梁工程 里程/桩号 IDK24+506.55 设计文件图号 桥墩设计参考图 施工部位 墩身、托盘及顶帽工程 技术交底主要内容： 1、 墩身、托盘及顶帽施工工艺流程图。 2、 墩身、托盘及顶帽施工工艺。 质量标准： 1、墩身、托盘及顶帽钢筋绑扎工艺必须符合规范和设计要求。 2、墩身、托盘及顶帽模板安装和拆除工艺必须符合规范和设计要求。 3、墩身、托盘及顶帽混凝土的施工和养护必须符合规范和设计要求。 4、综合接地、预埋件、接地端子的连接和支承垫石钢筋的预埋必须符合规范和设计要求。 技术措施： 1、墩身、托盘及顶帽施工工艺流程图（见下页） 编制人： 复核人: 签发人： 接受人： 墩身、托盘及顶帽的技术交底 施工单位名称：中 建 八 局 第 二 工 区 桥 梁 四 队 编号： 2009年 4 月 3 日 工程名称 桥梁工程 里程/桩号 IDK24+506.55 设计文件图号 桥墩设计参考图 施工部位 墩身、托盘及顶帽工程 墩身、托盘及顶帽施工工艺流程图 编制人： 复核人: 签发人： 接受人： 承台顶面凿毛 墩身平面放样 模板底面垫层 底垫层高度计算 钢筋加工成型 混凝土养护 拆除模板、质量检查 浇筑墩身、托盘及顶帽混凝土 合格 监理验收、签证 不合格 架立模板、安装支保 监理验收、签证 不合格 合格 辅助脚手架搭设 绑扎墩身、托盘及顶帽钢筋 处理综合接地钢筋 支承垫石钢筋及预埋件预埋 模板试拼 修整连结钢筋 墩身、托盘及顶帽施工完毕 墩身、托盘及顶帽的技术交底 施工单位名称：中 建 八 局 第 二 工 区 桥 梁 四 队 编号： 2009年 4 月 3 日 工程名称 桥梁工程 里程/桩号 IDK24+506.55 设计文件图号 桥墩设计参考图 施工部位 墩身、托盘及顶帽工程 2、墩身、托盘及顶帽施工钢筋绑扎工艺 本桥墩身较低，墩身、托盘及顶帽采用大块钢模板一次整体浇筑成型。 1) 用仪器放出墩身纵、横中线，标出墩身底面位置，并复核承台顶面高程。 2) 墩身施工前，将基础顶面浮浆凿除，冲洗干净，整修连结钢筋。 3) 搭设脚手架，两钢管水平间距≯1.0m，竖直间距≯1.2m，立面设对角交叉剪力撑，由下到上，斜通到顶；立面设斜向支撑 2m一层，由下而上，一通到顶；顶部设对拉钢管，横、纵向各2m一道。底部必须设扫地杆，距承台顶...
