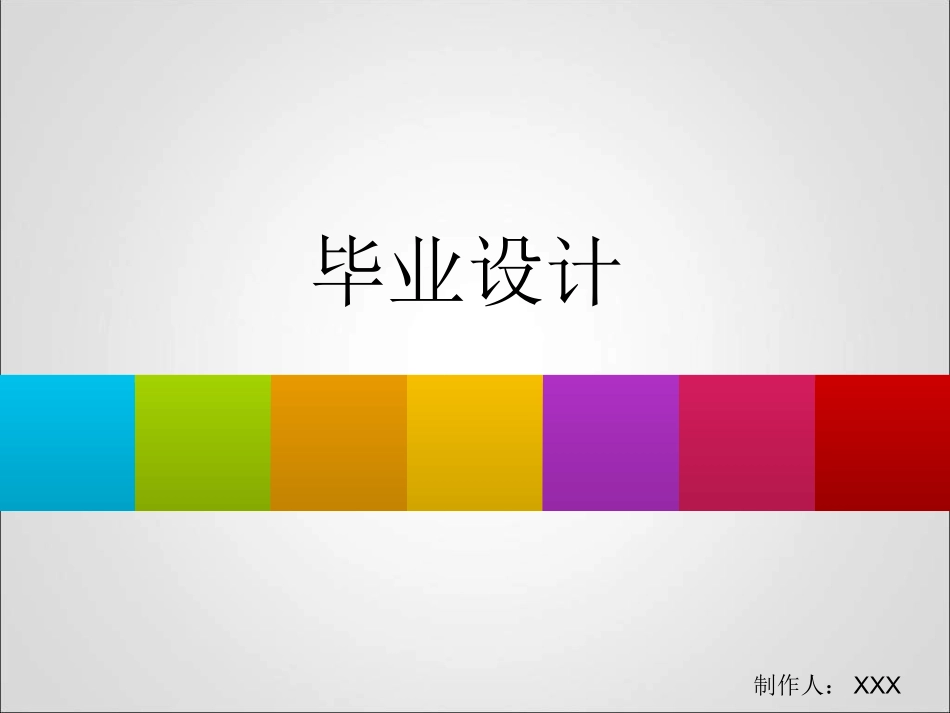

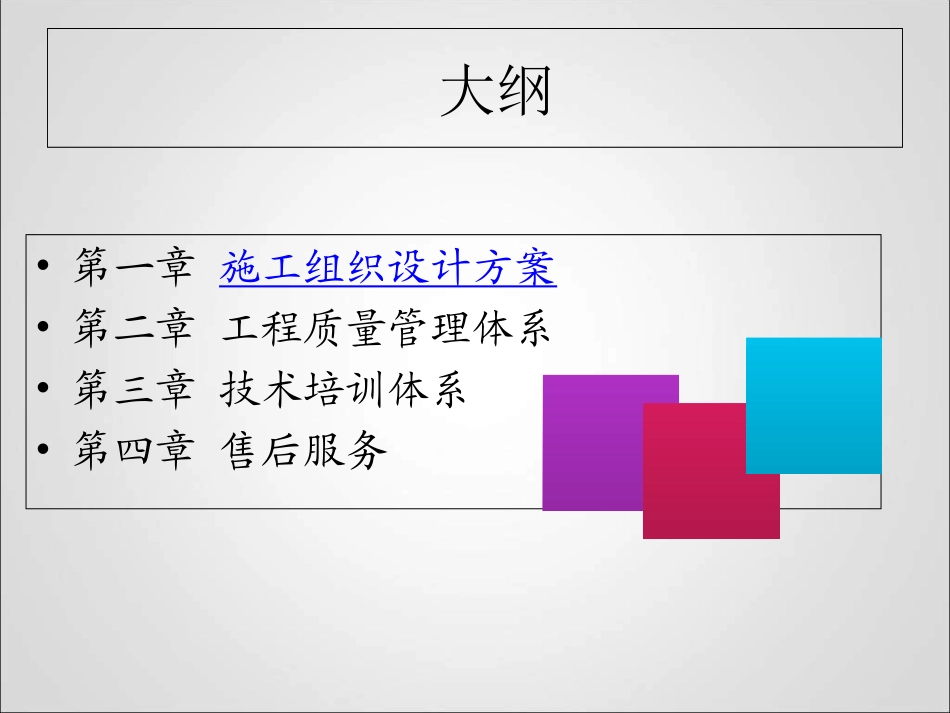

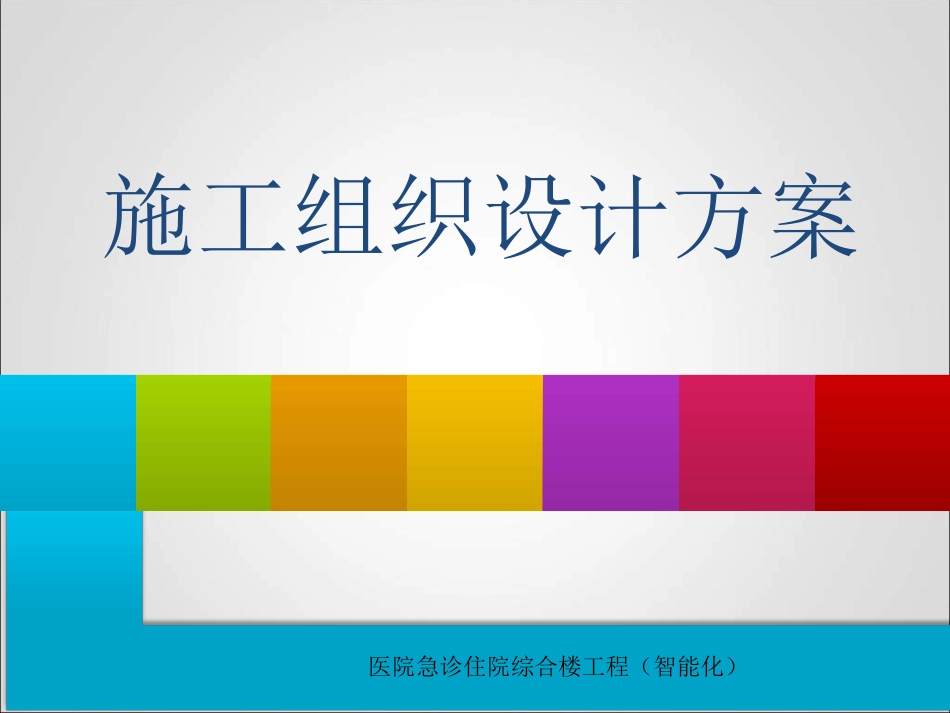

毕业设计制作人：XXX施工组织设计方案医院急诊住院综合楼工程（智能化）大纲•第一章施工组织设计方案•第二章工程质量管理体系•第三章技术培训体系•第四章售后服务施工组织方案工程概述项目工程图识读项目施工组织项目部组建项目管理施工部署项目实施步骤项目施工材料安排智能化系统验收工程概况•综合管线系统•计算机网络系统•有线数字电视系统•公共广播系统•安保监控系统•智能一卡通系统•示教会议系统•病房呼叫系统•ICU探视系统•能量计量系统•机房工程•弱电综合管路•楼宇设备自控系统建筑总面积约16062平方米，地下2层，地上7层。综合布线系统：考虑到系统的先进性和布线系统适当的要求，系统全部按照支持千兆以太网的6类非屏蔽布线系统设计，信息点分为数据点和语音点，数据点根据业务需要分内网和外网进行物理上隔离设置。工作区子系统布点如下：急诊室：2个内网点、2个语音点。急诊观察室：每个床位3个内网点、1个外网点;二人间\三人间病房：每个床位1个内网点、1个外网点、每个房间1个语音点;护士站:6个内网点、2个语音点;ICU病房：每个床位3个内网点、1个语音点;每个机电设备用房预留2个内网数据点，便于设备的联网监测或控制。电梯机房为每个轿厢预留1个数据点和1个语音点。水平子系统：从信息插座至楼层配线间的水平线缆，采用标准6类非屏蔽线缆。主干子系统：分为数据主干及语音主干。内网数据主干采用2根12芯室内多模千兆光纤+8根6类非屏蔽线备份；外网数据主干采用1根12芯室内多模千兆光纤;语音主干采用3类大对数通讯电缆，每个语音点在语音主干中按1：1.2配置。管理子系统：弱电间的位置和每层的信息点位数量，分别在一层和五层弱电间设分配架柜管理信息点的端接。分配线间中水平双绞线（包括语音和数据）端接使用24口或48口模块式配线架。垂直语音主干线缆端接使用110型卡接式配线架。本工程内网、外网、语音总配线架设在住院综合楼一期工程五期网络中心机房。楼宇自控系统：楼宇自控系统是将大楼内建筑设备管理与控制子系统进行分散控制、集中监视、管理，使建筑物机电或建筑群内的设备有条不紊、综合协调、科学地运行，从而达到有效地保证建筑物内有舒适的工作环境，实现节能、节省维护管理工作量和运行费用的目的。系统包括控制软件、控制网络、控制器（DDC）、现场设备（压差开关、温度传感器、压力传感器、湿度传感器、电动调节阀、执行器）等自控产品组成。系统描述：A.新风机组：运行状态、故障状态、手\自动状态、启停控制、过滤网压差报警、送风温度、风阀开关；空调机组：运行状态、故障状态、手\自动状态、启停控制、过滤网压差报警、回风/送风温度、风阀调节、回水阀调节、回风阀调节等参数。B.通风系统：监控风机启停、手/自动、运行状态、故障报警，车库一氧化碳浓度。C.给排水系统：监控潜污泵运行状态、故障报警，集水井超高液位。监控生活水泵工频运行状态、变频运行状态、故障报警。项目施工组织一、施工组织管理程序编制目的为了使本工程弱电总包项目管理规范化，理顺关系、消除矛盾实现总承包商制订的工期目标、质量目标、安全目标和文明施工目标；完成与业主签订的合同目标。二、施工进度目标加强总包协调管理，使得各施工顺序，衔接关系适当，施工科学、合理。保证计划总工期实现，力争提前完成合同工期。三、质量管理目标加强质量检查管理，建立质量管理体系，狠抓施工工程控制，使项目各子系统均达到或超过各行业的质量标准和质量等级，保证合同质量目标的实现。四、安全目标成立专业的安全机构，建立完整的安全管理体系，整个工程期间杜绝死亡及重伤及事故，轻伤事故不超过0.5%。五、文明施工目标通过对施工现场中的质量、安全防护、安全用电、机械设备、技术、消防保卫、场地容貌、卫生、环保、材料等各方面的管理，创造良好的施工环境和施工秩序，全体职工遵纪守法，文明作业，树立良好的社会形象。项目部组建项目经理职责：负责对工程项目施工实行全过程的质量控制。负责主持施工组织设计的编写工作，并组织实施。负责参与施工中不合格产生原因的调查、纠正和预防措施的实施。项目部技术负责人职责：负责对工程项目施工...
