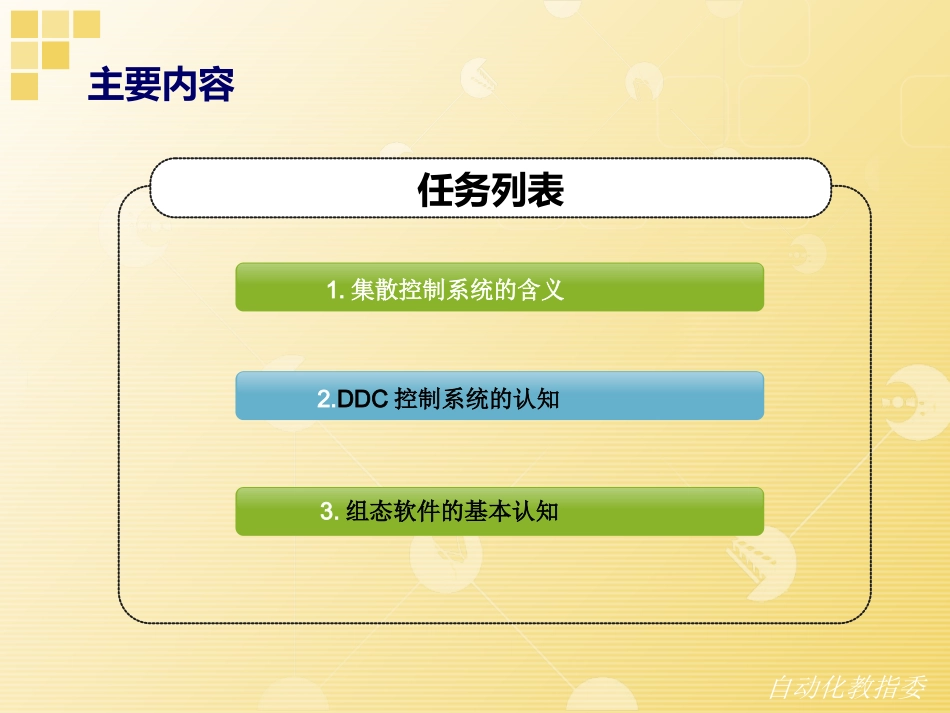

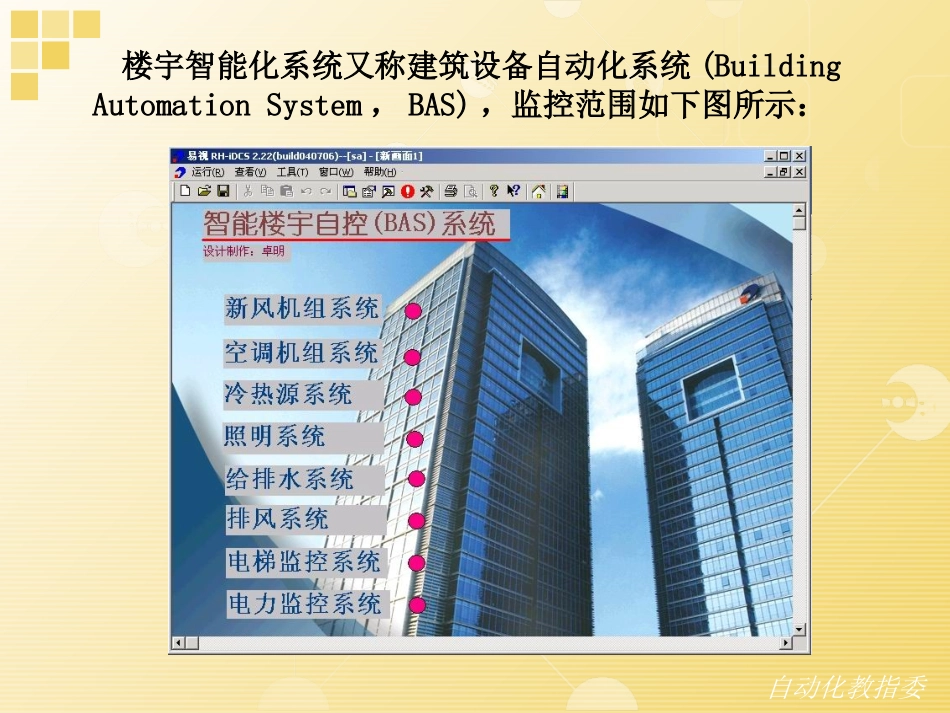

楼宇智能化DDC控制系统、组态软件在楼宇智能化中的应用自动化教指委主要内容2.DDC控制系统的认知3.组态软件的基本认知任务列表1.集散控制系统的含义自动化教指委楼宇智能化系统又称建筑设备自动化系统(BuildingAutomationSystem，BAS)，监控范围如下图所示：自动化教指委子任务一：集散控制系统的含义楼宇智能化系统采用的是基于现代控制理论的集散型计算机控制系统，即利用直接数字控制器（DirectDigitalController,DDC）作为现场控制分站，实现对大楼内的机电设备的分散控制，再由上位计算机借助于组态软件实现对DDC的监控和管理，将现场的实际情况以动态画面的方式显示在中央控制室的监控计算机上。自动化教指委集散控制系统结构如下图：自动化教指委子任务二：DDC控制系统的认知1.什么是DDCDDC是一种具有控制功能和运算功能的嵌入式计算机装置。它可以实现对被控设备特征参数与过程参数的测量。“数字”表示它可以利用计算机完成控制功能，“直接”意味着它可以安装在被控设备附近。DDC可独立完成就地控制。自动化教指委THBAES-3型楼宇智能化实训系统中用到的DDC产品结构外形如下图：HW-BA5208HW-BA5210自动化教指委2.DDC的工作原理DDC通常用于计算机集散控制系统，它利用输入端口连接来自于现场的手动控制信号、传感器（变送器）信号以及其它连锁控制信号等。CPU接收输入信息后，按照预定的程序进行运算和控制输出。通过它的输出端口实现对外部阀门控制器、风门执行器、电机等设备的驱动控制。自动化教指委基本原理如下图所示：自动化教指委3.DDC的I/O接口（1）输入接口输入接口是把现场各种开关信号、模拟信号变成DDC内部处理的标准信号。其中，DI为数字量输入信号，AI为模拟量输入信号。自动化教指委①DI通道DI接口一般与开关信号连接，如开关量传感器的输出、主令电器触点、其它电气连锁触点等。这些信号经过转换后变成DDC的标准信号，DDC可以直接判断DI通道上开关信号的状态，并将其转化为数字信号（”ON”或”OFF”）。DI通道测控端口类型如图所示。自动化教指委②AI通道AI接口一般与模拟信号相连，如温度、压力、流量、液位等，它们经过变送器转换后变成标准的工业仪表电信号，如0～5Ｖ电压、0～10Ｖ电压或4～20mA电流等。经过DDC内部的A/D转换后变成数字量。AI通道测控端口类型如图所示。自动化教指委（2）输出接口输出接口是把DDC运算、控制、分析处理后的结果输出为各种开关信号、模拟信号，以驱动现场的阀门、驱动器、执行器、低压电器元件等进行动作。其中，DO为数字量输出信号，A0为模拟量输出信号。自动化教指委①DO通道DDC可直接将数字量输出状态（”ON”或”OFF”）输出给DO通道，用来驱动继电器或接触器的线圈、电磁阀门的线圈、NPN或PNP三极管、可控硅等。它们被用来控制诸如开关型阀门的开、闭，电机的启、停，照明灯的开、关等。DO通道测控端口类型如图所示。自动化教指委②AO通道DDC可以将数值量的当前值经过D/A转换后输出给AO通道。转换后的信号变成了标准的工业仪表电信号。模拟量输出信号一般用来控制比例、伺服装置（如风阀或水阀）等。AO通道测控端口类型如图所示。自动化教指委子任务三：组态软件的基本认知组态软件提供了人机交换的方式，它就像一面窗口，是操作人员与DDC之间进行对话的接口。利用组态软件与DDC连接，能够实时的将DDC采集上来的信息以动态画面的形式反映在计算机屏幕上，以此来实现对现场设备的实时监控。自动化教指委下图所示为一个典型的空调机组系统监控界面。自动化教指委除此以外，组态软件还具有报警显示以及报表、曲线等功能自动化教指委大赛中使用的组态软件——力控组态软件力控监控组态软件是对现场生产数据进行采集与过程控制的专用软件，最大的特点是能以灵活多样的“组态方式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成上位机监控的各项功能。主要的各种组件说明如下：自动化教指委（1）工程管理器（ProjectManager）工程管理器用于工程管理包括用于创建、删除、备份、恢复、选择工程等。软件界...
