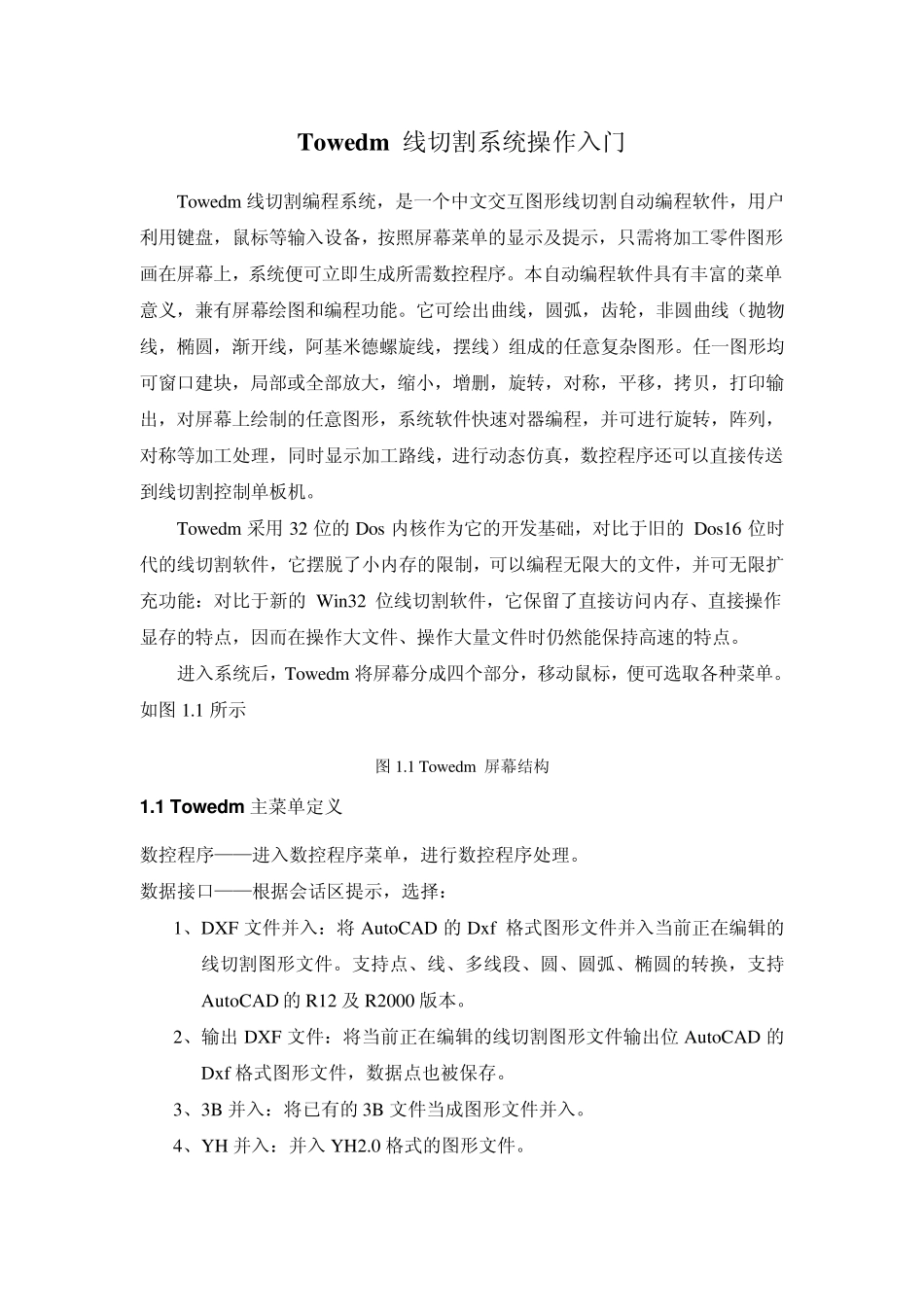

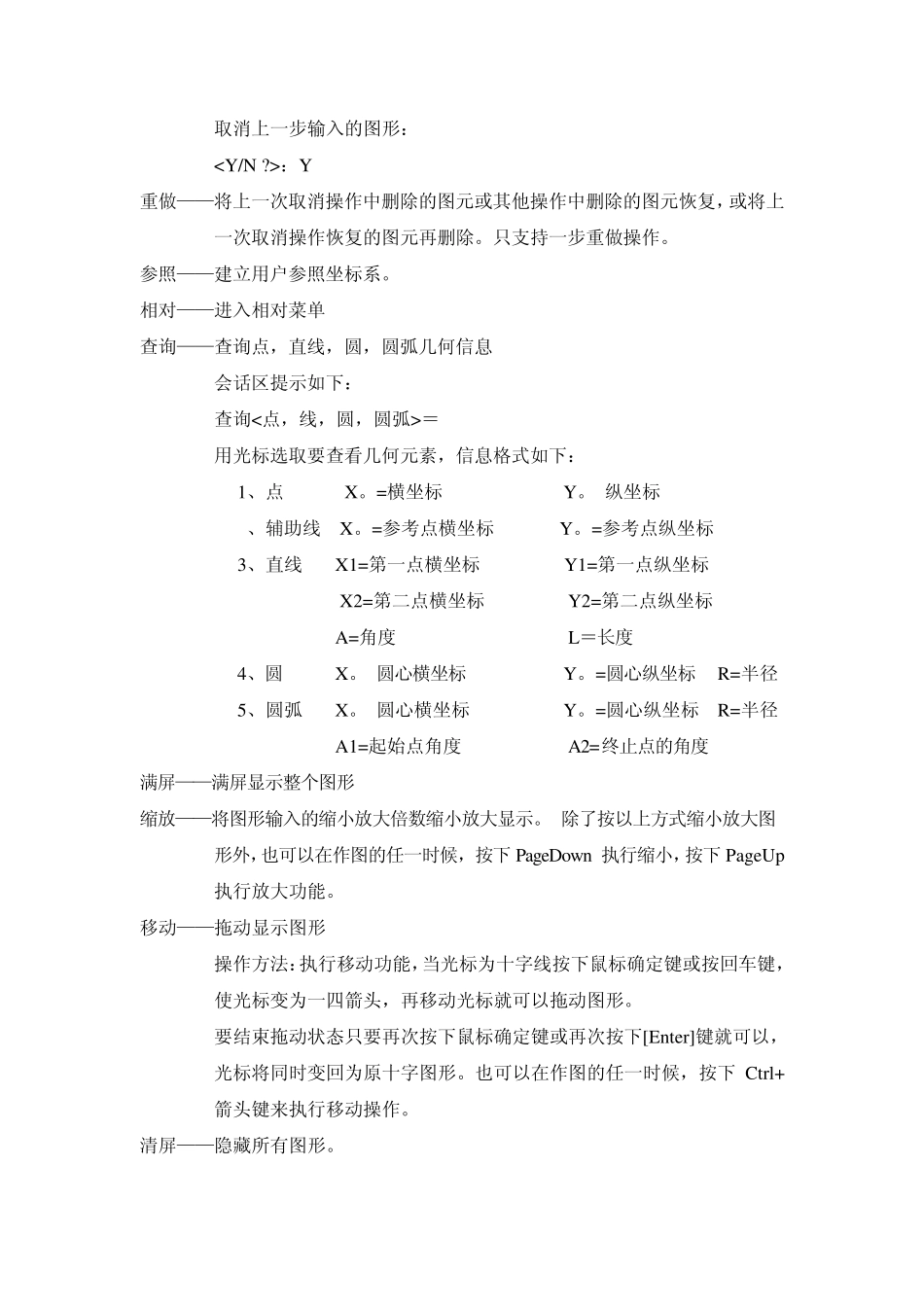

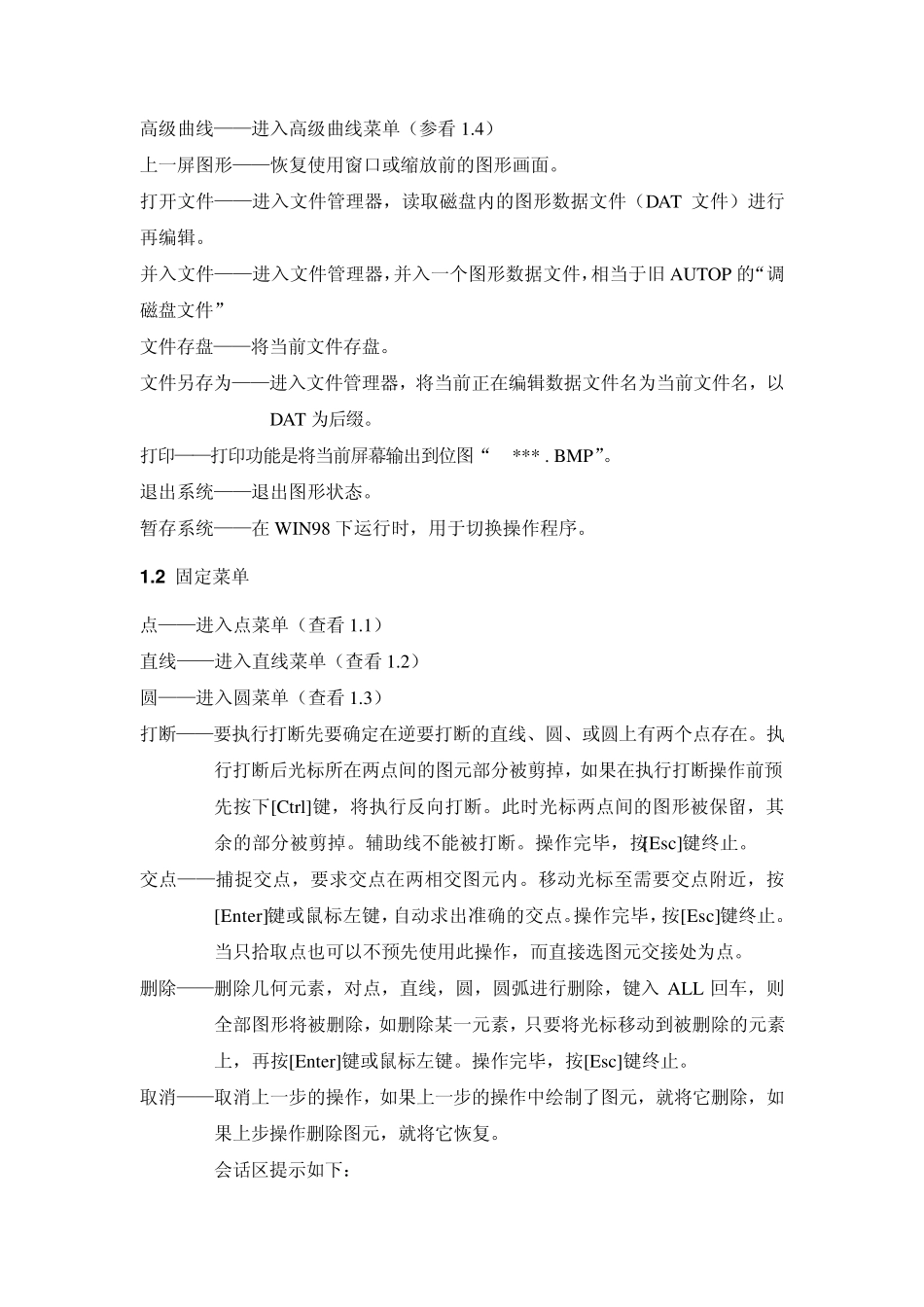

Tow edm 线切割系统操作入门 Towedm 线切割编程系统,是一个中文交互图形线切割自动编程软件,用户利用键盘,鼠标等输入设备,按照屏幕菜单的显示及提示,只需将加工零件图形画在屏幕上,系统便可立即生成所需数控程序。本自动编程软件具有丰富的菜单意义,兼有屏幕绘图和编程功能。它可绘出曲线,圆弧,齿轮,非圆曲线(抛物线,椭圆,渐开线,阿基米德螺旋线,摆线)组成的任意复杂图形。任一图形均可窗口建块,局部或全部放大,缩小,增删,旋转,对称,平移,拷贝,打印输出,对屏幕上绘制的任意图形,系统软件快速对器编程,并可进行旋转,阵列,对称等加工处理,同时显示加工路线,进行动态仿真,数控程序还可以直接传送到线切割控制单板机。 Towedm 采用 32 位的 Dos 内核作为它的开发基础,对比于旧的 Dos16 位时代的线切割软件,它摆脱了小内存的限制,可以编程无限大的文件,并可无限扩充功能:对比于新的 Win32 位线切割软件,它保留了直接访问内存、直接操作显存的特点,因而在操作大文件、操作大量文件时仍然能保持高速的特点。 进入系统后,Towedm 将屏幕分成四个部分,移动鼠标,便可选取各种菜单。如图 1.1 所示 图 1.1 Towedm 屏幕结构 1.1 Tow edm 主菜单定义 数控程序——进入数控程序菜单,进行数控程序处理。 数据接口——根据会话区提示,选择: 1、DXF 文件并入:将 AutoCAD 的 Dxf 格式图形文件并入当前正在编辑的线切割图形文件。支持点、线、多线段、圆、圆弧、椭圆的转换,支持AutoCAD 的 R12 及 R2000 版本。 2、输出 DXF 文件:将当前正在编辑的线切割图形文件输出位AutoCAD 的Dxf 格式图形文件,数据点也被保存。 3、3B 并入:将已有的 3B 文件当成图形文件并入。 4、YH 并入:并入 YH2.0 格式的图形文件。 高级曲线——进入高级曲线菜单(参看 1.4) 上一屏图形——恢复使用窗口或缩放前的图形画面。 打开文件——进入文件管理器,读取磁盘内的图形数据文件(DAT 文件)进行再编辑。 并入文件——进入文件管理器,并入一个图形数据文件,相当于旧 AUTOP 的“调磁盘文件” 文件存盘——将当前文件存盘。 文件另存为——进入文件管理器,将当前正在编辑数据文件名为当前文件名,以DAT 为后缀。 打印——打印功能是将当前屏幕输出到位图“*** . BMP”。 退出系统——退出图形状态。 暂存系统——在 WIN98 下运行时,用于切换操作程序。 1 .2...
