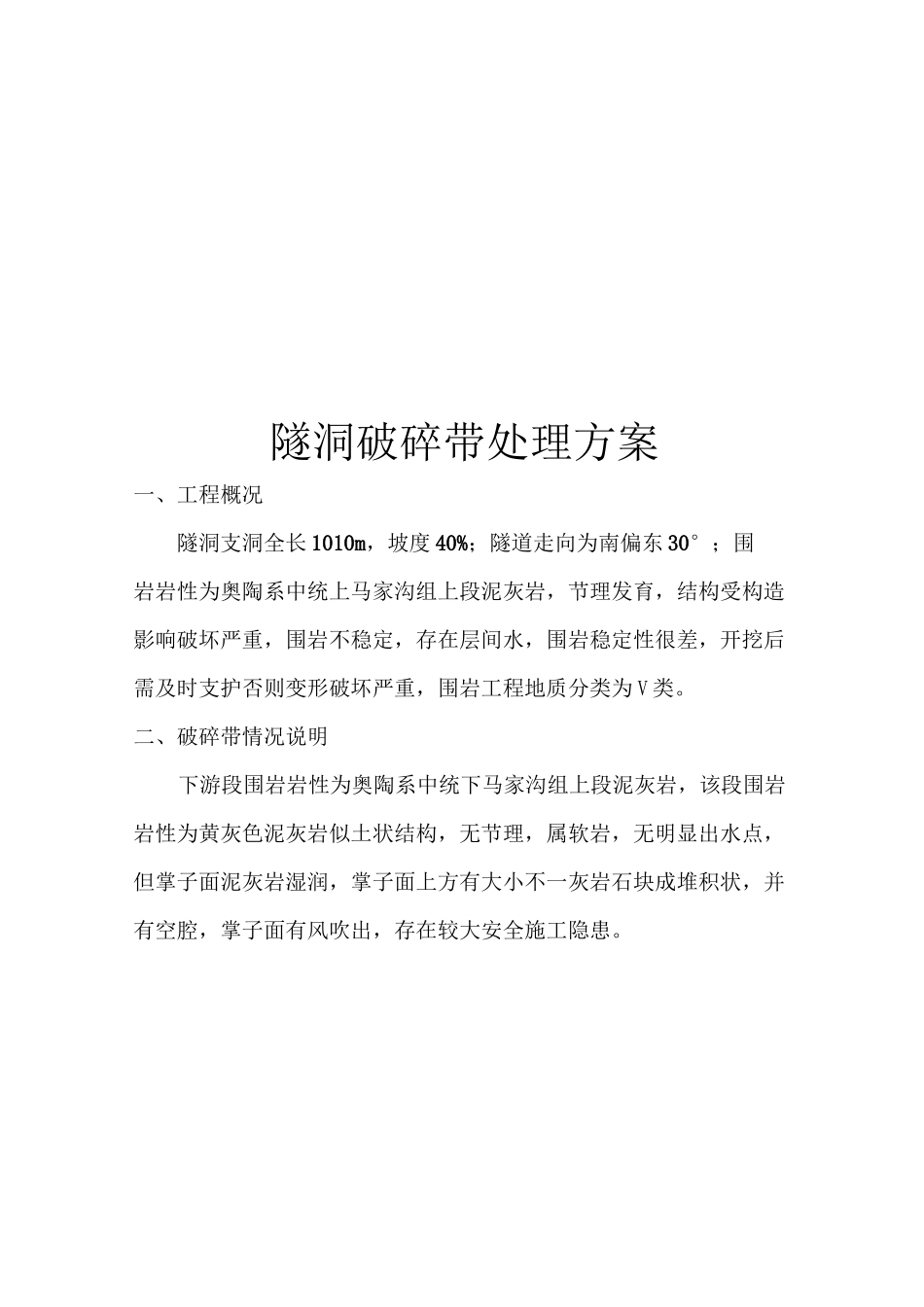

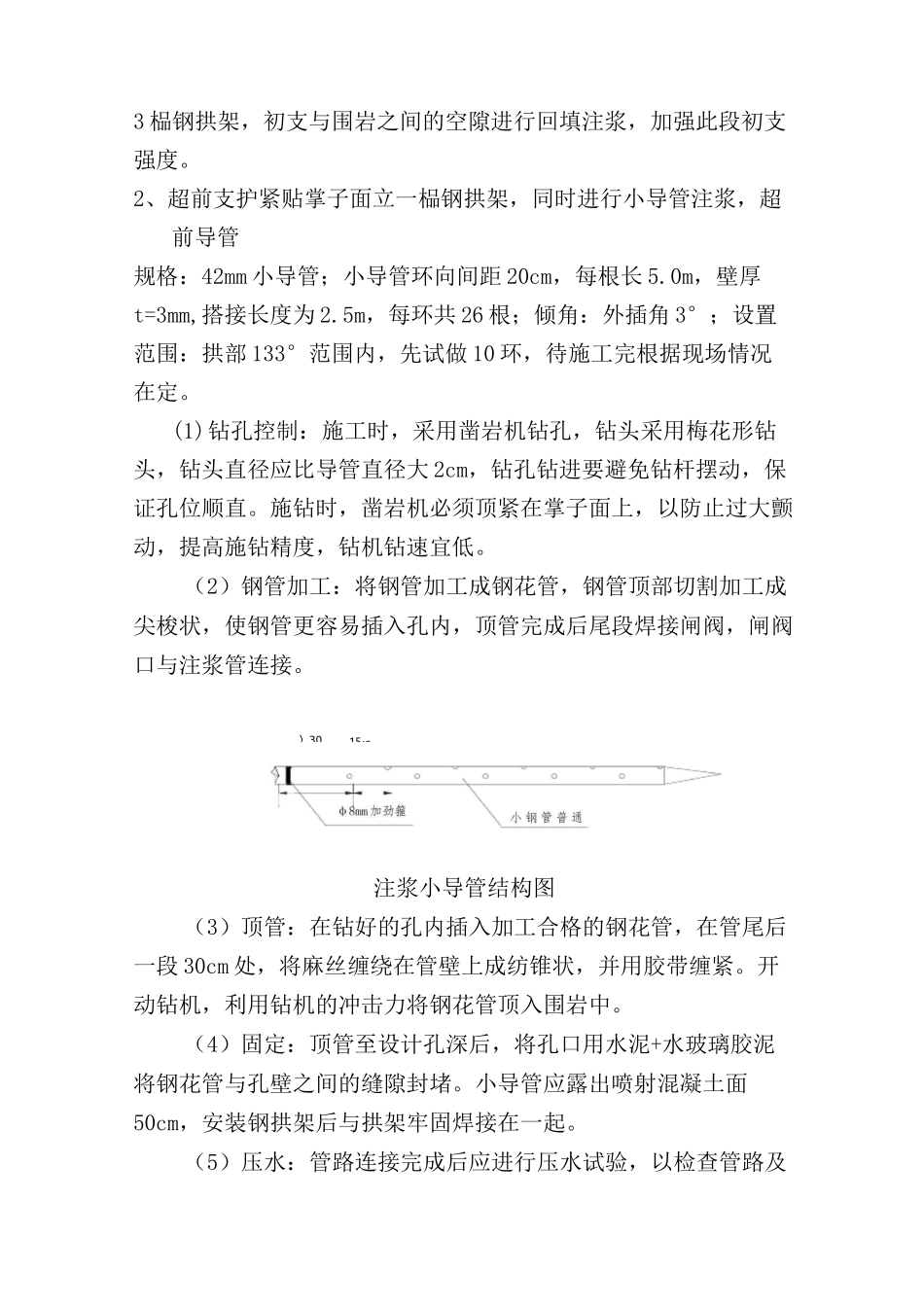

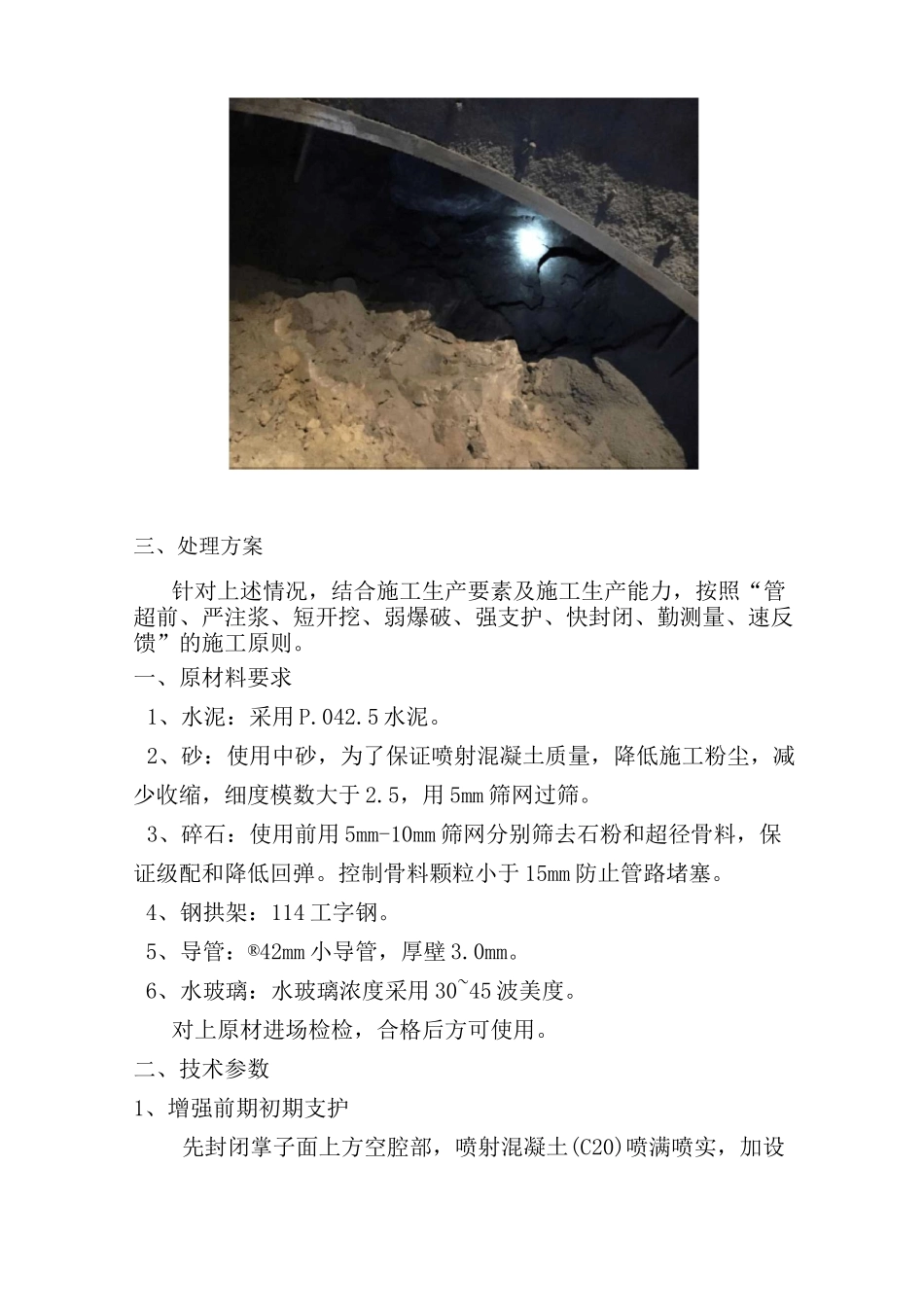

隧洞破碎带处理方案一、工程概况隧洞支洞全长 1010m，坡度 40%；隧道走向为南偏东 30°；围岩岩性为奥陶系中统上马家沟组上段泥灰岩，节理发育，结构受构造影响破坏严重，围岩不稳定，存在层间水，围岩稳定性很差，开挖后需及时支护否则变形破坏严重，围岩工程地质分类为 V 类。二、破碎带情况说明下游段围岩岩性为奥陶系中统下马家沟组上段泥灰岩，该段围岩岩性为黄灰色泥灰岩似土状结构，无节理，属软岩，无明显出水点，但掌子面泥灰岩湿润，掌子面上方有大小不一灰岩石块成堆积状，并有空腔，掌子面有风吹出，存在较大安全施工隐患。三、处理方案针对上述情况，结合施工生产要素及施工生产能力，按照“管超前、严注浆、短开挖、弱爆破、强支护、快封闭、勤测量、速反馈”的施工原则。一、原材料要求1、水泥：采用 P.042.5 水泥。2、砂：使用中砂，为了保证喷射混凝土质量，降低施工粉尘，减少收缩，细度模数大于 2.5，用 5mm 筛网过筛。3、碎石：使用前用 5mm-10mm 筛网分别筛去石粉和超径骨料，保证级配和降低回弹。控制骨料颗粒小于 15mm 防止管路堵塞。4、钢拱架：114 工字钢。5、导管：®42mm 小导管，厚壁 3.0mm。6、水玻璃：水玻璃浓度采用 30~45 波美度。对上原材进场检检，合格后方可使用。二、技术参数1、增强前期初期支护先封闭掌子面上方空腔部，喷射混凝土(C20)喷满喷实，加设〉3015〜3 榀钢拱架，初支与围岩之间的空隙进行回填注浆，加强此段初支强度。2、超前支护紧贴掌子面立一榀钢拱架，同时进行小导管注浆，超前导管规格：42mm 小导管；小导管环向间距 20cm，每根长 5.0m，壁厚t=3mm,搭接长度为 2.5m，每环共 26 根；倾角：外插角 3°；设置范围：拱部 133°范围内，先试做 10 环，待施工完根据现场情况在定。(1)钻孔控制：施工时，采用凿岩机钻孔，钻头采用梅花形钻头，钻头直径应比导管直径大 2cm，钻孔钻进要避免钻杆摆动，保证孔位顺直。施钻时，凿岩机必须顶紧在掌子面上，以防止过大颤动，提高施钻精度，钻机钻速宜低。（2）钢管加工：将钢管加工成钢花管，钢管顶部切割加工成尖梭状，使钢管更容易插入孔内，顶管完成后尾段焊接闸阀，闸阀口与注浆管连接。注浆小导管结构图（3）顶管：在钻好的孔内插入加工合格的钢花管，在管尾后一段 30cm 处，将麻丝缠绕在管壁上成纺锥状，并用胶带缠紧。开动钻机，利用钻机的冲击力将钢花管顶入围岩中。（4）固定：顶管至设计孔深后，将孔口用水泥+...
