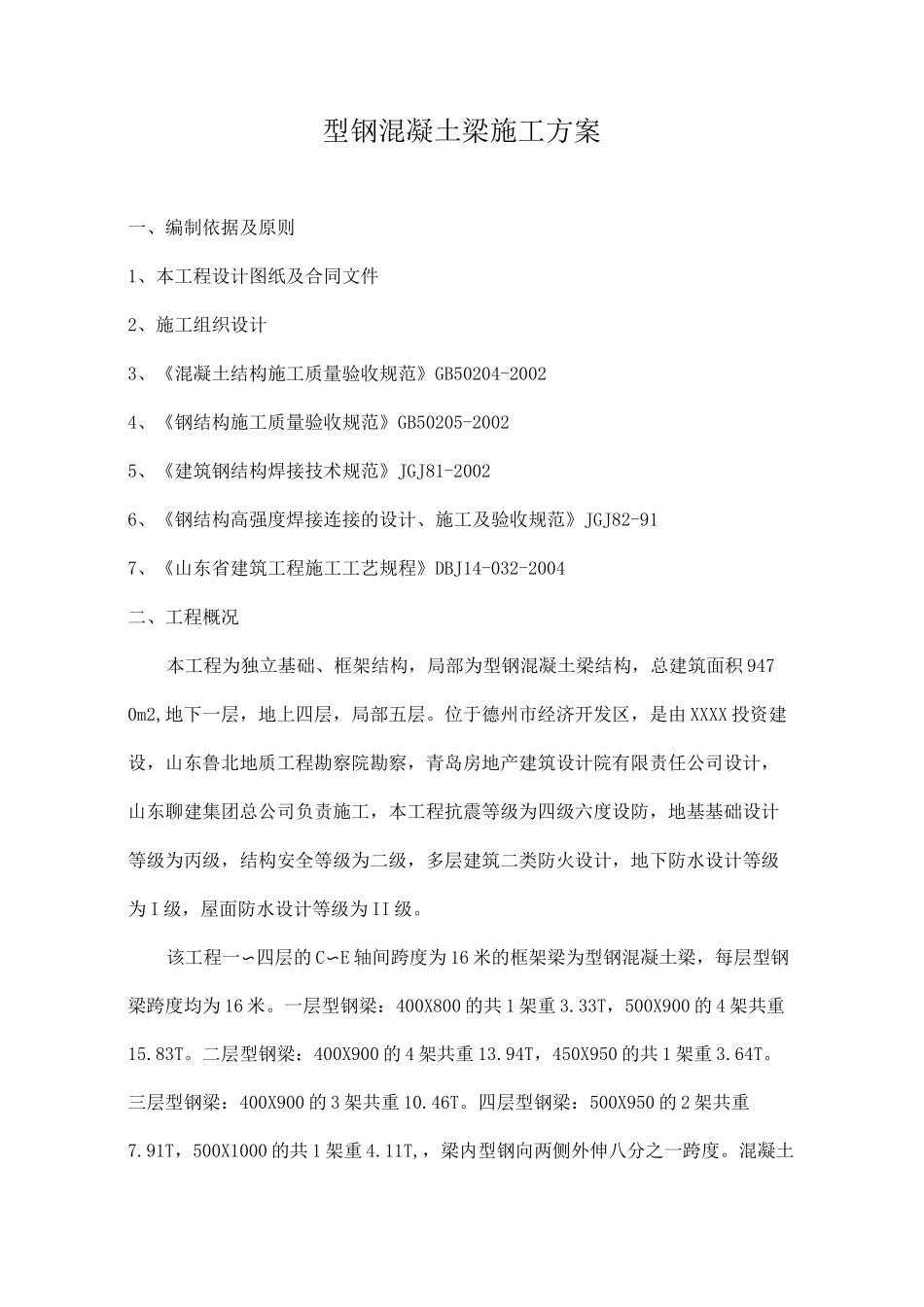

型钢混凝土梁施工方案VIP免费

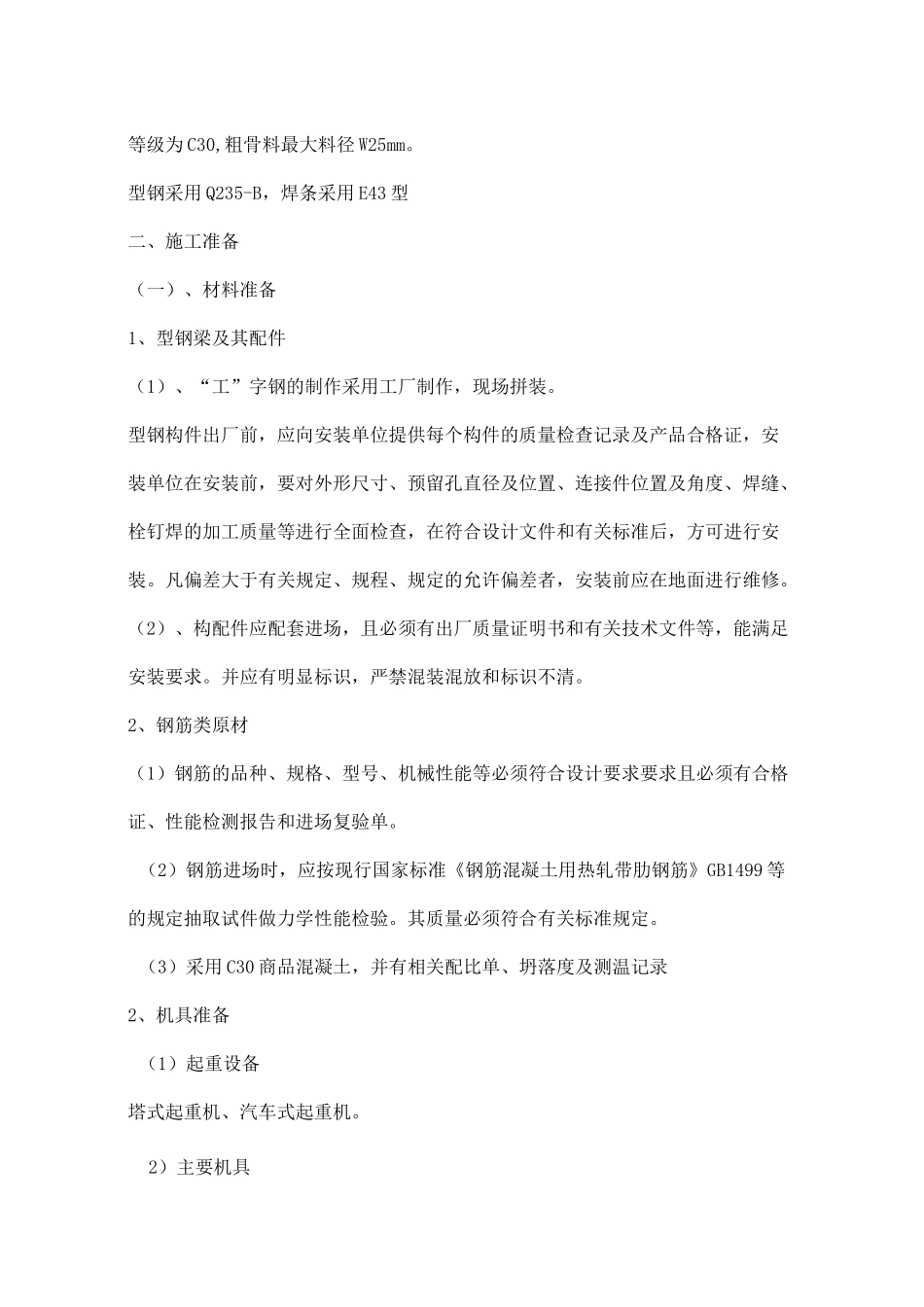

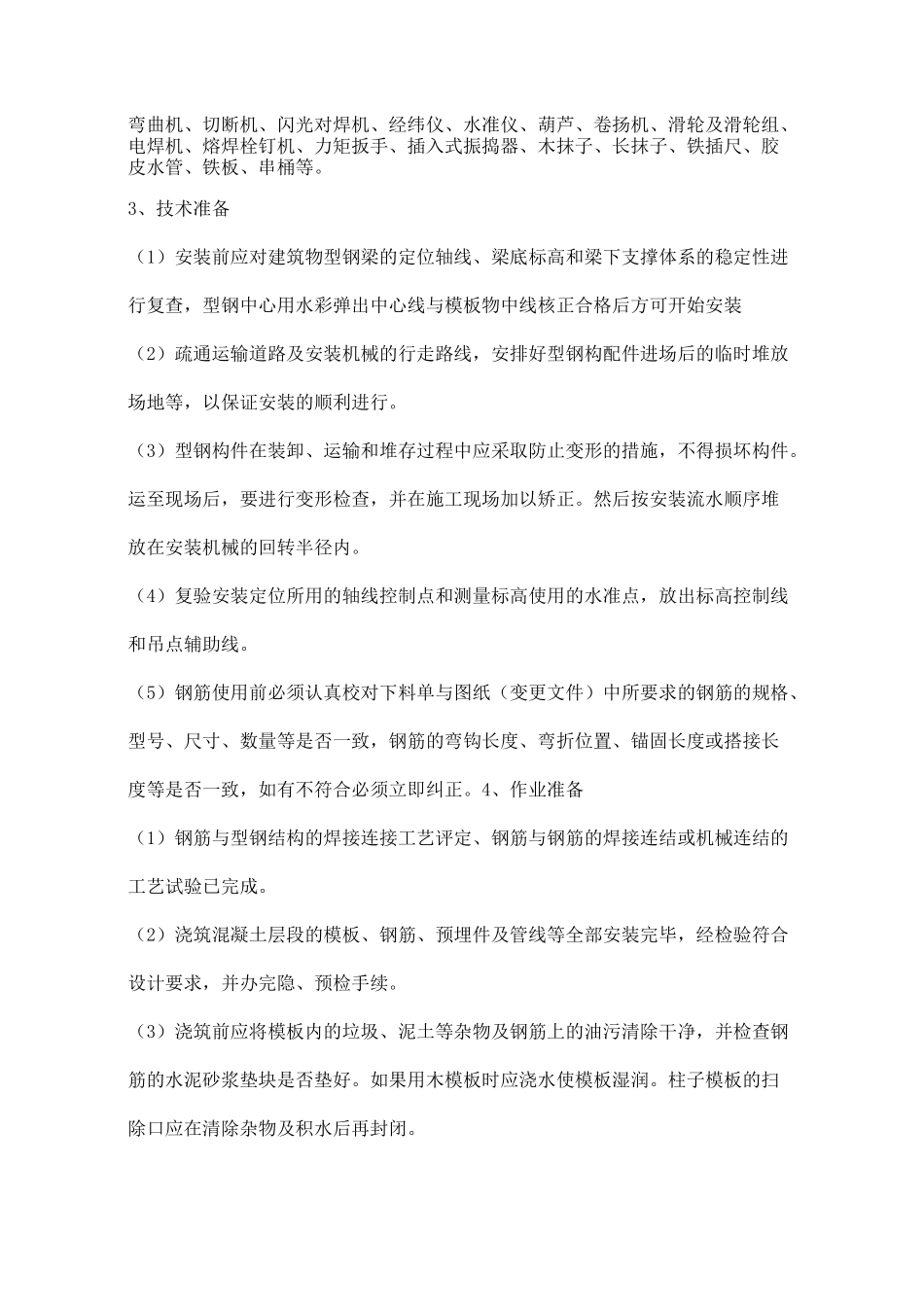

型钢混凝土梁施工方案一、编制依据及原则1、本工程设计图纸及合同文件2、施工组织设计3、《混凝土结构施工质量验收规范》GB50204-20024、《钢结构施工质量验收规范》GB50205-20025、《建筑钢结构焊接技术规范》JGJ81-20026、《钢结构高强度焊接连接的设计、施工及验收规范》JGJ82-917、《山东省建筑工程施工工艺规程》DBJ14-032-2004二、工程概况本工程为独立基础、框架结构，局部为型钢混凝土梁结构，总建筑面积 9470m2,地下一层，地上四层，局部五层。位于德州市经济开发区，是由 XXXX 投资建设，山东鲁北地质工程勘察院勘察，青岛房地产建筑设计院有限责任公司设计，山东聊建集团总公司负责施工，本工程抗震等级为四级六度设防，地基基础设计等级为丙级，结构安全等级为二级，多层建筑二类防火设计，地下防水设计等级为 I 级，屋面防水设计等级为 II 级。该工程一〜四层的 C〜E 轴间跨度为 16 米的框架梁为型钢混凝土梁，每层型钢梁跨度均为 16 米。一层型钢梁：400X800 的共 1 架重 3.33T，500X900 的 4 架共重15.83T。二层型钢梁：400X900 的 4 架共重 13.94T，450X950 的共 1 架重 3.64T。三层型钢梁：400X900 的 3 架共重 10.46T。四层型钢梁：500X950 的 2 架共重7.91T，500X1000 的共 1 架重 4.11T,，梁内型钢向两侧外伸八分之一跨度。混凝土等级为 C30,粗骨料最大料径 W25mm。型钢采用 Q235-B，焊条采用 E43 型二、施工准备（一）、材料准备1、型钢梁及其配件（1）、“工”字钢的制作采用工厂制作，现场拼装。型钢构件出厂前，应向安装单位提供每个构件的质量检查记录及产品合格证，安装单位在安装前，要对外形尺寸、预留孔直径及位置、连接件位置及角度、焊缝、栓钉焊的加工质量等进行全面检查，在符合设计文件和有关标准后，方可进行安装。凡偏差大于有关规定、规程、规定的允许偏差者，安装前应在地面进行维修。（2）、构配件应配套进场，且必须有出厂质量证明书和有关技术文件等，能满足安装要求。并应有明显标识，严禁混装混放和标识不清。2、钢筋类原材（1）钢筋的品种、规格、型号、机械性能等必须符合设计要求要求且必须有合格证、性能检测报告和进场复验单。（2）钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499 等的规定抽取试件做力学性能检验。其质量必须符合有关标准规定。（3）采用 C30 商品混凝土，并有相关配比单、坍落度及测温记录2、机具准备（1）起...
