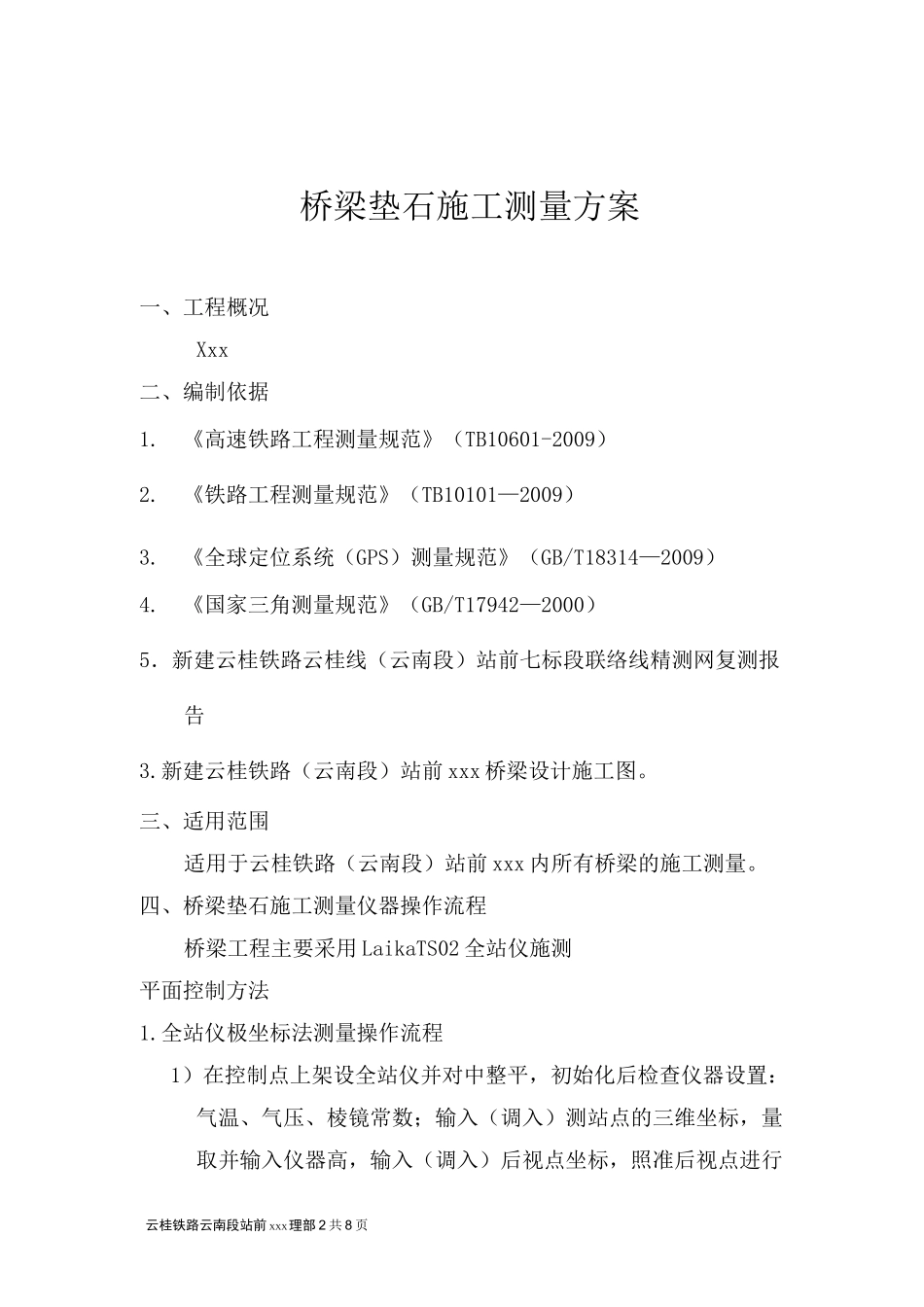

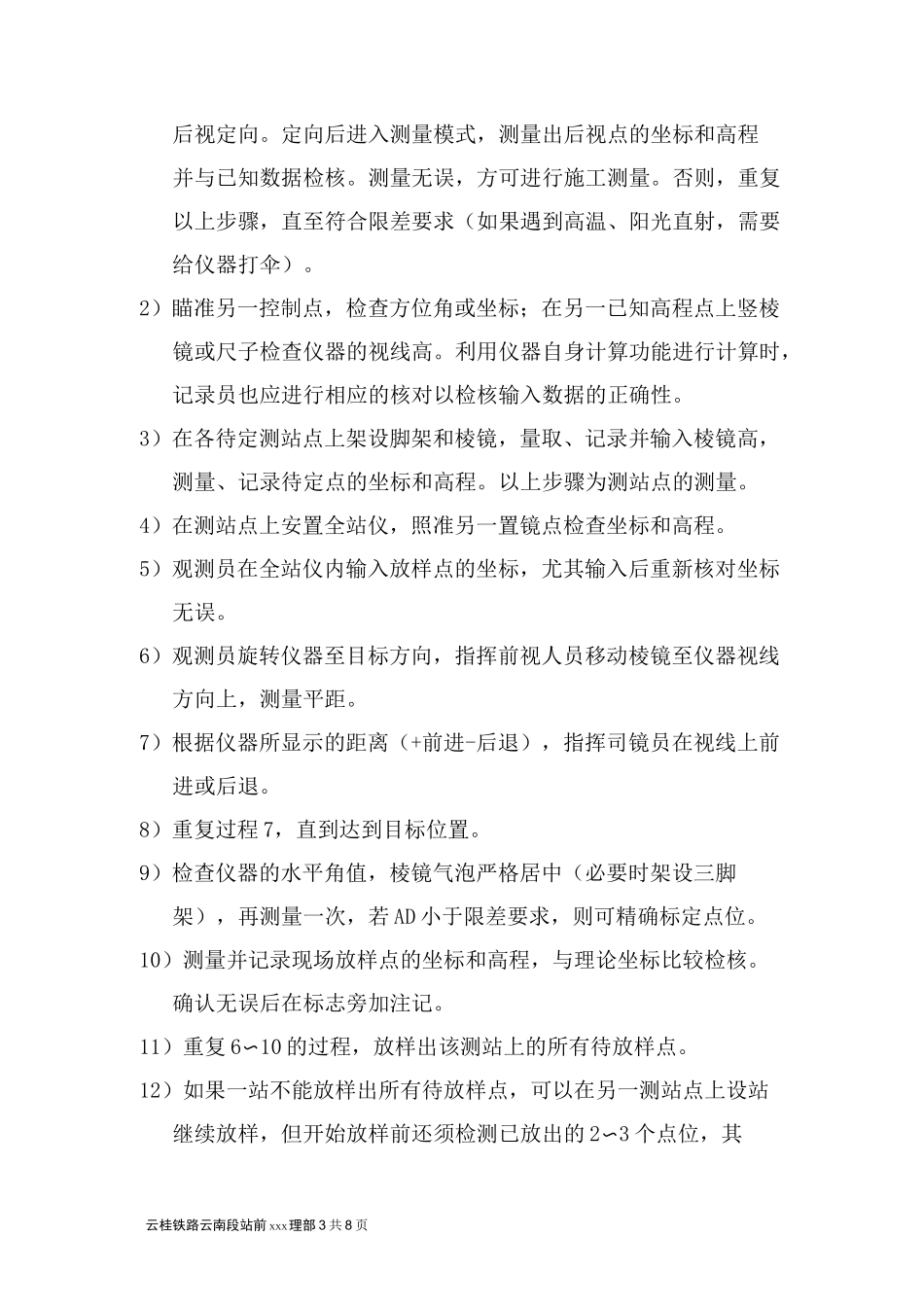

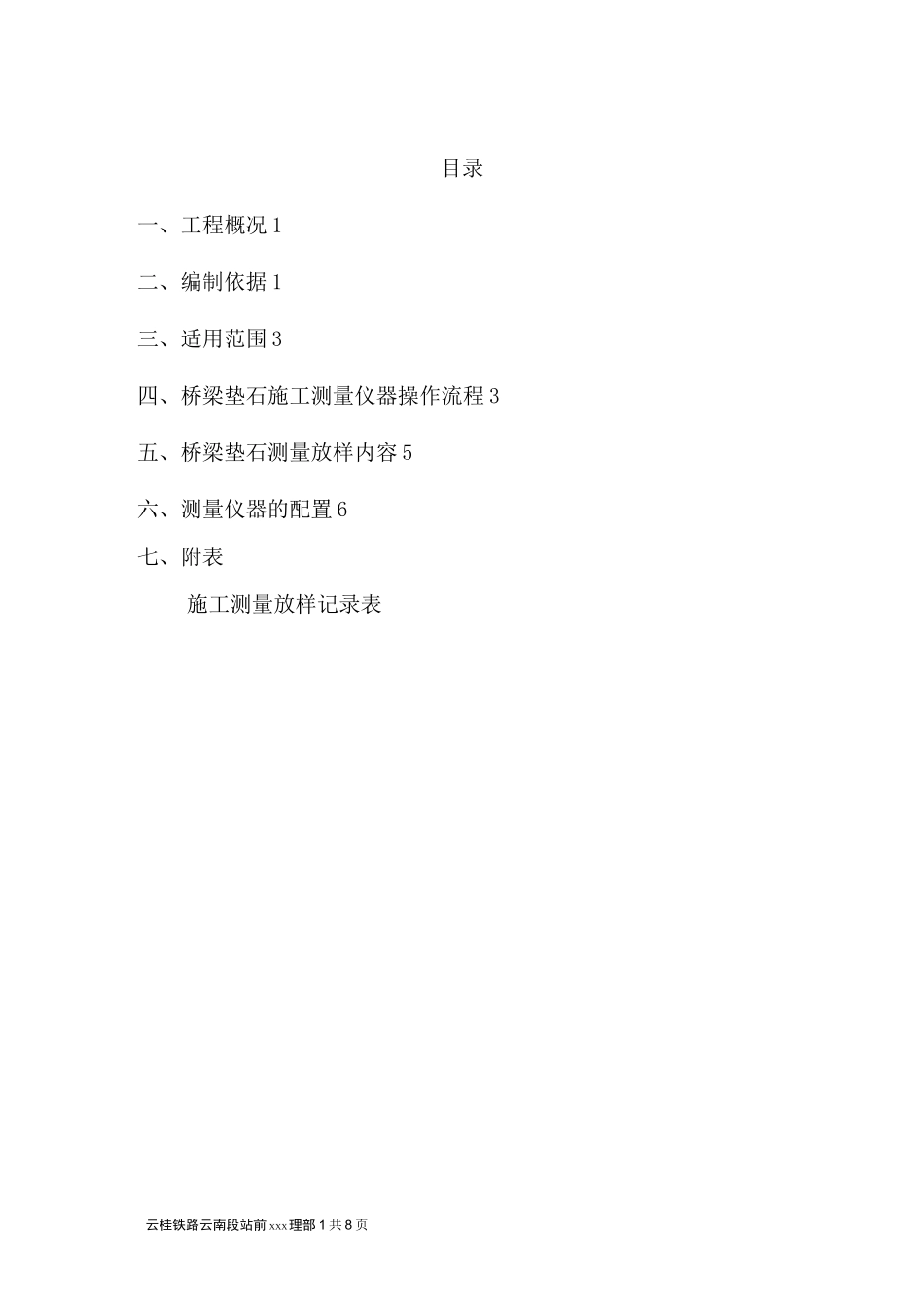

云桂铁路云南段站前 XXX理部 1 共 8 页目录一、工程概况 1二、编制依据 1三、适用范围 3四、桥梁垫石施工测量仪器操作流程 3五、桥梁垫石测量放样内容 5六、测量仪器的配置 6七、附表施工测量放样记录表云桂铁路云南段站前 XXX理部 2 共 8 页桥梁垫石施工测量方案一、工程概况Xxx二、编制依据1.《高速铁路工程测量规范》（TB10601-2009）2.《铁路工程测量规范》（TB10101—2009）3.《全球定位系统（GPS）测量规范》（GB/T18314—2009）4.《国家三角测量规范》（GB/T17942—2000）5．新建云桂铁路云桂线（云南段）站前七标段联络线精测网复测报告3.新建云桂铁路（云南段）站前 xxx 桥梁设计施工图。三、适用范围适用于云桂铁路（云南段）站前 xxx 内所有桥梁的施工测量。四、桥梁垫石施工测量仪器操作流程桥梁工程主要采用 LaikaTS02 全站仪施测平面控制方法1.全站仪极坐标法测量操作流程1）在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行云桂铁路云南段站前 XXX理部 3 共 8 页后视定向。定向后进入测量模式，测量出后视点的坐标和高程并与已知数据检核。测量无误，方可进行施工测量。否则，重复以上步骤，直至符合限差要求（如果遇到高温、阳光直射，需要给仪器打伞）。2）瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应的核对以检核输入数据的正确性。3）在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程。以上步骤为测站点的测量。4）在测站点上安置全站仪，照准另一置镜点检查坐标和高程。5）观测员在全站仪内输入放样点的坐标，尤其输入后重新核对坐标无误。6）观测员旋转仪器至目标方向，指挥前视人员移动棱镜至仪器视线方向上，测量平距。7）根据仪器所显示的距离（+前进-后退），指挥司镜员在视线上前进或后退。8）重复过程 7，直到达到目标位置。9）检查仪器的水平角值，棱镜气泡严格居中（必要时架设三脚架），再测量一次，若 AD 小于限差要求，则可精确标定点位。10）测量并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加注记。11）重复 6〜10 的过程，放样出该测站上的所有待放样点。12）如果一站不能放样出所有待...
