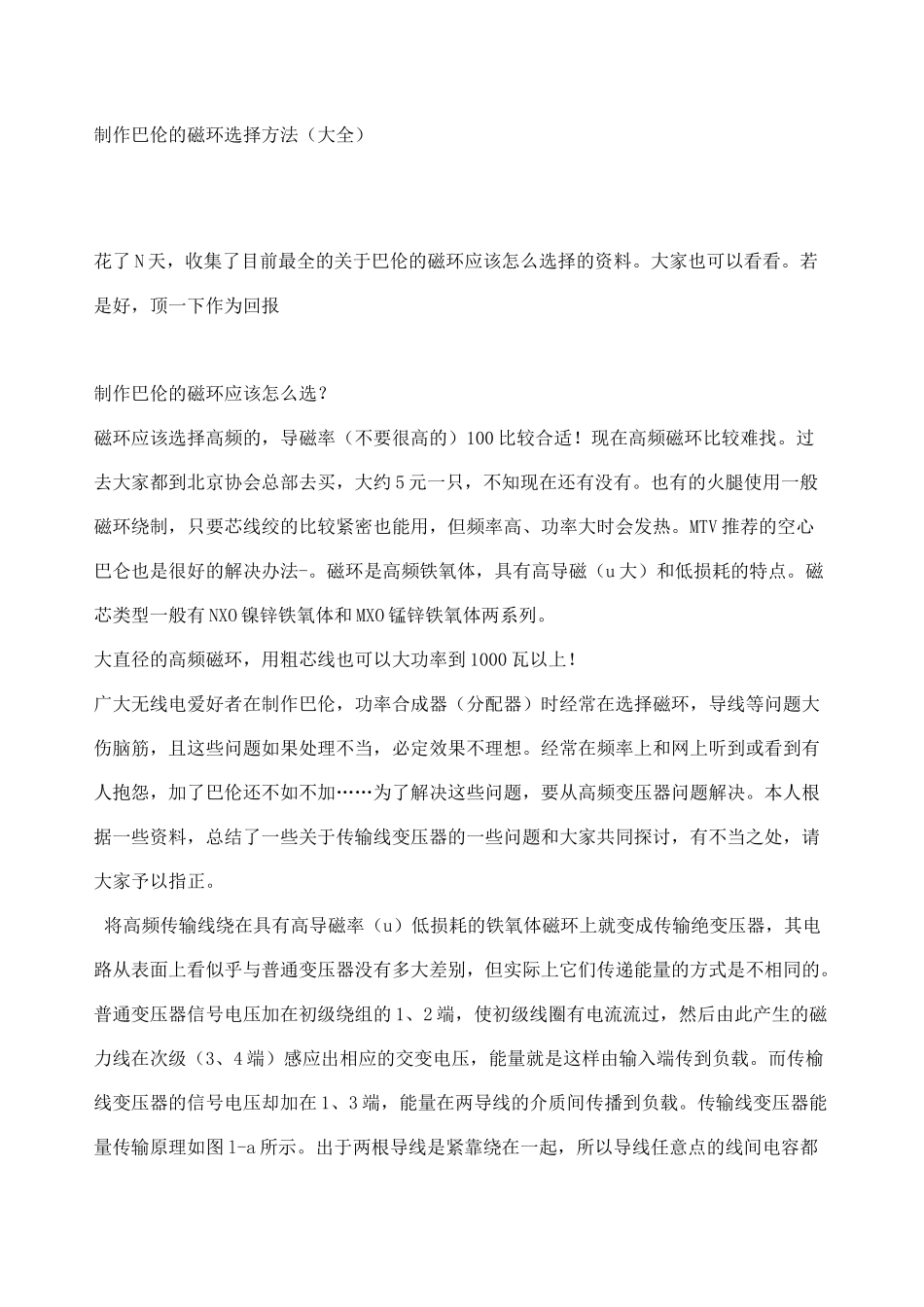

制作巴伦的磁环选择方法_第1页
1/19
制作巴伦的磁环选择方法_第2页
2/19
制作巴伦的磁环选择方法_第3页
3/19
制作巴伦的磁环选择方法(大全)花了 N 天,收集了目前最全的关于巴伦的磁环应该怎么选择的资料。大家也可以看看。若是好,顶一下作为回报制作巴伦的磁环应该怎么选?磁环应该选择高频的,导磁率(不要很高的)100 比较合适!现在高频磁环比较难找。过去大家都到北京协会总部去买,大约 5 元一只,不知现在还有没有。也有的火腿使用一般磁环绕制,只要芯线绞的比较紧密也能用,但频率高、功率大时会发热。MTV 推荐的空心巴仑也是很好的解决办法-。磁环是高频铁氧体,具有高导磁(u 大)和低损耗的特点。磁芯类型一般有 NXO 镍锌铁氧体和 MXO 锰锌铁氧体两系列。大直径的高频磁环,用粗芯线也可以大功率到 1000 瓦以上!广大无线电爱好者在制作巴伦,功率合成器(分配器)时经常在选择磁环,导线等问题大伤脑筋,且这些问题如果处理不当,必定效果不理想。经常在频率上和网上听到或看到有人抱怨,加了巴伦还不如不加……为了解决这些问题,要从高频变压器问题解决。本人根据一些资料,总结了一些关于传输线变压器的一些问题和大家共同探讨,有不当之处,请大家予以指正。将高频传输线绕在具有高导磁率(u)低损耗的铁氧体磁环上就变成传输绝变压器,其电路从表面上看似乎与普通变压器没有多大差别,但实际上它们传递能量的方式是不相同的。普通变压器信号电压加在初级绕组的 1、2 端,使初级线圈有电流流过,然后由此产生的磁力线在次级(3、4 端)感应出相应的交变电压,能量就是这样由输入端传到负载。而传榆线变压器的信号电压却加在 1、3 端,能量在两导线的介质间传播到负载。传输线变压器能量传输原理如图 l-a 所示。出于两根导线是紧靠绕在一起,所以导线任意点的线间电容都是很大的,而且在整个线长上是均匀分布的。由于导线是绕在高 u 磁芯上,故导线每一小段△1 的电感量是很大的,而且均匀分布在整个线段上。这些电容和电感量通常叫分布参数,由线间电容和导线电感组成的电路叫分布参数电路,如图 1-b 所示。因此,传输钱可以看成由许多电感、电容组成的耦合链,从而产生了新的传输能量的方式。当信号电压 U1 加在图 2 的输入端(1、3 端)时,出于传输线间电容较大,因此信源向电容 C1 充电,使 C1 贮能。而 C1 又通过电感 L1 放电,使电感贮能.电能变为磁能。然后,电感 L1 又向电容 C2 充电,磁能又变成了电能。如此循环不止,且把电磁能送到终端负载,最后被负载吸收。如果忽略了导线的欧...
