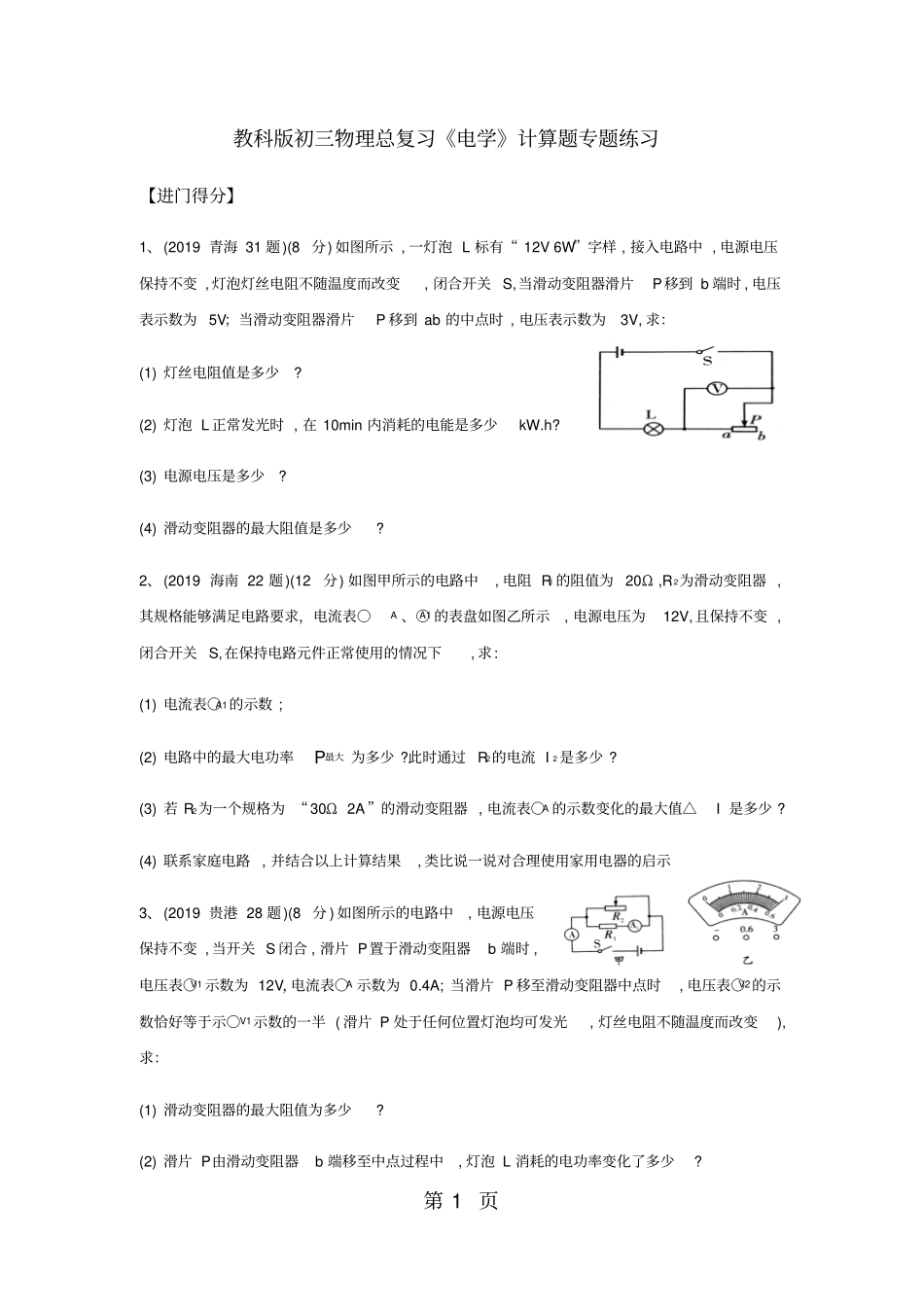

第 1 页教科版初三物理总复习《电学》计算题专题练习【进门得分】1、(2019 青海 31 题)(8 分) 如图所示 , 一灯泡 L 标有“ 12V 6W”字样 , 接入电路中 , 电源电压保持不变 , 灯泡灯丝电阻不随温度而改变, 闭合开关 S,当滑动变阻器滑片P移到 b 端时 , 电压表示数为 5V；当滑动变阻器滑片P 移到 ab 的中点时 , 电压表示数为3V, 求：(1) 灯丝电阻值是多少? (2) 灯泡 L 正常发光时 , 在 10min 内消耗的电能是多少kW.h? (3) 电源电压是多少? (4) 滑动变阻器的最大阻值是多少? 2、(2019 海南 22 题)(12分) 如图甲所示的电路中, 电阻 R1 的阻值为 20Ω ,R2为滑动变阻器 ,其规格能够满足电路要求，电流表○A 、○A1 的表盘如图乙所示, 电源电压为12V,且保持不变 ,闭合开关 S,在保持电路元件正常使用的情况下, 求: (1) 电流表○A1的示数 ; (2) 电路中的最大电功率最大P为多少 ?此时通过 R2的电流 I 2 是多少 ? (3) 若 R2为一个规格为 “30Ω 2A ”的滑动变阻器 , 电流表○A 的示数变化的最大值△I 是多少 ? (4) 联系家庭电路 , 并结合以上计算结果, 类比说一说对合理使用家用电器的启示3、(2019 贵港 28 题)(8 分 ) 如图所示的电路中, 电源电压保持不变 , 当开关 S 闭合 , 滑片 P置于滑动变阻器b 端时 ,电压表○V1 示数为 12V，电流表○A 示数为 0.4A; 当滑片 P 移至滑动变阻器中点时, 电压表○V2的示数恰好等于示○V1示数的一半 ( 滑片 P 处于任何位置灯泡均可发光, 灯丝电阻不随温度而改变),求：(1) 滑动变阻器的最大阻值为多少? (2) 滑片 P由滑动变阻器b 端移至中点过程中, 灯泡 L 消耗的电功率变化了多少? 第 2 页(3) 当开关 S 闭合 , 在任意移动滑片P 的过程中 , 电路消耗的最大功率为多少? 【过手练习】4、(2019 大庆 19 题)(8 分) 如图所示 , 设电源电压U恒定不变 ,R 为定值电阻 ,R’为滑动变阻器. 闭合开关 , 移动滑片改变变阻器阻值, 记录多组电压表和电流表的示数分别为U1 和 I 1, 然后输入计算机绘制出U1-I1图像如下 , 结合电路和U1-I1图像 . 求：(1) 电源电压 U和定值电阻R的阻值(2) 调节滑动变阻器R', 当 R' 的阻值多大时 , 变阻器 R' 消耗的功率最大, 最大值是多少5、(2019 益阳 22 题 )(10 分) 如图甲所示 , 额定功率为 3.6W的小灯泡 ( 灯泡电阻...
