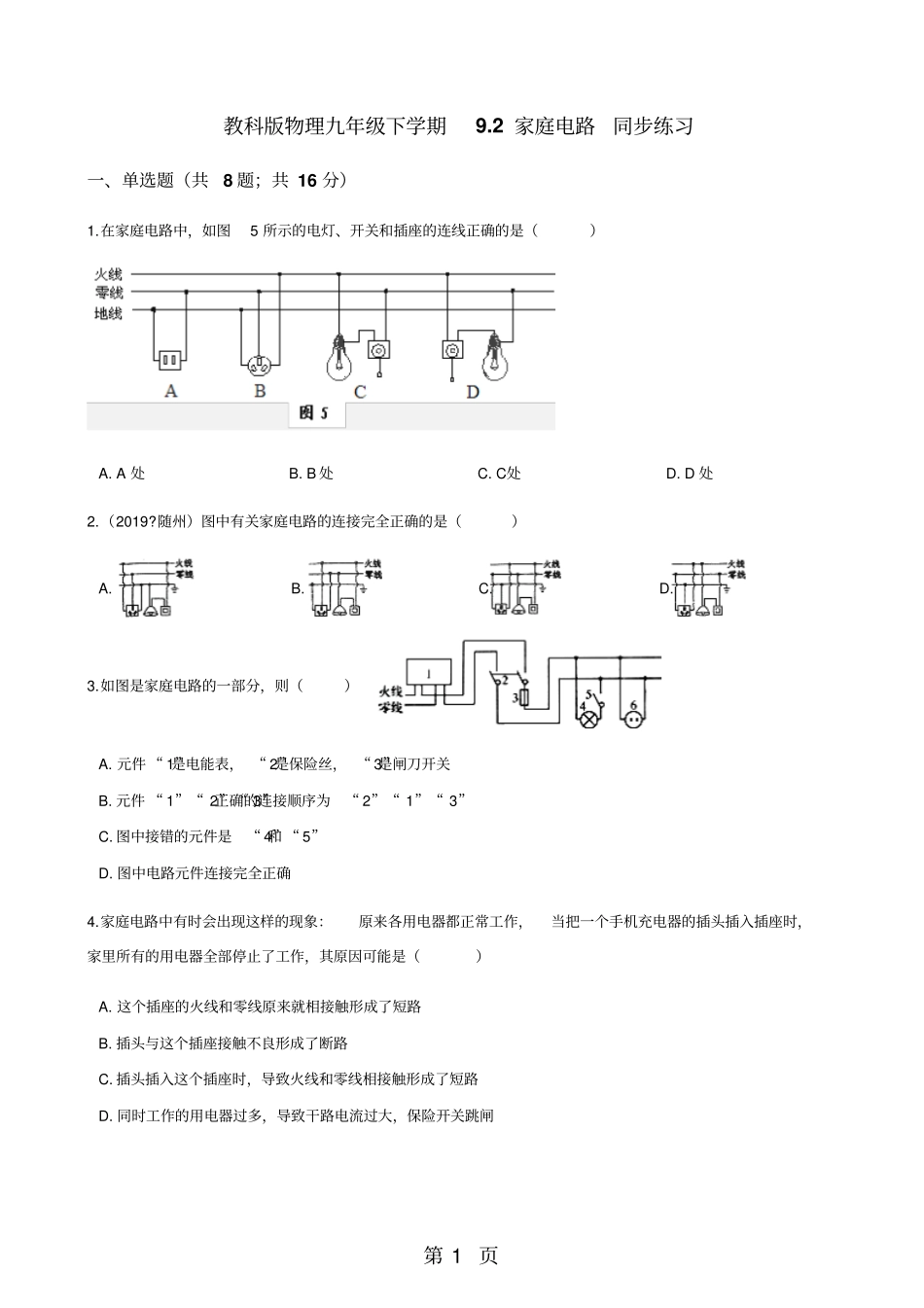

第 1 页教科版物理九年级下学期9.2 家庭电路同步练习一、单选题（共8 题；共 16 分）1.在家庭电路中，如图5 所示的电灯、开关和插座的连线正确的是（）A. A 处B. B 处C. C处D. D 处2.（2019?随州）图中有关家庭电路的连接完全正确的是（）A. B. C. D. 3.如图是家庭电路的一部分，则（）A. 元件 “ 1”是电能表， “ 2”是保险丝， “ 3”是闸刀开关B. 元件 “ 1”“ 2”“ 3”正确的连接顺序为“ 2”“ 1”“ 3”C. 图中接错的元件是“ 4”和 “ 5”D. 图中电路元件连接完全正确4.家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（）A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时，导致火线和零线相接触形成了短路D. 同时工作的用电器过多，导致干路电流过大，保险开关跳闸第 2 页5.如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 带开关的灯泡和三线插座 B. 带开关的灯泡和带熔丝的二线插座C. 闸刀开关和带开关的灯泡 D. 闸刀开关和三线插座6.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替7.某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断。其原因是（）A. 灯座短路 B. 灯座断路 C. 灯丝断路 D. 灯泡的接头短路8.下列三个现象： ① 灯头里的两个线头相碰；② 插座中的两线头相碰；③ 照明电路的开关里两线头相碰。其中可能引起保险丝熔断的是（）A. ①②③ B. ①② C. ①③ D. ②③二、填空题（共3 题；共 5 分）9.现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于家庭电路中的________ （选填电路组成部分名称），房间里各用电器之间是________ 联的。10.（2019?恩施州）小乐家的洗衣机在使用时，接触到金属门手柄会“麻手 ”．可解决的办法是给洗衣机电路 ________（选填 “增接零线 ”、“加接地线 ”或“增接熔丝 ...
