数据库图书管理组织系统需求分析VIP免费

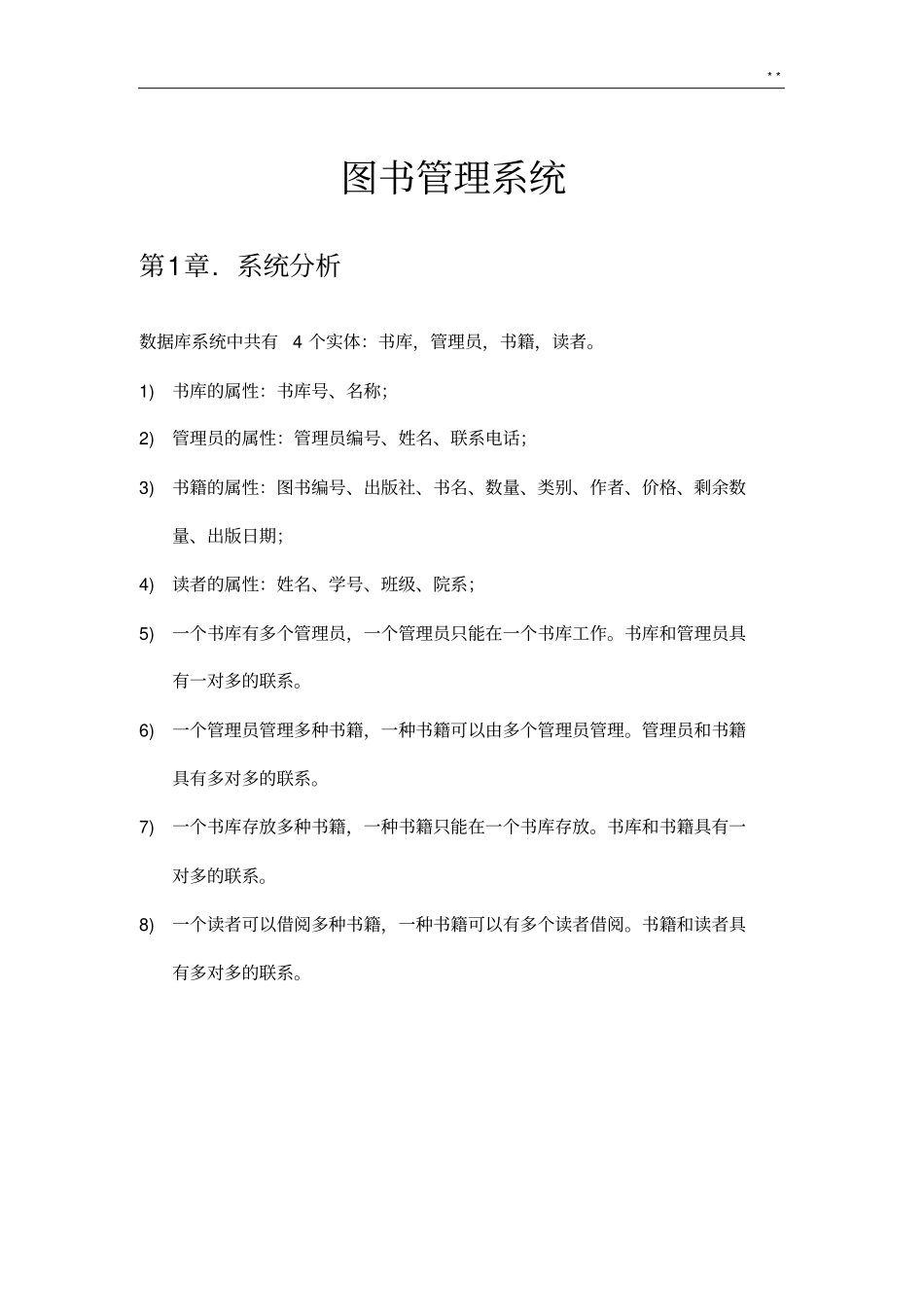

数据库图书管理组织系统需求分析_第1页
1/14

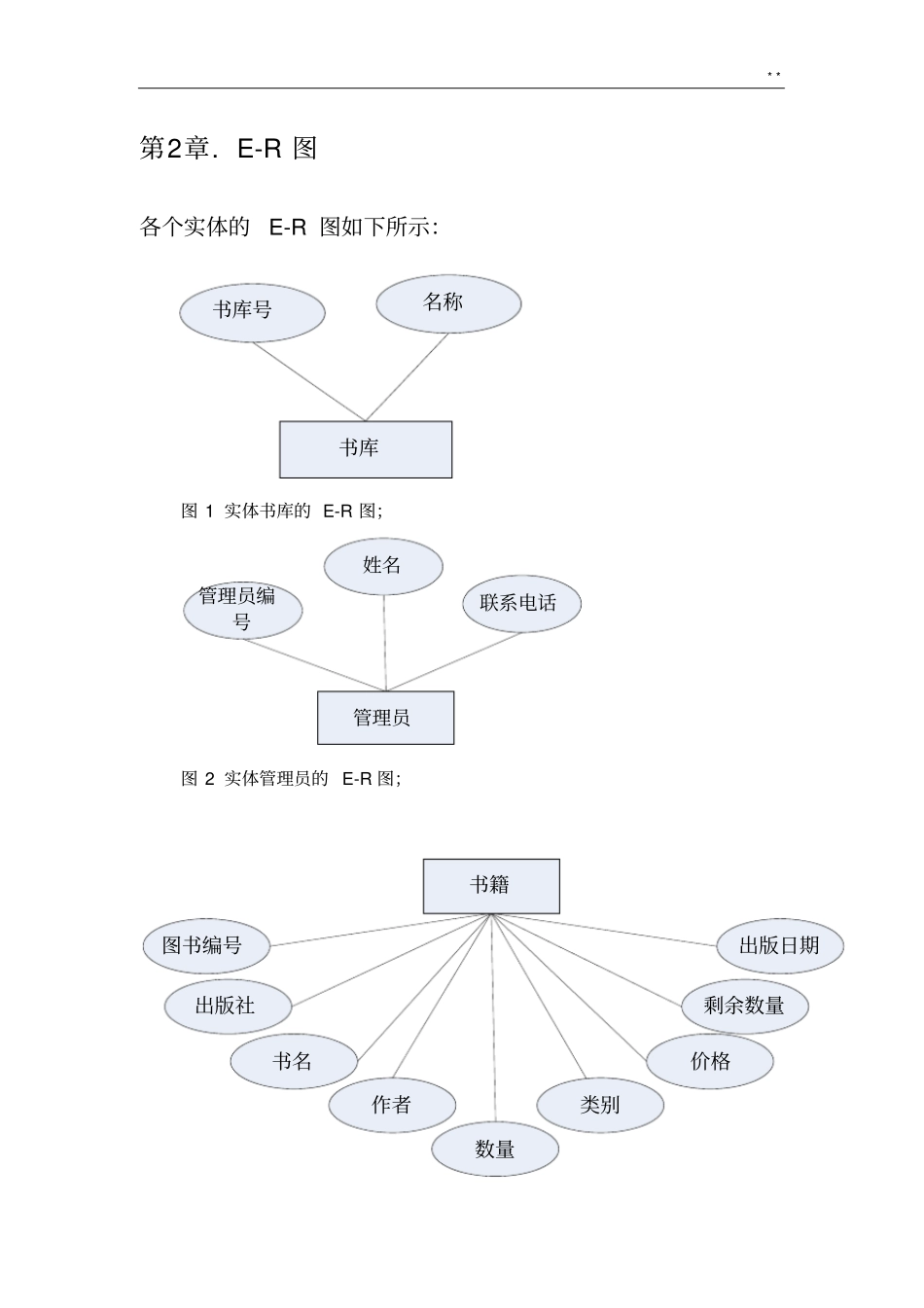

数据库图书管理组织系统需求分析_第2页
2/14

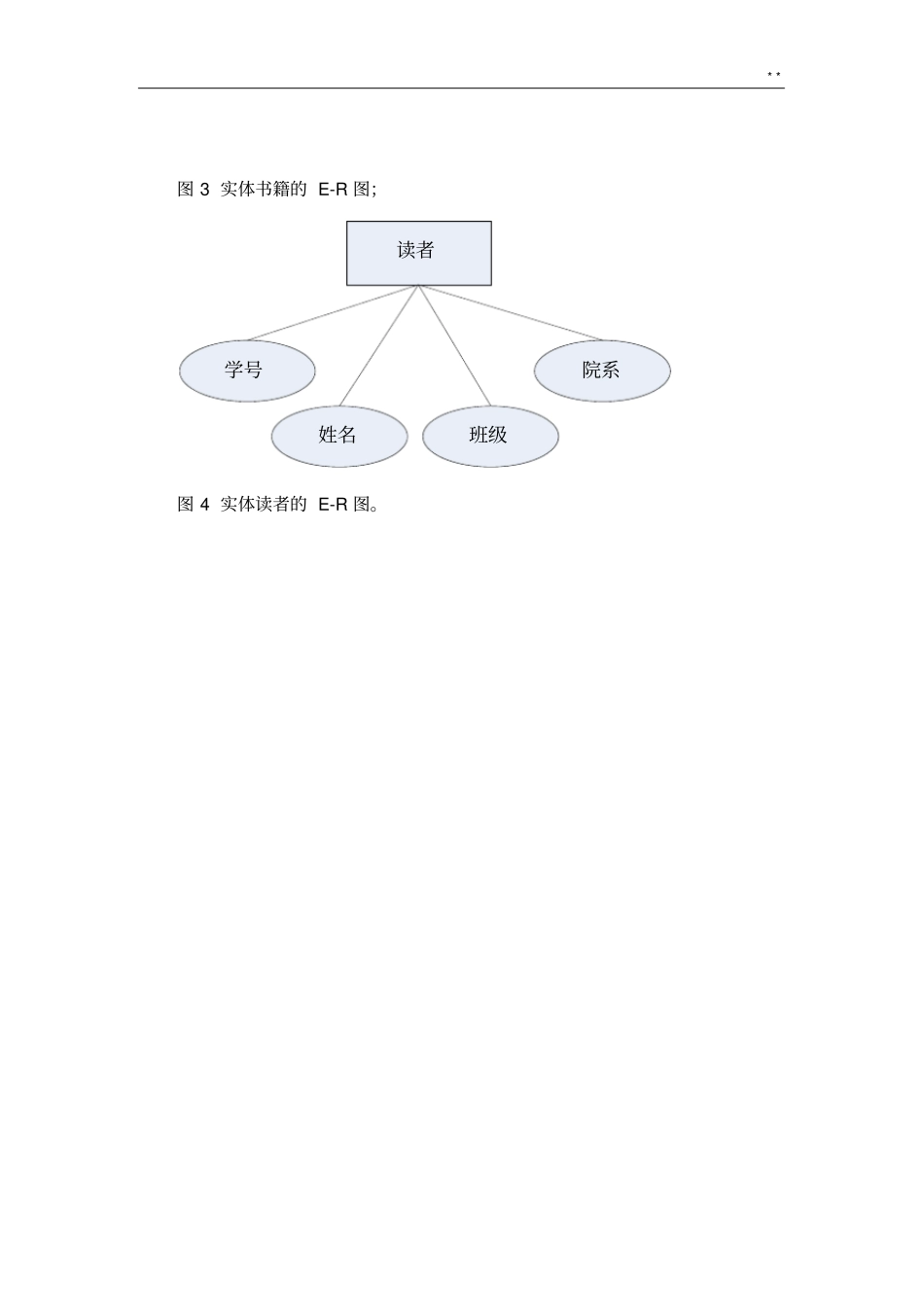

数据库图书管理组织系统需求分析_第3页
3/14
* * 图书管理系统第1章. 系统分析数据库系统中共有4 个实体:书库,管理员,书籍,读者。1)书库的属性:书库号、名称;2)管理员的属性:管理员编号、姓名、联系电话;3)书籍的属性:图书编号、出版社、书名、数量、类别、作者、价格、剩余数量、出版日期;4)读者的属性:姓名、学号、班级、院系;5)一个书库有多个管理员,一个管理员只能在一个书库工作。书库和管理员具有一对多的联系。6)一个管理员管理多种书籍,一种书籍可以由多个管理员管理。管理员和书籍具有多对多的联系。7)一个书库存放多种书籍,一种书籍只能在一个书库存放。书库和书籍具有一对多的联系。8)一个读者可以借阅多种书籍,一种书籍可以有多个读者借阅。书籍和读者具有多对多的联系。* * 第2章. E-R 图各个实体的E-R 图如下所示:书库书库号名称图 1 实体书库的 E-R 图;管理员管理员编号联系电话姓名图 2 实体管理员的 E-R 图;书籍出版社价格类别数量作者书名出版日期剩余数量图书编号* * 图 3 实体书籍的 E-R 图;读者学号院系班级姓名图 4 实体读者的 E-R 图。* * 各个实体之间联系的E-R 图如下所示:书库书库号名称工作管理员管理员编号联系电话姓名1n图 5 书库 -管理员的 E-R 图;* * 管理员管理员编号联系电话姓名书籍剩余数量价格作者类别数量书名图书编号出版社出版日期管理nm图 6 管理员 -书籍的 E-R 图;* * 书库书库号名称书籍剩余数量价格作者类别数量书名图书编号出版社出版日期存放1n图 7 书库 -书籍的 E-R 图;* * 书籍剩余数量价格作者类别数量书名图书编号出版社出版日期读者借阅姓名院系班级学号nm借阅日期归还日期借阅数量拖欠日期罚款数目图 8 读者 -书籍的 E-R 图。* * 然后,将以上实体之间联系表示出来,画出数据库系统的E-R图,如图 9 所示:书库书库号名称工作管理员管理员编号联系电话姓名1n书籍剩余数量价格作者类别数量书名图书编号出版社出版日期管理nm存放1n读者借阅姓名院系班级学号nm借阅日期归还日期借阅数量拖欠日期罚款数目* * 第3章. 将 E-R 图转化为关系模型根据 E-R 图可以将系统中的概念模型转换为具体的表(即关系)结构,共分为6个关系,详细信息如下所示:书库 (书库号、名称);管理员 (管理员编号、姓名、联系电话、书库号);书籍(图书编号、出版社、书名、数量、类别、作者、价格、剩余数量、出版日期、书库号);读者 (姓名、学号、班级、院系)...
