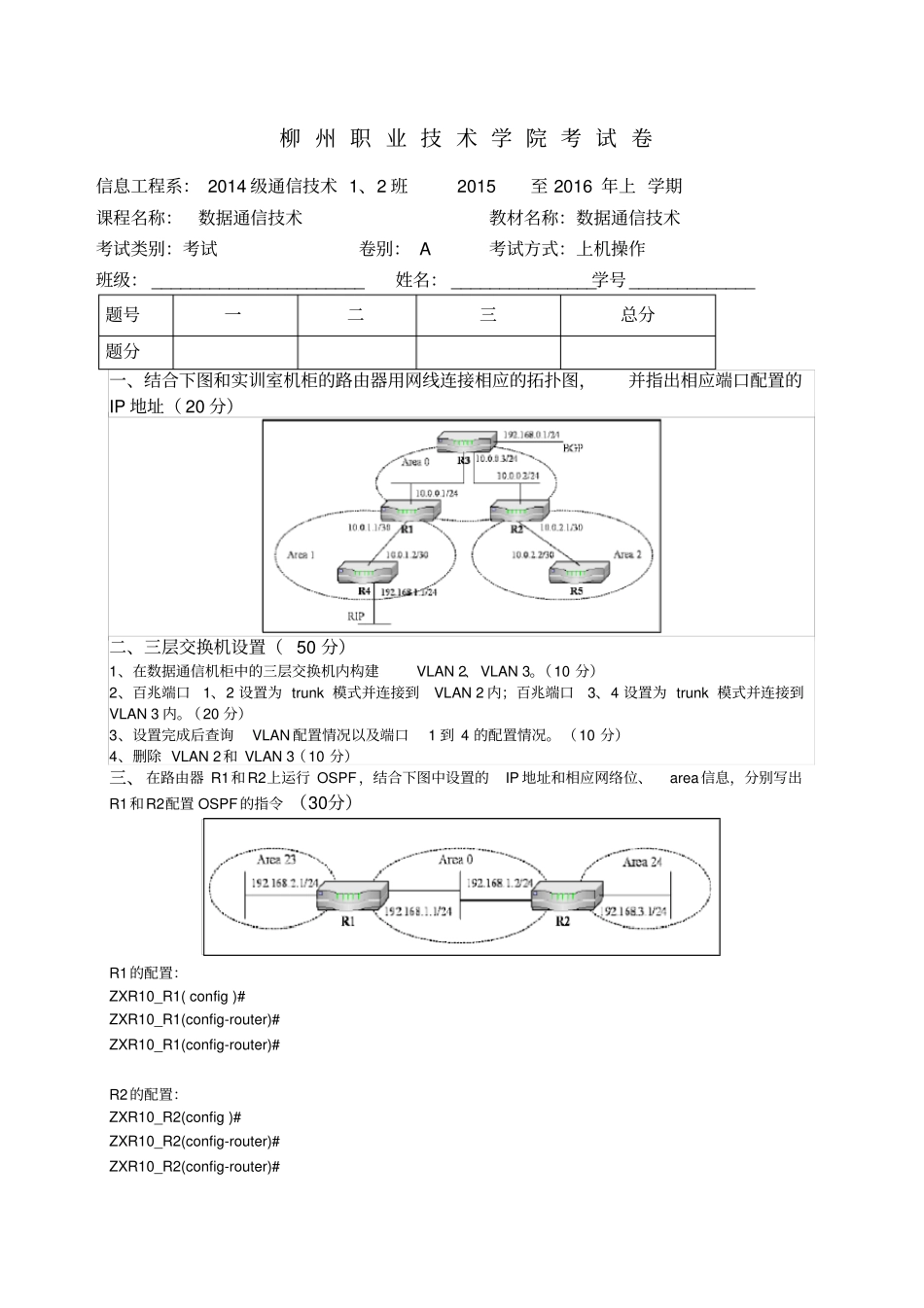

一、结合下图和实训室机柜的路由器用网线连接相应的拓扑图，并指出相应端口配置的IP 地址（ 20 分）二、三层交换机设置（ 50 分）1、在数据通信机柜中的三层交换机内构建VLAN 2、VLAN 3。（10 分）2、百兆端口1、2 设置为 trunk 模式并连接到VLAN 2 内；百兆端口3、4 设置为 trunk 模式并连接到VLAN 3 内。（20 分）3、设置完成后查询VLAN 配置情况以及端口1 到 4 的配置情况。（10 分）4、删除 VLAN 2 和 VLAN 3（10 分）三、在路由器 R1和R2上运行 OSPF，结合下图中设置的IP 地址和相应网络位、area信息，分别写出R1和R2配置 OSPF的指令 （30分）R1的配置：ZXR10_R1( config )# ZXR10_R1(config-router)# ZXR10_R1(config-router)# R2的配置：ZXR10_R2(config )# ZXR10_R2(config-router)# ZXR10_R2(config-router)# 柳 州 职 业 技 术 学 院 考 试 卷信息工程系： 2014 级通信技术 1、2 班 2015至 2016 年上 学期课程名称：数据通信技术教材名称：数据通信技术考试类别：考试卷别： A 考试方式：上机操作班级： ______________________ 姓名： _______________学号 _____________ 题号一二三总分题分
