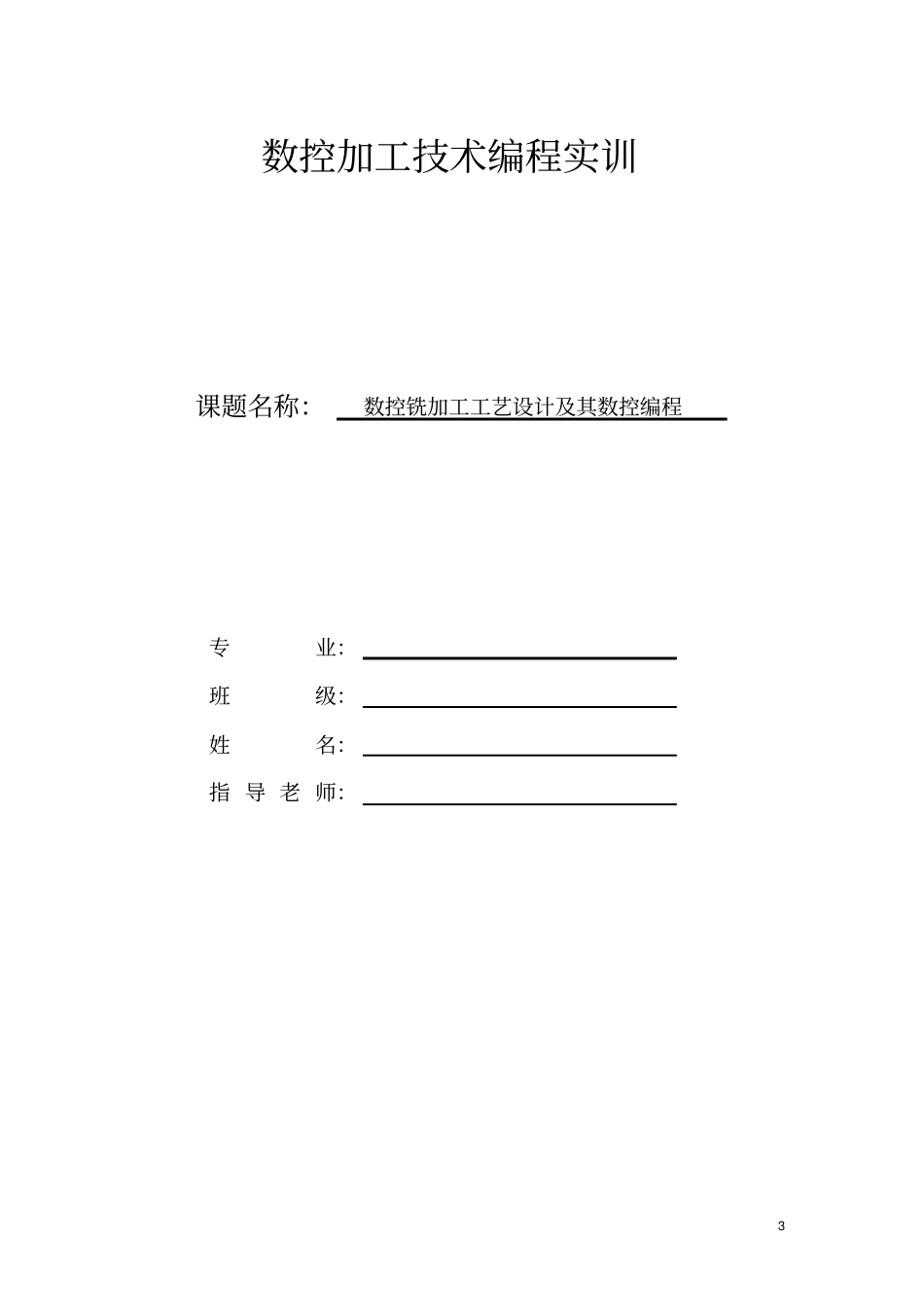

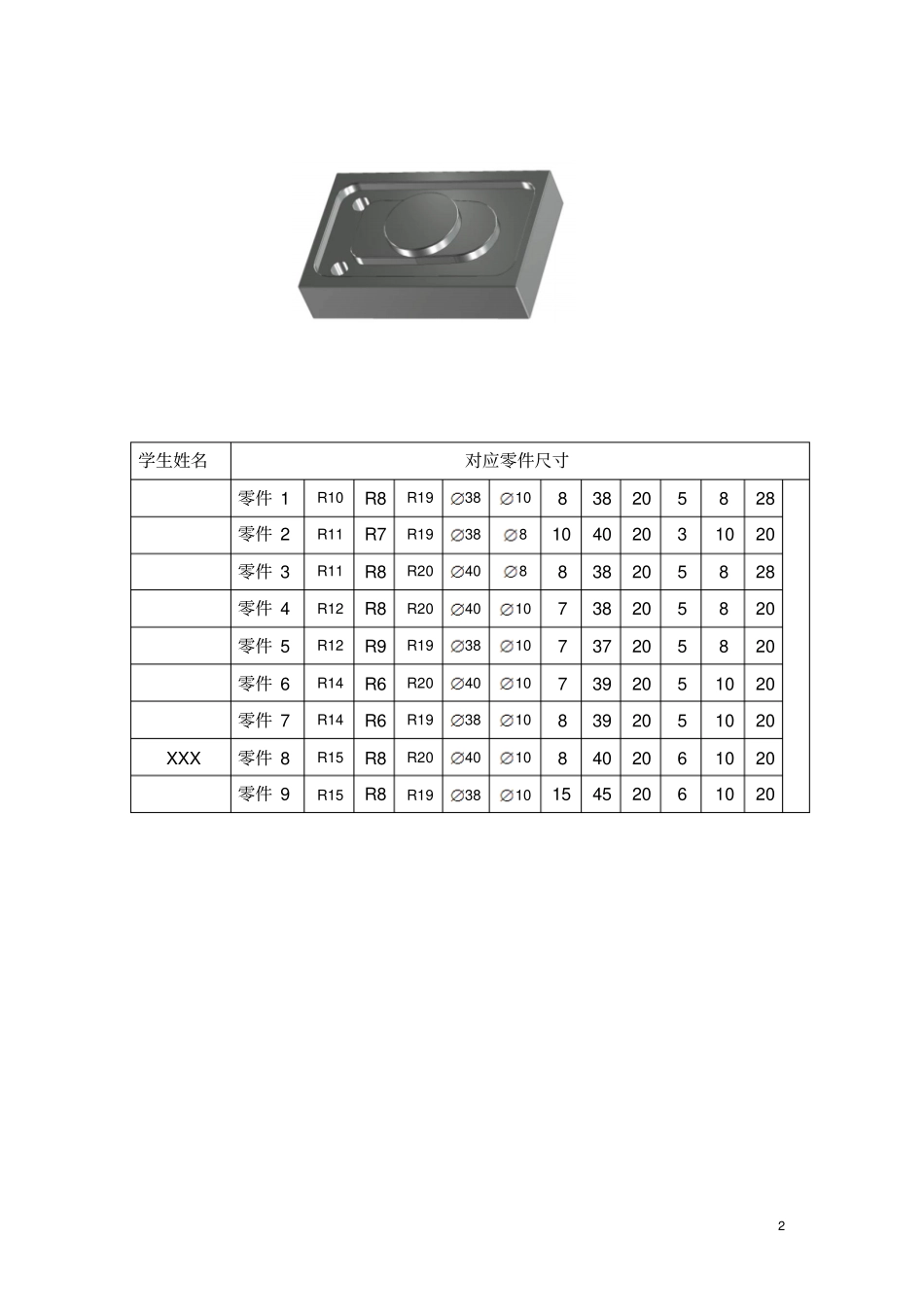

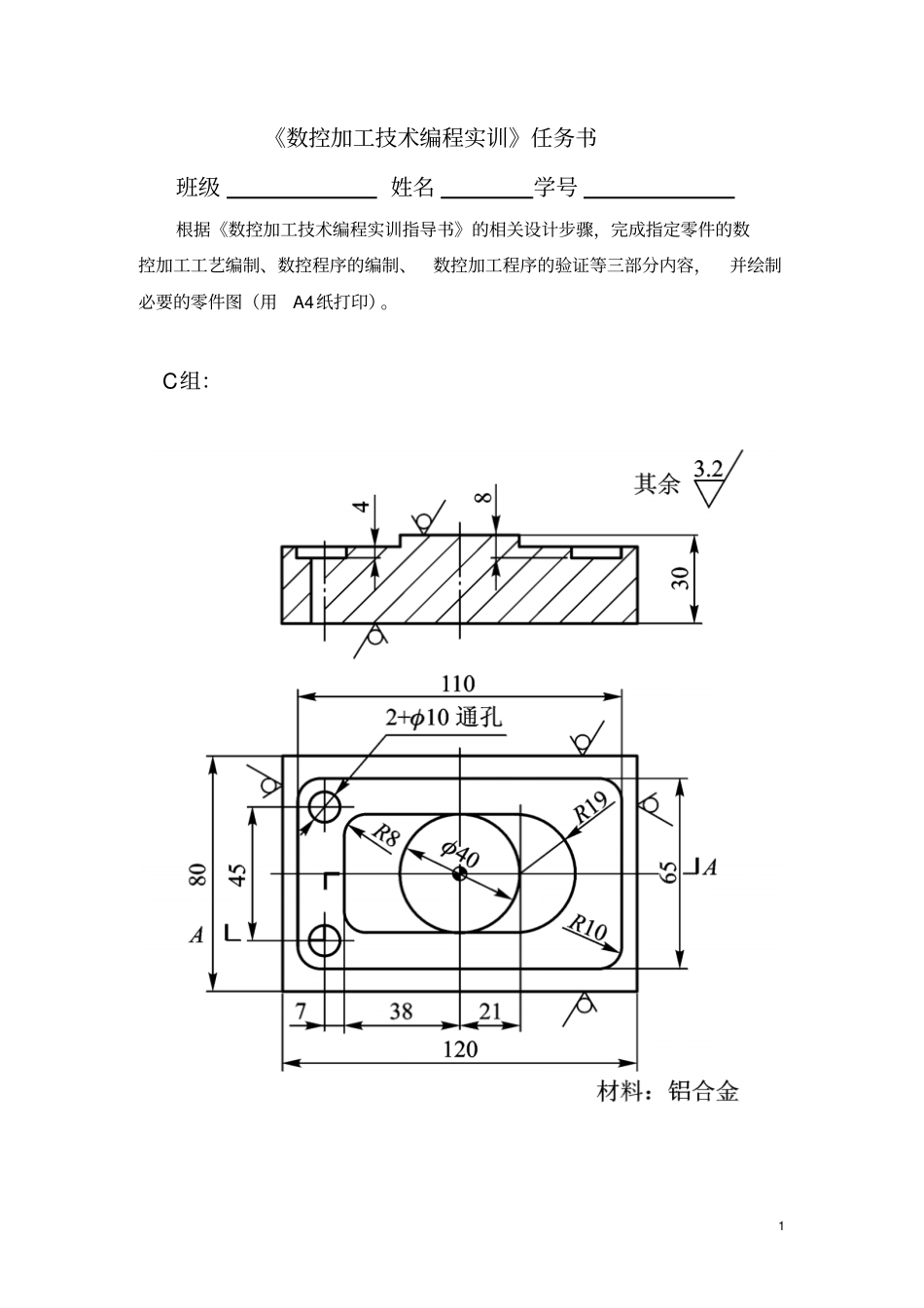

1 《数控加工技术编程实训》任务书班级姓名学号根据《数控加工技术编程实训指导书》的相关设计步骤，完成指定零件的数控加工工艺编制、数控程序的编制、数控加工程序的验证等三部分内容，并绘制必要的零件图（用A4纸打印）。C组：2 学生姓名对应零件尺寸零件 1 R10 R8 R1938108 38 20 5 8 28 零件 2 R11R7 R1938810 40 20 3 10 20 零件 3 R11R8 R204088 38 20 5 8 28 零件 4 R12R8 R2040107 38 20 5 8 20 零件 5 R12R9 R1938107 37 20 5 8 20 零件 6 R14R6 R2040107 39 20 5 10 20 零件 7 R14R6 R1938108 39 20 5 10 20 XXX 零件 8 R15 R8 R2040108 40 20 6 10 20 零件 9 R15 R8 R19381015 45 20 6 10 20 3 数控加工技术编程实训课题名称：数控铣加工工艺设计及其数控编程专业：班级：姓名：指 导 老 师：4 数控铣加工工艺设计及其数控编程一、课题任务：根据如下零件图，设计其数控加工工艺、编制数控加工程序，并在仿真软件上完成该零件的加工,写出必要的仿真加工步骤。·日期签字零件编号C04 制图2014.4.17 XXX 审核练习项目数控编程与加工技术实训标准培训单位比例1 材料:铝合金衢州学院数量1 重量学号 40 图号 C045 二、零件加工工艺分析：（1）零件几何特点该零件由平面、轮廓、孔组成，其几何形状为平面二维图形，零件的外轮廓为长方形，型腔尺寸精度按图所示加工未注明按0.01 加工，表面粗糙度未注明，需采用粗、精加工。注意位置度要求。（2）加工工序毛坯为 120×80×20 板材，工件材料为铝合金，外形已加工，根据零件图样要求其加工工序为：1）铣外轮廓时，刀具沿零件轮廓切向切入，切向切入可以是直线切向切入，也可以是圆弧切向切入； 在铣削凹槽一类的封闭轮廓时，其切入和切出不允许有外延，铣刀要沿零件轮廓的法线切入和切出。2）确定切削用量，刀具直径10 (铣外型 ) （3）各工序刀具及切削参数选择序号加工面刀具号刀具规格主 轴 转 速n/r.min-1 进 给 速 度V/mm.min-1 类型材料1 凸台加工T01 φ 10 平底铣刀高速钢800 200 2 凹槽加工T01 φ 10 平底铣刀高速钢800 200 3 钻孔T01 φ 9.8 钻头高速钢650 50 4 铰孔T01 φ 10 铰刀高速钢800 100 2、加工过程确定工件坐标系和对刀点在 XOY 平面内确定以 O 点为工件原点，Z 方向以工件上表面为原点，建立工件坐标系。6 序号工步...
